中开泵（split case pump）是船舶行业的常见机型——海水冷却、压载、消防、舱底水主力泵几乎都是它。泵壳本身就是上下两半拼接的设计，靠螺栓紧固，里面是叶轮、轴、机械密封总成。结构上没毛病，问题出在换密封这件事上。
传统换密封方式几乎等同于一次小修：
拆泵盖螺栓 → 吊起上半泵壳；
拆联轴器 → 抽出轴组件；
拆下旧密封 → 装新密封；
回装 → 重新对中找正 → 试车。
对陆上设备来说这叫"麻烦"，对船厂来说这叫"停船"。船舶维保窗口往往就那么几小时——船在港、船员在等、配件在催，每多停一天，运营成本就高一截。机舱空间又窄，吊装上半泵壳这种事在船上比陆地难得多。
这就是为什么船舶行业对"不拆泵盖就能换密封"的方案需求特别强——剖分式机械密封正是为这种场景设计的。
剖分式机械密封（split mechanical seal）的关键不在于"剖泵"，而在于密封本身沿轴向剖成两半：
动环组件：旋转部分沿轴向分两半，抱合后用卡箍或螺栓锁紧在轴上；
静环/推环：金属夹壳把碳环或石墨环分瓣拼成完整圆环，再用卡簧锁紧；
辅助密封圈：分段式 O 圈或橡胶条拼接，环向拼合。
整个密封总成不是从轴端套入的，而是从轴的侧面"扣"上去的——这是剖分式和集装式的结构差异。集装式必须从轴端推入，意味着必须先把泵拆开到能露出轴端的程度；剖分式则可以绕开这个约束。
下面这组照片来自福步近期的一次船厂现场安装，对应一台中开泵的密封更换全过程。

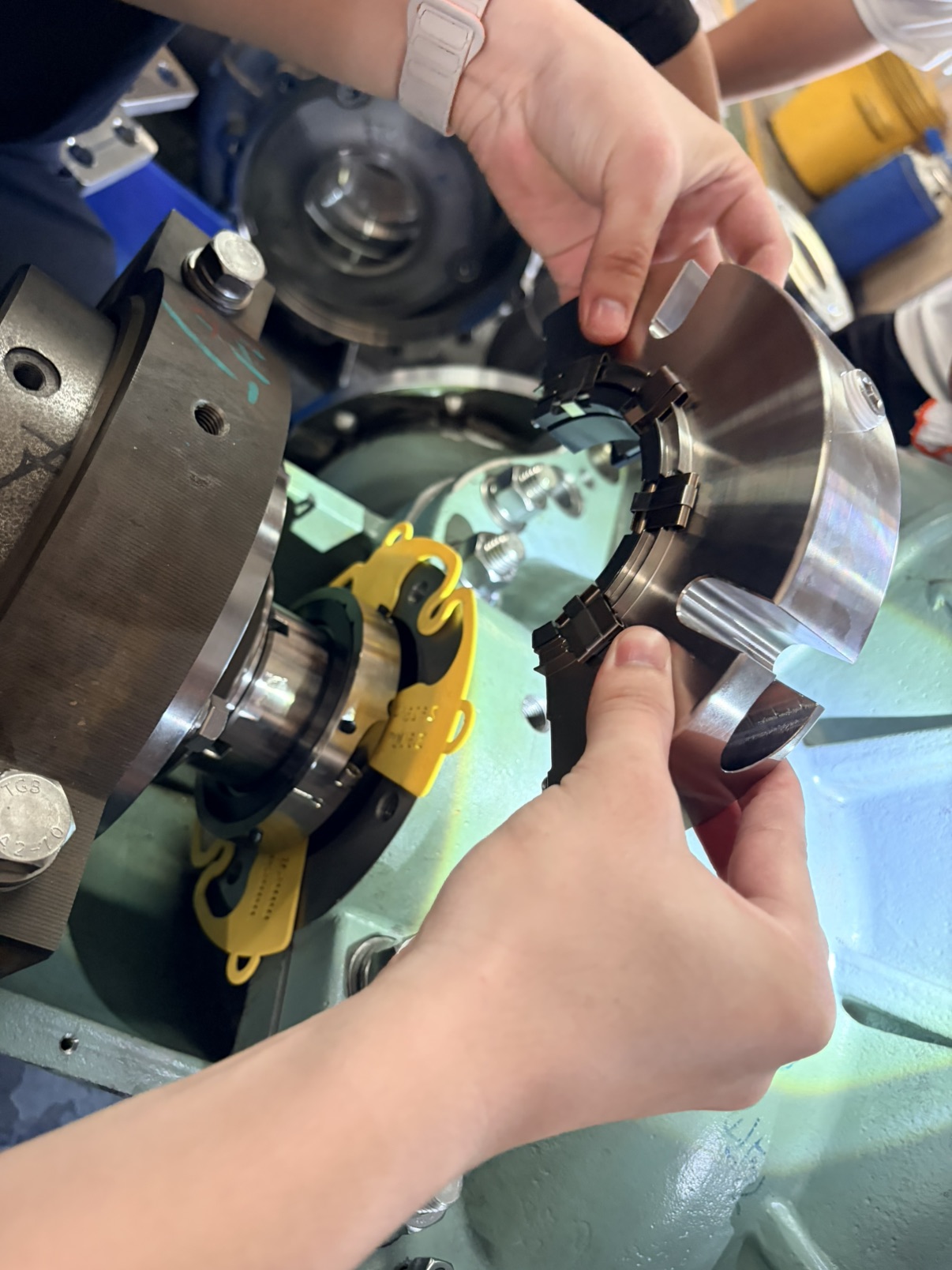

图1 · 福步工程师双手将剖分式密封组件沿轴向扣合进绿色中开泵泵体——整个装配过程无需拆开泵盖
1扣合：把上半与下半密封组件沿轴向推入，合拢面对齐贴合。整个过程不需要拆联轴器，不需要拆泵盖。

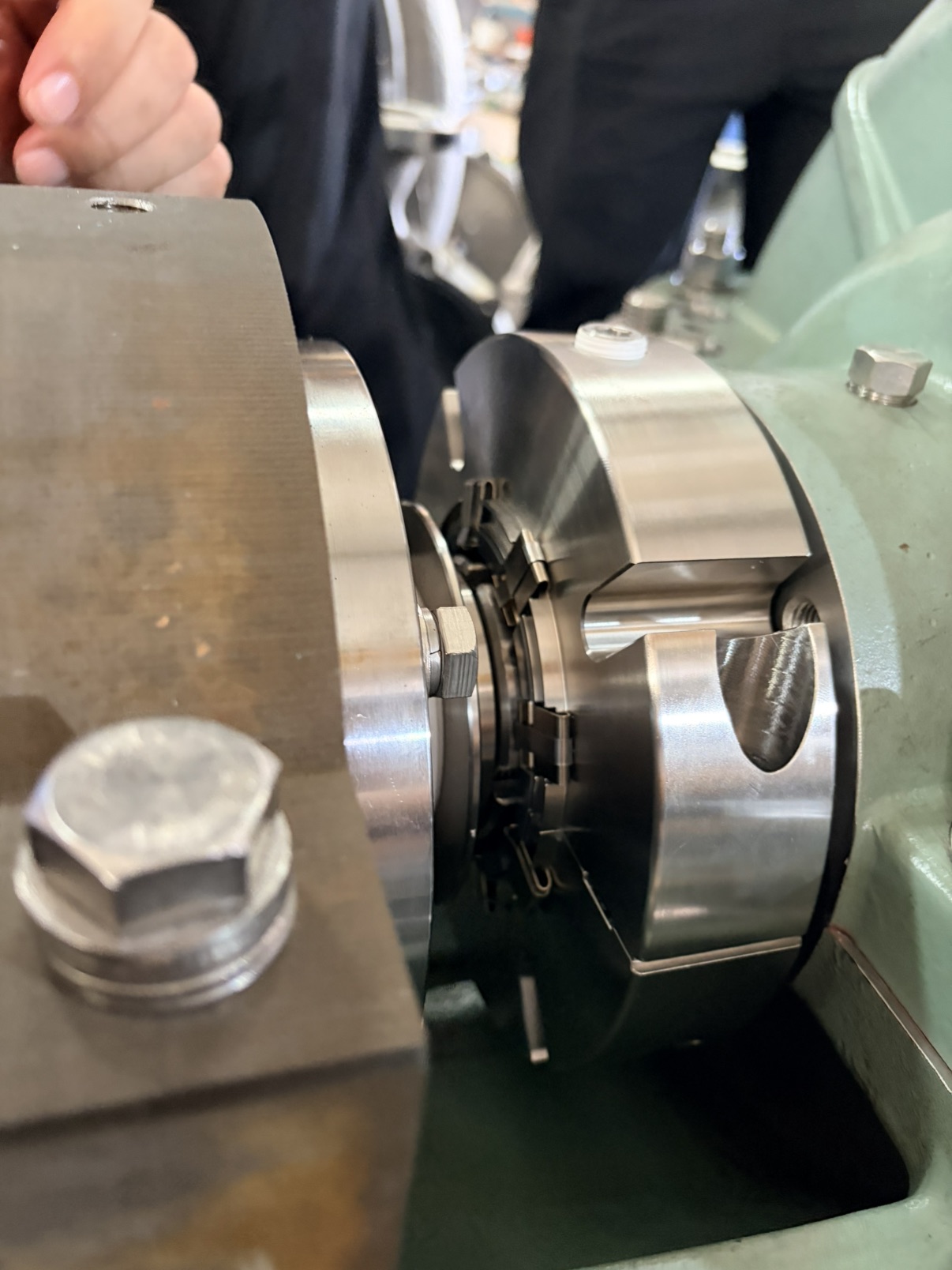

图2 · 剖分式密封在轴上装配近景——两端密封总成已就位，端面间隙、定位销、卡簧均按工艺核对
2定位：靠定位销保证上下两半的周向对位，端面间隙按工艺文件核对，不靠手感。
图3 · 剖分式静环/推环分瓣结构特写——金属夹壳把碳环分瓣拼成完整圆环，再用卡簧锁紧，这是剖分式较难的加工精度
3锁紧：卡簧或螺栓均匀锁紧，弹簧压缩量由结构设定，现场不需要调。盘车确认无卡滞，作业完成。

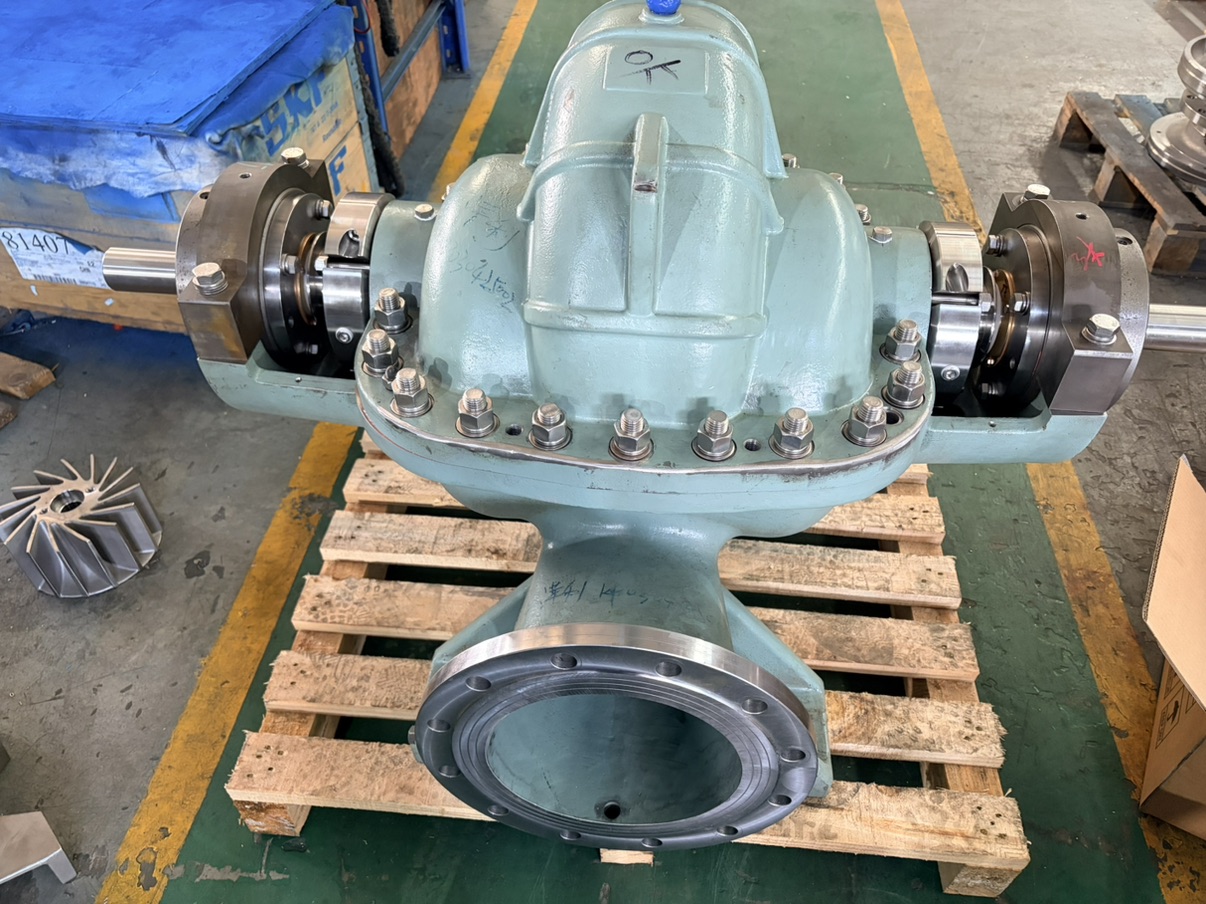

图4 · 整台中开泵两端都已装好剖分式机械密封总成
从图1到图4，整个作业全程没有出现"拆泵盖、吊上半壳、断联轴器"的画面——这正是剖分式对船舶行业的核心价值：把换密封从一次中修压成几小时的现场作业（行业经验，供参考，具体停机时间取决于泵型与现场条件）。
剖分式不是"便宜替代品"，对加工精度要求反而更高。命门就在图3那个分瓣推环上——金属夹壳把碳环或石墨环分瓣拼成完整圆环，再用卡簧锁紧。几个关键点：
分瓣间隙要均匀：瓣片之间的拼缝若宽窄不一，合不圆，运行就漏；
夹壳刚度要够：锁紧时夹壳不能变形，否则原本拼好的圆环会被拉成椭圆；
静环分瓣拼缝要做对齐处理：拼缝是潜在的泄漏通道，端面平面度要延续过拼缝，不能有阶差。
这三条哪一条做不到位，剖分式就只是一个"看似能装"的结构，跑起来照样漏。这恰恰是剖分式机械密封长期被国外品牌占着的工艺高地——不是结构原理有多神秘，而是稳定量产的加工能力。国产密封能做的不多，福步是其中之一。
维度 | 传统拆泵盖换密封 | 剖分式换密封 |
|---|---|---|
是否拆泵盖 | 需要，吊上半泵壳 | 不需要 |
是否拆联轴器 | 需要 | 不需要 |
是否重新找正 | 需要，回装后对中 | 不需要，原轴原位 |
机舱空间要求 | 大，需吊装余量 | 小，侧面操作即可 |
典型停机时间 | 几天（行业经验，供参考） | 几小时（行业经验，供参考） |
对船厂窗口 | 需协调排期，可能等下次进坞 | 可现场快速响应 |
工艺难点 | 回装对中精度 | 分瓣推环加工精度 |
典型设备 | 任意中开泵 | 中开泵、剖分式泵壳结构优先 |
说明：上表为典型对照，具体停机时间与可行性取决于泵型号、机舱布置与现场条件。剖分式并非适用所有泵型，详见过节"适用边界"。
剖分式结构有它的边界，不是所有工况都建议直接套用：
强腐蚀、强溶胀介质：分段式 O 圈或橡胶条拼接段在强腐蚀/强溶胀介质中易老化，需评估橡胶材料兼容性；
高压场合（> 2.5 MPa 等级）：需核算夹壳锁紧可靠性，避免高压下分瓣结构变形；
船舶高危介质（易燃 / 有毒 / 高温）：请按 API 682 等规范选型，必要时考虑双端面+阻隔流体方案；
已运行多年的老旧泵：若轴套有磨损、泵壳止口有变形，需先测绘适配，不能直接套用标准剖分式。
涉及易燃、有毒、高温等高危介质的船舶密封方案，务必按 API 682 等规范选型，并由具备资质的人员做现场安装与调试。本文不构成具体选型结论，仅作能力展示与方向参考。
判断路径很简单：
1先看泵型：中开泵、剖分式泵壳结构优先；端吸泵、立式泵不一定适合。
2再看介质：干净海水、淡水常温介质，剖分式单封可行；含油、含颗粒、强腐蚀介质需评估材料兼容性。
3对工况参数：把介质、温度、压力、转速、轴径、含固量发来，福步按工况做选型评估，不收评估费。
Q：船舶中开泵换机械密封，是不是必须拆泵盖？
不一定。剖分式机械密封就是为"不拆泵盖换密封"设计的：上下两半沿轴向扣合，定位销+卡簧锁紧，全程不需要吊起上半泵壳、不需要拆联轴器、不需要回装后重新对中找正。能不能用剖分式，取决于泵型与工况，不是所有中开泵都适合，但相当一部分船用中开泵可以。
Q：剖分式机械密封和集装式密封有什么区别？
集装式密封（Cartridge Seal）出厂前预装成整体，必须从轴端推入，因此需要拆开泵到能露出轴端的程度；剖分式密封（Split Seal）沿轴向分两半，从侧面扣合，可以绕开"必须拆泵"这一步。两者不是替代关系——集装式适合标准泵批量场景，剖分式适合"不拆泵就换密封"的现场应急场景。船舶中开泵上，剖分式的现场优势更突出。
Q：剖分式密封容易泄漏吗？分瓣接缝怎么处理？
剖分式泄漏风险主要来自分瓣接缝——碳环/石墨环分瓣拼成完整圆环，拼缝是潜在泄漏通道。工艺到位的厂家会通过均匀的分瓣间隙、足够刚度的金属夹壳、延续过拼缝的端面平面度把这条通道堵住。也就是说，剖分式好不好用，不在于"剖没剖"，而在于分瓣推环的加工精度。这是国产替代里被国外品牌长期占着的工艺高地。
Q：哪些工况不适合用剖分式密封？
强腐蚀、强溶胀介质需评估拼接段橡胶兼容性；高压场合（> 2.5 MPa 等级）需核算夹壳锁紧可靠性；船舶高危介质（易燃、有毒、高温）请按 API 682 等规范选型，必要时升级双端面+阻隔流体方案；老旧泵轴套磨损或泵壳止口变形的，需先测绘适配，不能直接套标准剖分式。
Q：福步能不能为船厂做剖分式密封定制？流程是什么？
可以。福步按船舶中开泵的规格与工况做剖分式密封选型与定制：首步收集工况参数（介质、温度、压力、转速、轴径、含固量）；第二步判断剖分式是否适用、需要单封还是配套双封；第三步按工况出方案、加工、试压气密、发货；必要时福步工程师到船厂现场做安装指导。高危介质会提示按 API 682 规范选型，并提供现场技术支持。
