从工厂实拍看机械密封制造能力：API集装式与大型搅拌器双封

为什么选密封要看工厂实拍？

机械密封不是买回来一装就完事的标准件——它的可靠性一半在设计选型，一半在制造精度与装配质量。很多采购方看了参数表、听了报价，还是心里没底：这批密封到底是不是这个厂自己做的？加工精度过不过关？装配环节有没有过程控制？

最直接的回答方式，就是走进车间看。下面这组照片来自福步密封工厂，涵盖两条主力产品线：API标准泵用集装式密封和大型搅拌器双端面密封。前者代表标准化批量交付，后者代表大型非标定制——两种能力合在一起，能覆盖绝大多数工业泵与反应釜的密封需求。

本文配图均为福步自有工厂与产品实拍，可作为福步制造能力的真实素材使用。文中量化与流程标注"供参考"，具体以实际型号、工况与福步作业文件为准。涉及易燃、有毒、高温等高危介质，请按 API 682 等规范选型，必要时联系厂家现场技术支持。

APOG系列：API标准泵用集装式密封

集装式密封（Cartridge Seal）的核心优势是：出厂前把动环、静环、弹簧、轴套预装成一体，完成对中和弹簧压缩量设定。到现场不用调端面、不用对弹簧，直接上轴。

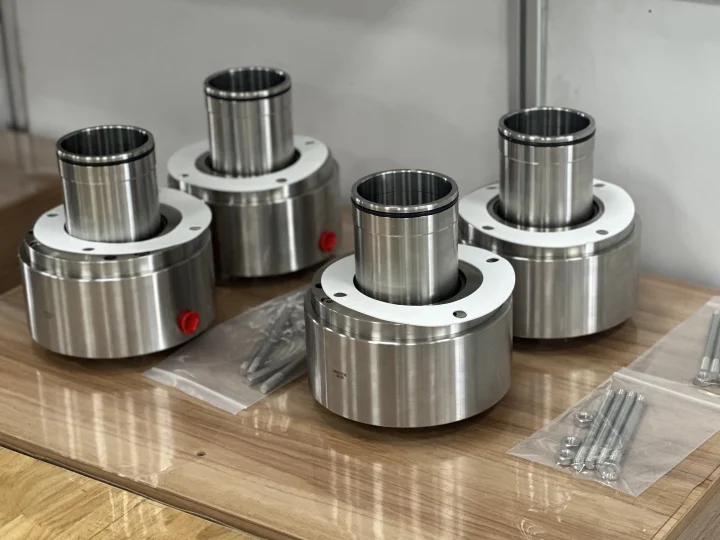

图1 · 福步 APOG 集装式密封成品阵列，已配螺栓包待发货

这批 APOG 成品已经装好螺栓包，准备发货。集装式结构对采购方的直接价值在于：换一台密封的停机时间能压到最短——旧单元取下、新单元推入、对中由结构保证，不需要现场逐件测量组装。

想了解集装式为什么被称为工业泵密封的"基本盘"，可以参考《为什么集装式密封是工业泵的"基本盘"？》。

集装式密封的加工精度怎么看？

集装式密封好不好，关键尺寸有三处：密封面平面度、轴套内孔公差、法兰定位面精度。这些尺寸差一点，到现场就是泄漏。

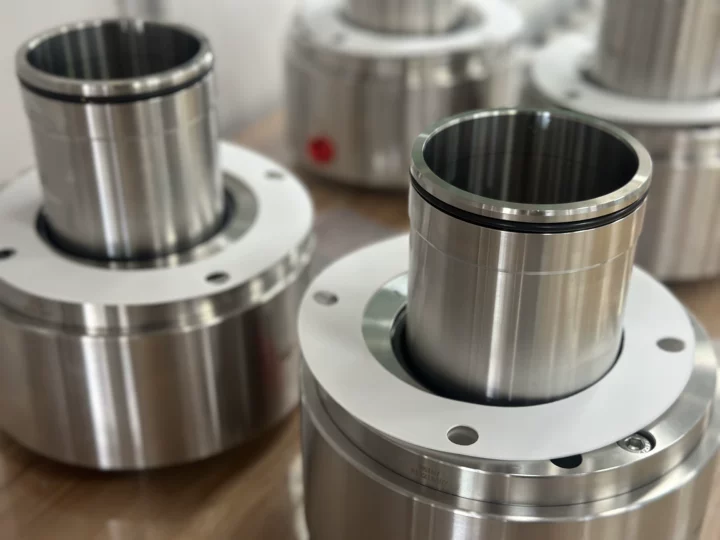

图2 · APOG 密封面与轴套内孔加工细节

福步对集装式密封的关键尺寸做过程控制 + 成品全检，批量件也能保证一致性。密封面平面度通常需达到微米级（具体以型号设计为准），这不是靠某一批次严抓出来的，而是靠稳定的加工工艺和检测体系持续保证的。

装配工位：好密封不是拍出来的

很多人看密封产品图，觉得光鲜就是好。但真正决定一致性的是装配环节——每颗密封环、每根弹簧、每个轴套从哪道工序来、往哪道工序去，都要有数。

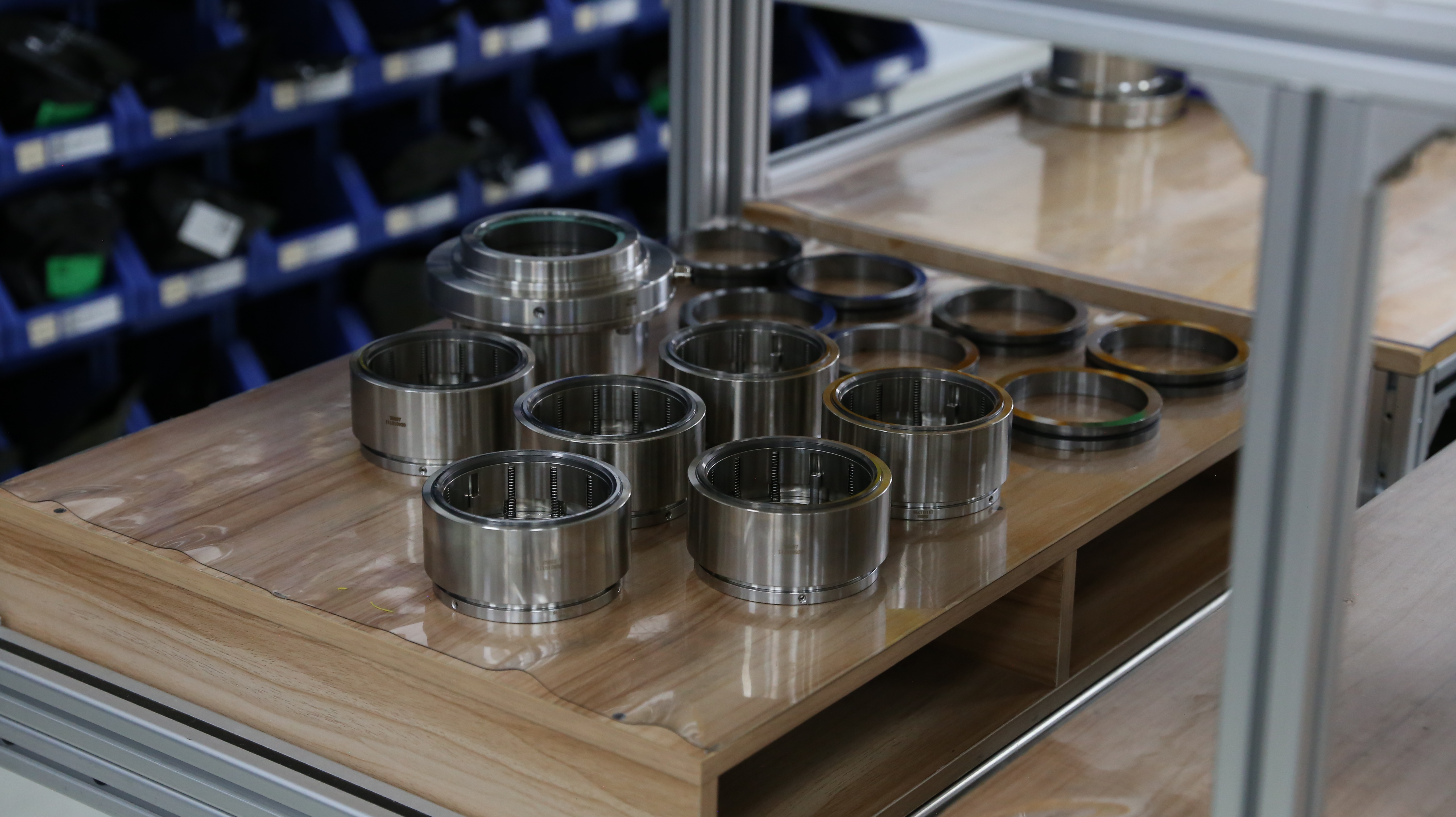

图3 · 福步密封装配工位实拍，零件按工位整齐摆放

照片里可以看到：密封环、弹簧、轴套按工位整齐摆放，蓝色料盒里是常用辅件。这不是展厅摆拍，是日常装配工位的真实状态。每套密封在出厂前都要经过预组装 → 对中校验 → 气密/试压检测的完整流程，而不是装完就发。

XMS72-B：大型搅拌器双端面密封

如果说集装式密封解决的是"标准化与安装效率"，那大型搅拌器双端面密封解决的就是"重载与高危工况"。这类密封用于反应釜、搅拌器等设备，介质往往涉及高温、有毒、含颗粒、易结晶。

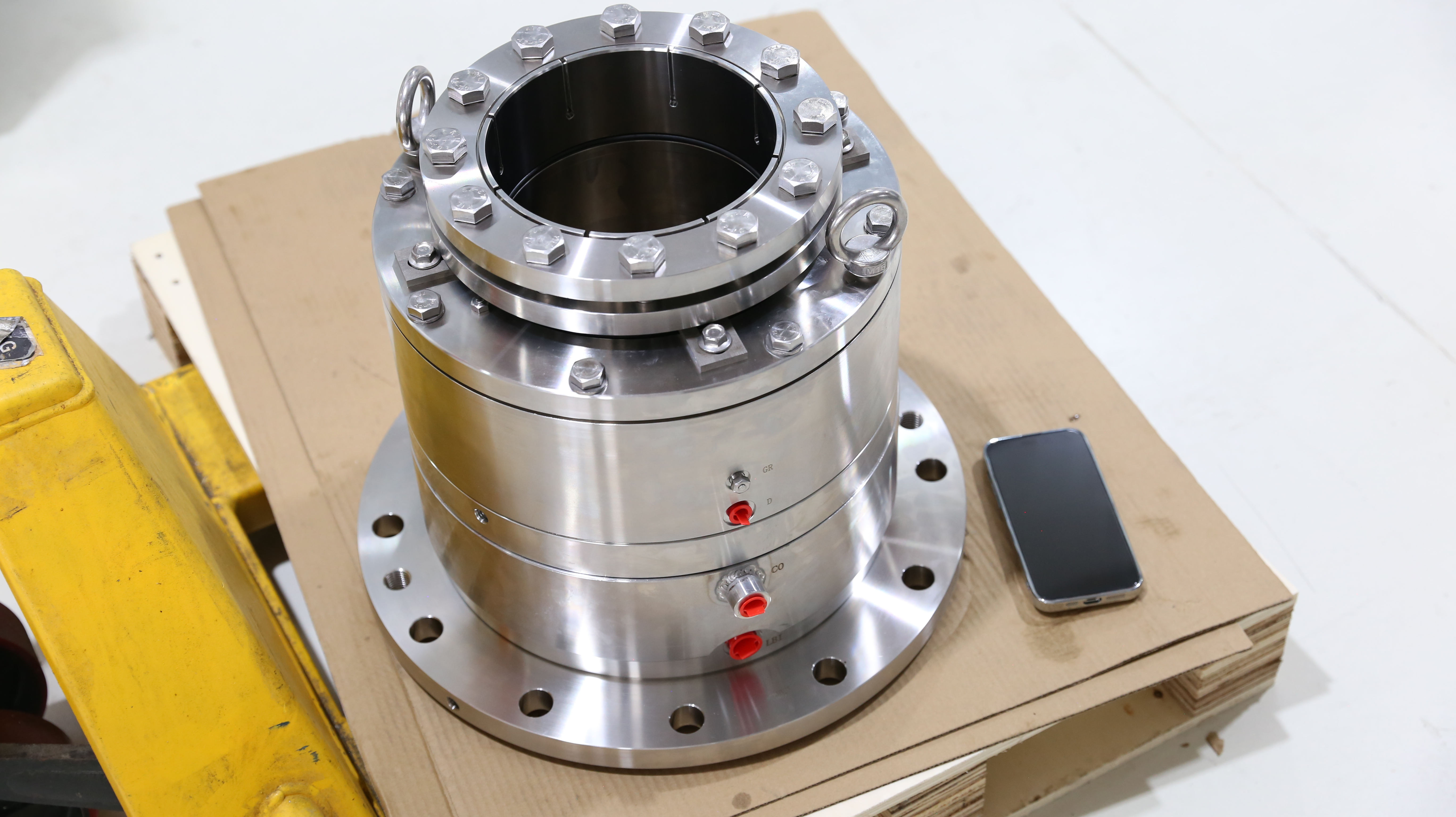

图4 · XMS72-B 大型搅拌器双端面密封，旁边手机作尺寸对比

XMS72-B 采用双端面结构 + 多路冲洗接口（GR / P / CO）。双端面的意义在于：两道密封端面之间形成隔离腔，充入阻隔流体（压力高于工艺侧），万一内侧密封失效，泄漏的是干净阻隔液而不是危险工艺介质。

大型密封看什么？接口和结构

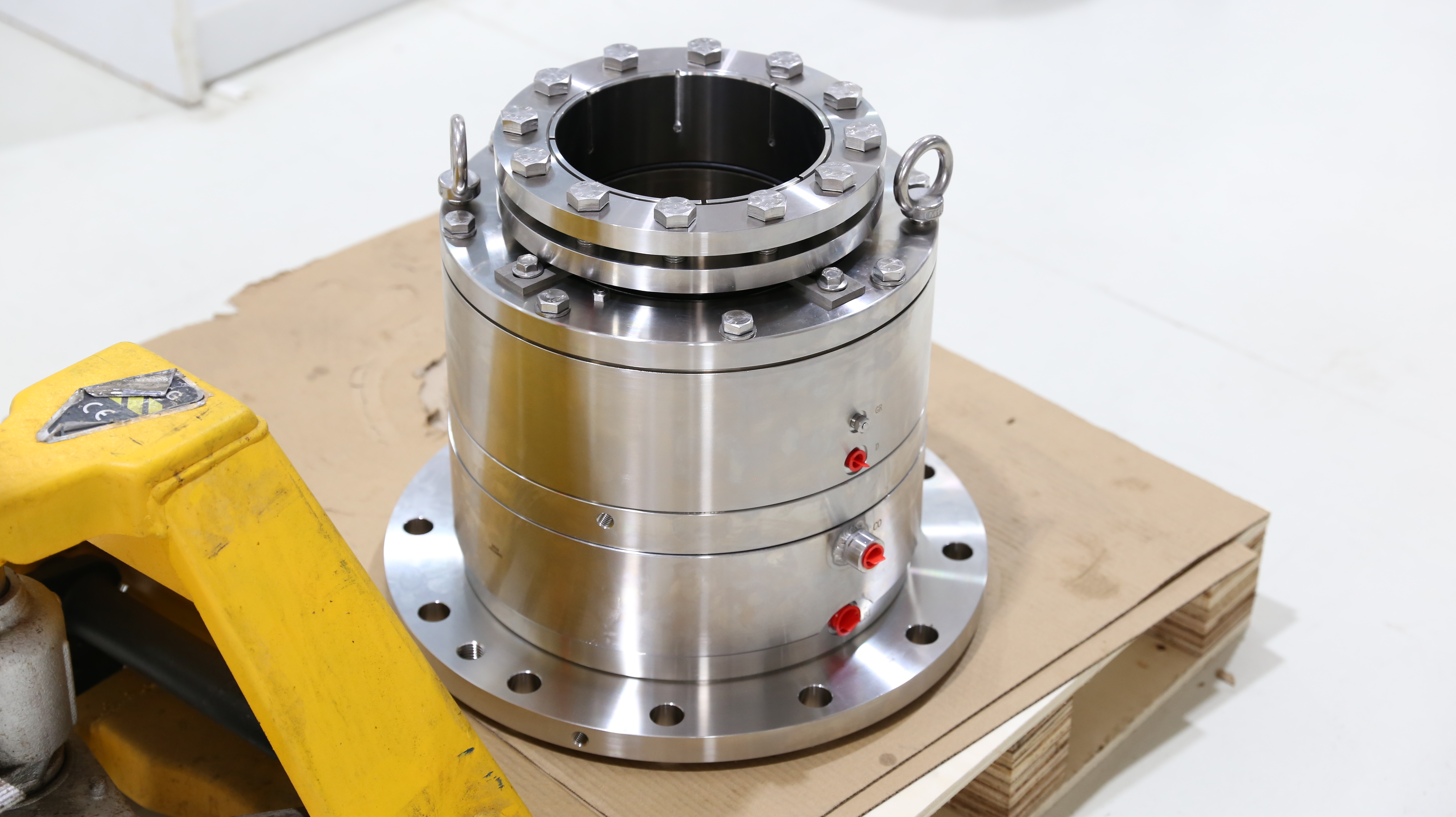

图5 · XMS72-B 法兰面、吊环与冲洗接口细节

大型密封在现场能不能装得稳、用得住，关键看这几个接口：

• 法兰面：与设备连接的密封基准，平面度和孔距必须与现场法兰精确匹配；

• 冲洗接口（GR / P / CO）：对应自冲洗、注入冲洗和排液功能，管路布置在安装前就要规划好；

• 定位销：保证密封总成与设备的周向定位，防止偏装；

• 吊环：大型密封重，吊装安全是安装首关。

这种级别的密封，发出去之前必须过试压和气密检测，安装时还要配合现场管线布置和冲洗方案。福步提供选型建议与现场技术支持，把"交付"从车间延伸到客户机台。

涉及易燃、有毒、高温等高危介质的搅拌器密封方案，务必按 API 682 等规范选型，并由具备资质的人员做现场安装与调试。本文不构成具体选型结论，仅作能力展示与方向参考。

两类密封对照：福步的两个主战场

说明：上表为典型应用方向，具体选型需结合介质、温度、压力、转速、轴径与含固量等参数确定，以福步实际选型评估为准。

怎么判断你家该用哪类密封？

这不是看泵的品牌或设备贵不贵来定的，而是看密封要扛什么工况。判断路径很简单：

1先分介质性质：干净常温介质，集装式单封多数够用；含颗粒、有毒、易汽化，往双端面 + 阻隔方向考虑。

2再看设备类型：离心泵 / 流程泵优先集装式；反应釜 / 搅拌器看釜径和轴径，大概率需要定制双封。

3结尾对工况参数：把介质、温度、压力、转速、轴径、含固量发来，福步按工况做选型评估，不收评估费。

常见问题

Q：APOG 和 XMS72-B 是什么关系？哪个更好？

不是"哪个更好"的关系，而是面向不同设备和工况的两条产品线。APOG 是 API 标准泵用集装式密封，走标准化批量；XMS72-B 是大型搅拌器双端面密封，走非标定制。一个管"批量与一致"，一个管"重载与定制"，不存在替代关系。

Q：集装式密封出厂前调好了，现场还需要调吗？

集装式的核心优势就是把对中、弹簧压缩量在工厂锁定，现场只需定位、紧固压盖、解锁定位片，不用凭手感调压缩量。但仍需按厂家安装手册操作，尤其是压盖螺栓要均匀交叉紧固，避免偏斜。可参考《集装式密封3步上轴》了解典型安装步骤。

Q：大型搅拌器密封为什么用双端面？单端面不行吗？

搅拌器工况往往涉及高温、有毒或含颗粒介质。双端面在两道密封端面之间形成隔离腔，充入压力高于工艺侧的阻隔流体——万一内密封失效，泄漏方向是阻隔液往工艺侧走，而非危险介质外逸。单端面没有这道安全屏障。具体判断逻辑可参考《双端面密封：什么时候单封不够用了？》。

Q：国产密封到底行不行？怎么判断一家工厂的真实能力？

看三点：一看出厂前有没有完整预组装和检测流程；看加工精度有没有过程控制而非只检成品；看能不能同时做标准件和非标定制——只会做标准件的可能是组装厂，能做大型非标说明有设计能力。本文这组实拍就是从这三个维度展示福步制造能力的。

Q：我有一台反应釜要换密封，怎么找福步评估？

把工况参数发来即可：介质（名称及性质）、温度、压力、转速、轴径、含固量。福步工程师按参数做选型评估，初步判断该用单封还是双封、配什么冲洗方案，不收评估费。高危介质会提示按 API 682 规范选型并提供现场技术支持。
