机械密封是怎么装在泵上的？3 张图看懂集装式密封安装

一、先看"家"：密封在泵内的什么位置

机械密封的作用是封住泵轴穿过泵壳处的缝隙，防止介质沿轴泄漏。它住在泵腔与轴承箱之间的"密封腔"里：一端贴着旋转的泵轴，另一端固定在泵盖（压盖）上。

看懂一张剖视图，结构就明了：

图1 · 机械密封在泵内的剖视位置（行业通用安装示意）

• 动环：随泵轴一起旋转，紧贴静环形成密封面

• 静环：固定在压盖上，不随轴转

• 弹簧 / 波纹管：补偿磨损，让密封面始终贴合

• 辅助密封圈（O 圈）：封住环与轴、环与压盖之间的缝隙

• 轴套：保护主轴，避免密封直接磨轴

二、再讲"装"：集装式密封，3 步上轴

过去装密封，要现场把动环、静环、弹簧逐个对中，费时还容易装错。现在主流用集装式密封（Cartridge Seal）——出厂时各零件已预装成一体，现场只需整体套上轴、定位、紧固。

1滑入泵轴：把预装好的集装式密封整体沿轴轻轻推入密封腔，无需现场逐个对中。

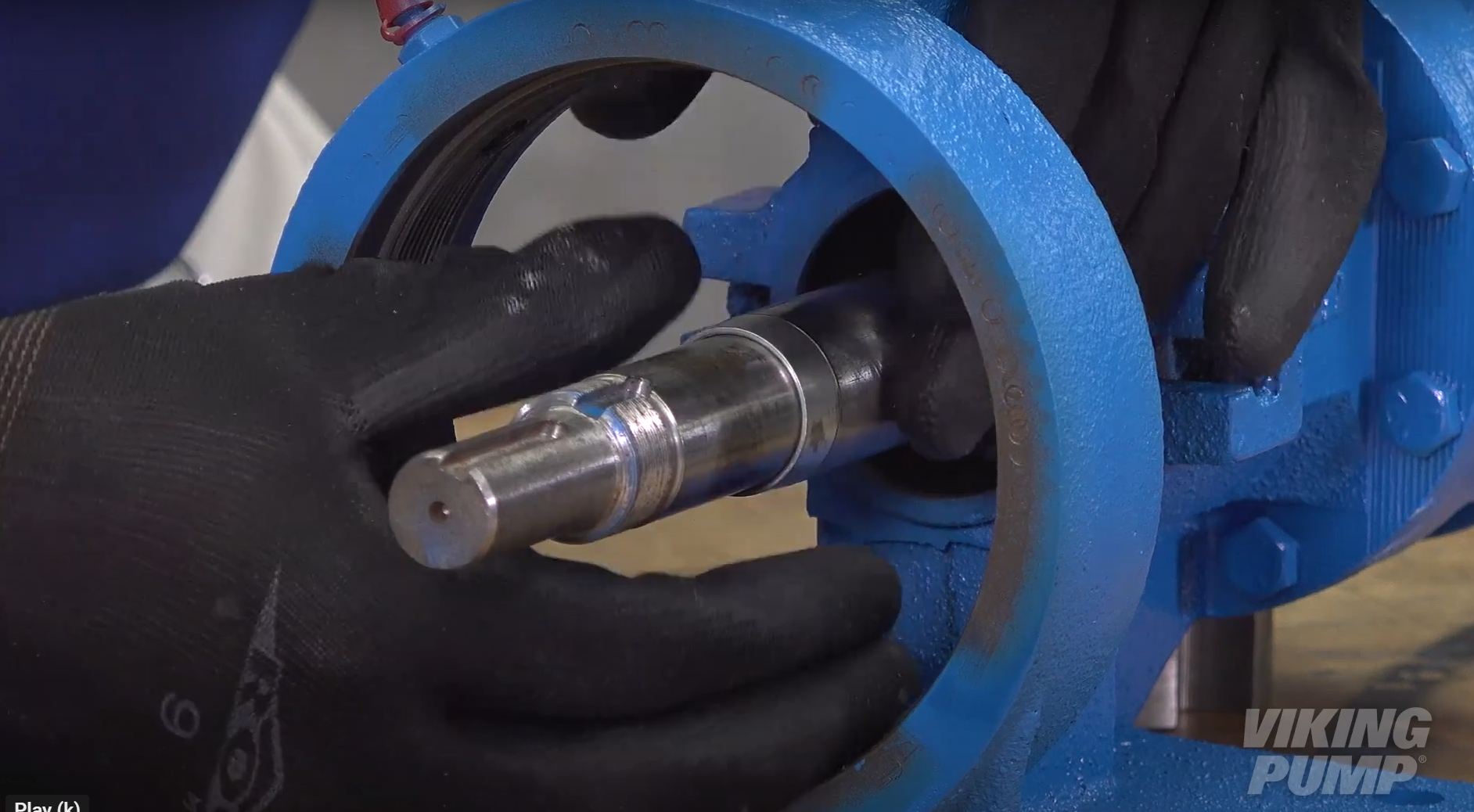

图2 · 第一步：集装式密封整体滑入泵轴

2定位并固定在轴上：按标记调整轴向位置（与压盖贴合、留好压缩量），锁紧轴套紧定螺钉，使密封随轴一体转动。

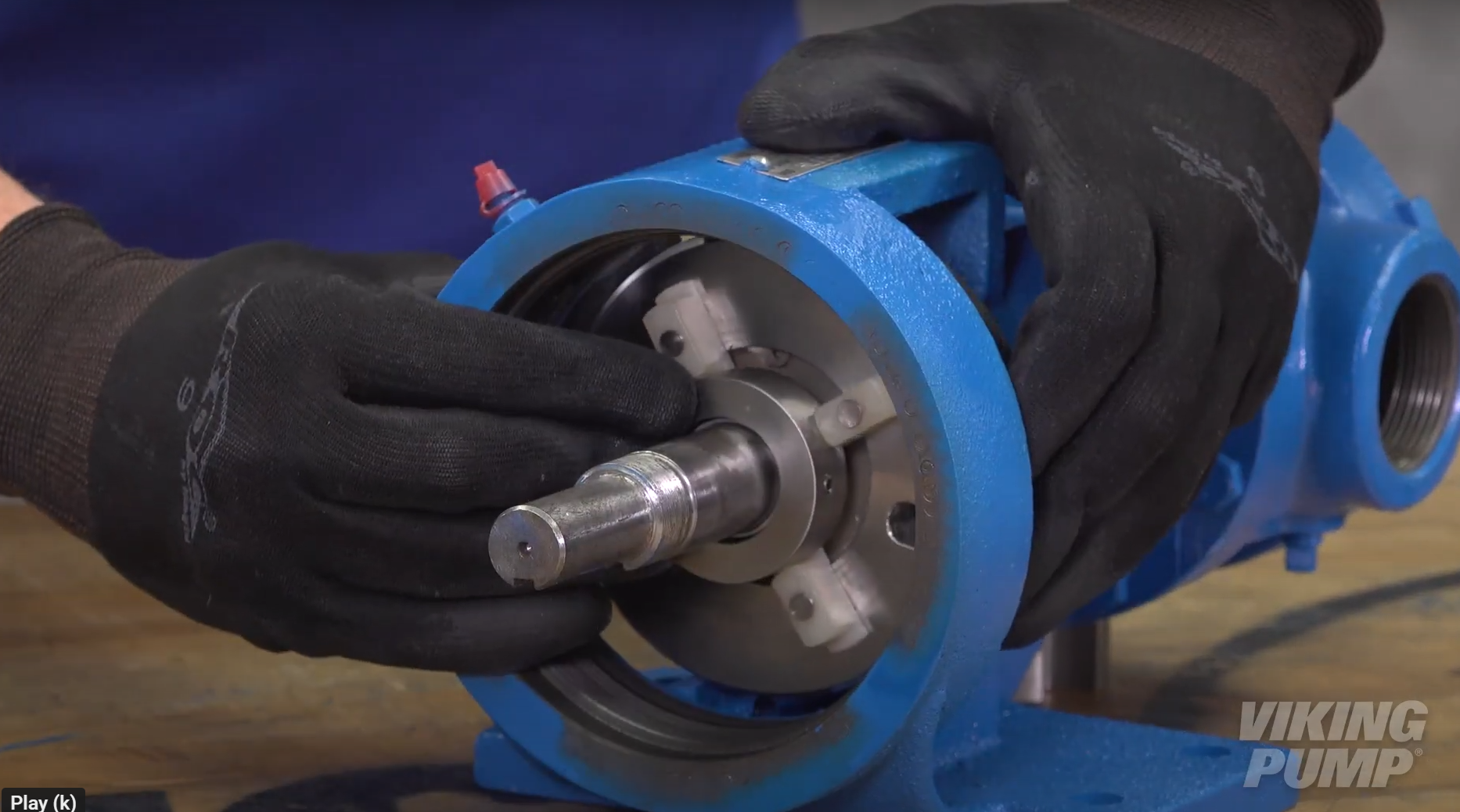

图3 · 第二步：定位、锁紧，固定在泵轴上

3装压盖、接管、试运：紧固压盖螺栓，连接冲洗 / 冷却管路（如 Plan 23、Plan 53 等冲洗方案），盘车确认无卡滞后试运行。

三、为什么推荐集装式：装得快，更不容易错

对维修班组来说，集装式密封把"经验活"变成了"标准活"——这也是它在石化、电力、制药等连续生产装置上普及的原因。

四、福步视角：选对密封，更要装对

好的密封，七分选、三分装。福步密封聚焦机械密封 / 液压密封等核心场景，除了提供集装式、双端面等成熟方案，也配套安装与冲洗方案建议，帮助您的维修团队把密封一次装到位：

• 集装式 / 双端面机械密封选型与定制

• 冲洗与润滑方案（Plan 23 / 53 等）配套建议

• 安装指导与现场技术支持
