批量项目交付｜6 套福步 THS 热虹吸系统落地石化高温泵双端面密封配套

在石油炼化、化工高温烃类输送工况中，双端面机械密封长期面临介质高温汽化、端面干磨、泄漏无法提前预警等痛点，THS 热虹吸系统（热虹吸平衡罐） 作为 API682 标准规定的密封辅助冷却监测装置，是保障高温工艺泵连续稳定运行的核心配套设备。近期福步密封完成 6 套 THS 系列热虹吸系统批量订单生产与出货，整套设备严格遵循 API 国际标准设计制造，配套客户厂区高温离心泵双端面集装式机械密封使用，以国产化热虹吸平衡罐替代进口品牌，帮助石化企业降低备件采购、运维成本。

一、福步 THS 热虹吸系统工作原理（适配 Plan52/Plan53A 冲洗方案）

福步 THS 热虹吸系统依靠温差热对流无动力自循环实现隔离液持续冷却，完全适配工业泵两大主流 API 冲洗方案 Plan52、Plan53A，无需外置循环泵，节能免维护。

1. Plan52 常压缓冲方案：罐内无氮气加压，储存缓冲液，主密封内漏时液位下降触发报警，适用于低毒、低挥发介质；

2. Plan53A 加压隔离方案：氮气持续加压，隔离液压力高于密封腔介质压力，杜绝工艺介质侵入密封端面，适配高温、易燃易爆烃类介质。

设备运行阶段，密封腔高温隔离液受热上升进入储液罐内置冷却盘管，冷却水带走热量后，低温隔离液依靠自重回流密封腔，形成密闭循环回路；设备停机保温阶段，热虹吸对流持续生效，避免密封端面高温结晶、干磨失效，从源头延长双端面机械密封使用寿命。

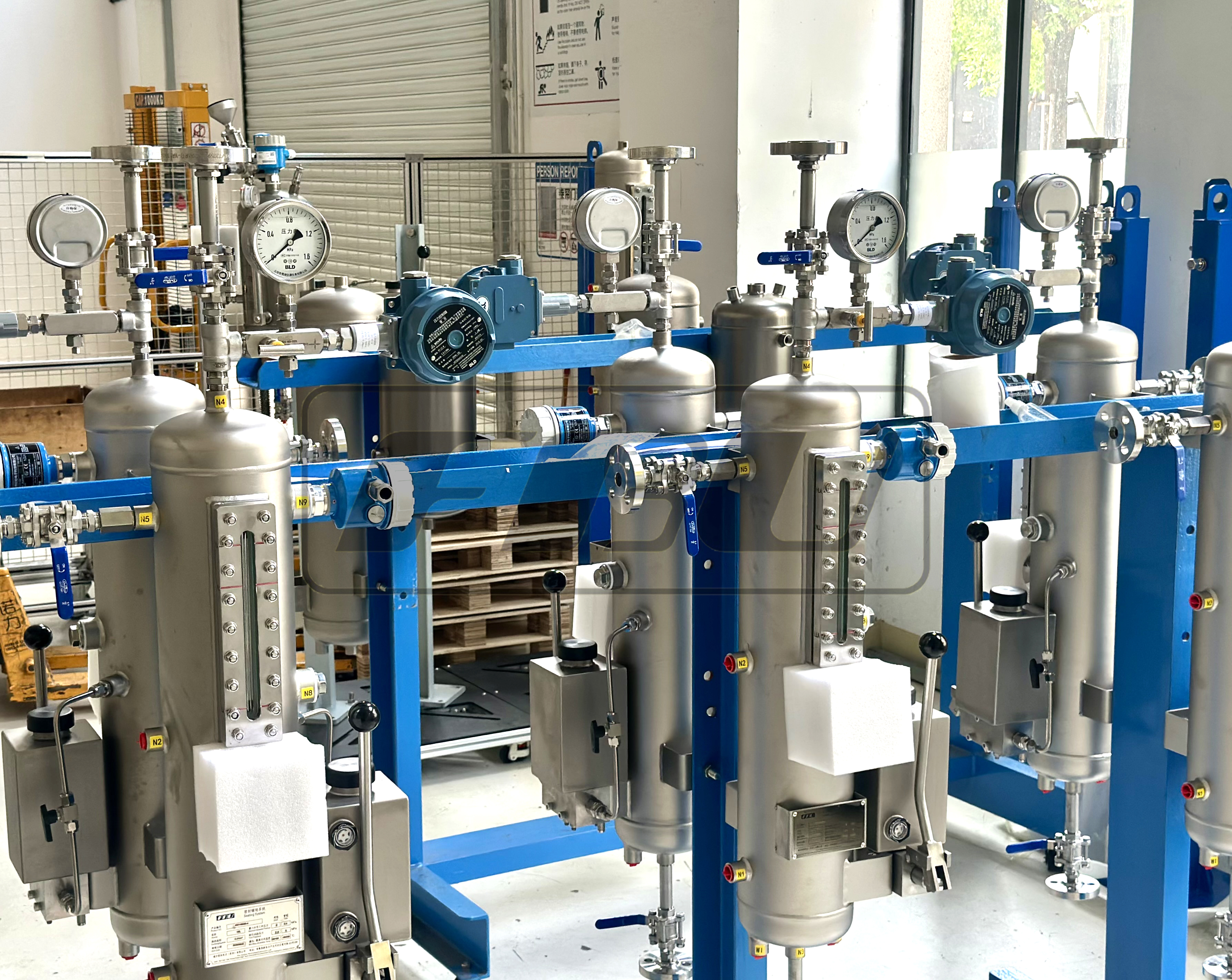

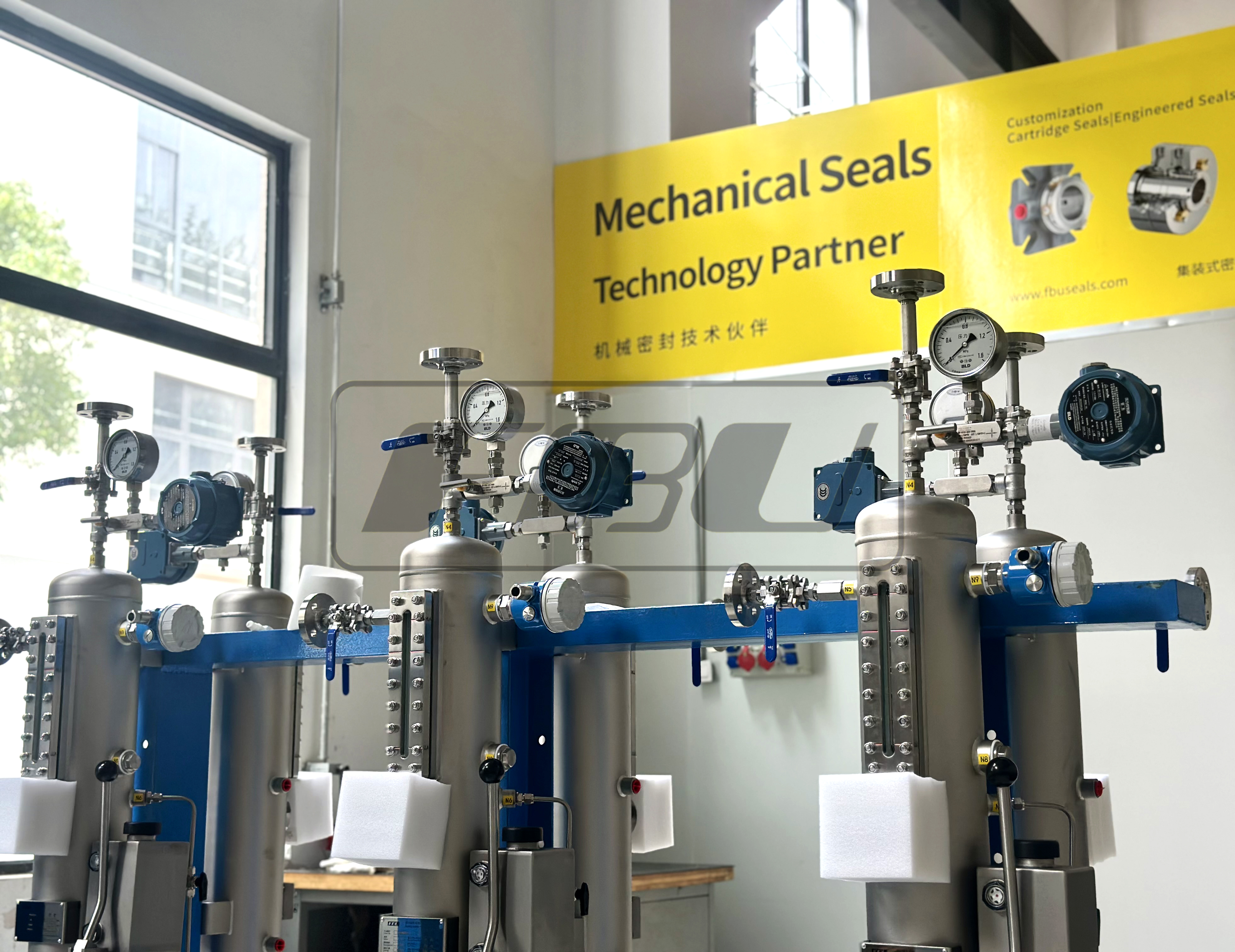

二、福步 THS 热虹吸系统标准化核心配置（6 套出货统一搭载）

本次交付 6 套 THS 热虹吸系统采用标准盘管冷却款，全部搭载一体化多功能组件，对比进口热虹吸平衡罐配置无减配，适配石化自动化生产线中控监测需求：

1. 一体式内置蛇形冷却盘管

   储液罐集成不锈钢冷却盘管，外接循环冷却水即可快速降温，无需额外外置换热器，现场安装占用空间更小，冷却换热效率优于分体式热虹吸罐。

2. 可视化液位视镜 + 高低液位报警开关

   正面钢化玻璃液位视窗，现场巡检直观读取罐内隔离液容量；标配液位变送器、液位报警触点，液位异常实时输出信号至中控 PLC，提前预判主密封内漏，规避易燃易爆介质外泄安全、环保事故。

3. 集成多功能阀组，在线运维不停车

   罐体顶部集成加注漏斗、排气球阀、排污球阀，停机状态可快速补液、排污；可选配套手动增压补液泵，实现设备不停机在线补液增压，不中断石化连续化生产流程。

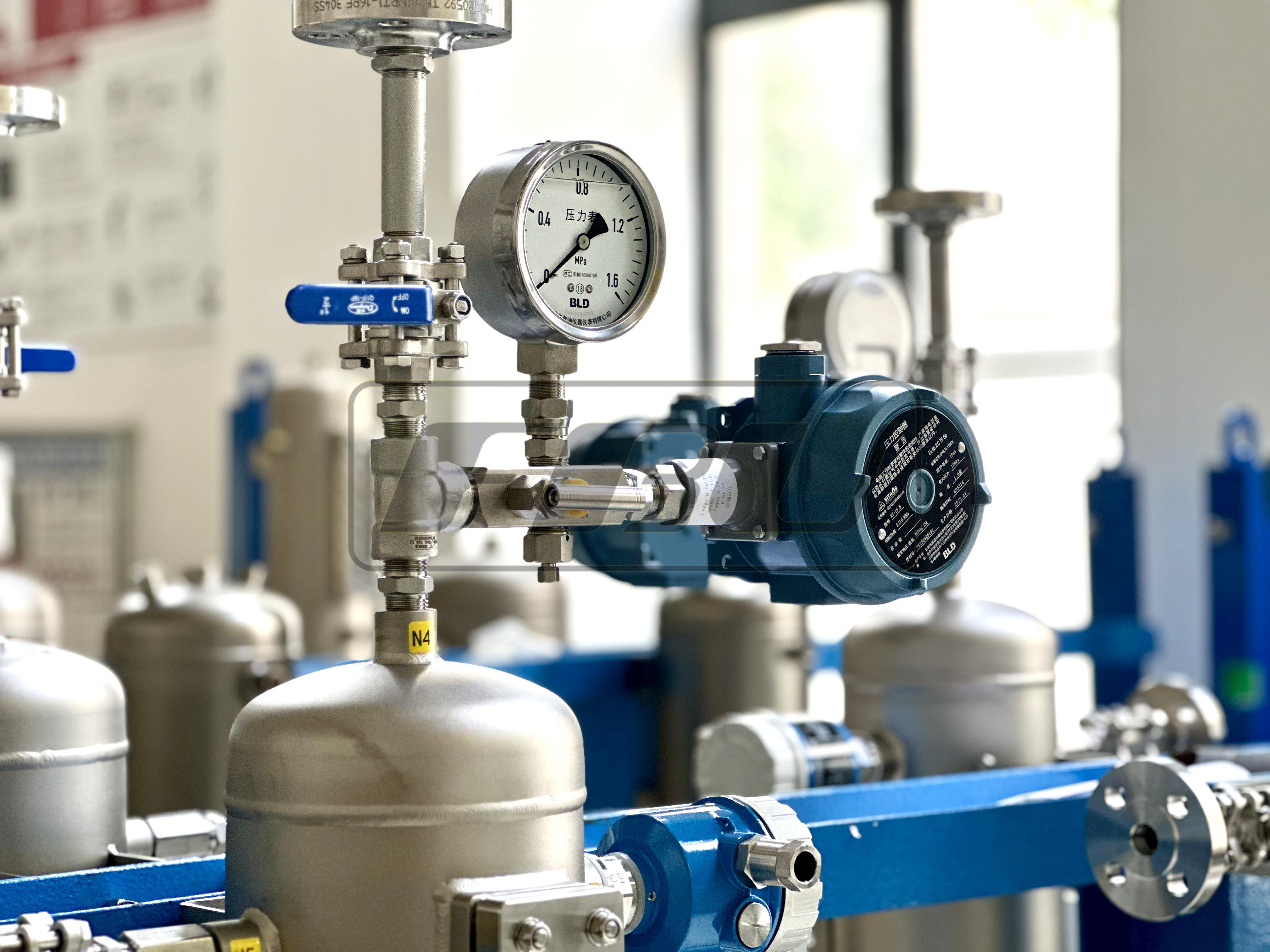

4. 全套压力温度监测仪表

   罐体标配径向压力表、温度显示表，可拓展 4-20mA 压力 / 温度变送模块，实时数据上传厂区中控系统，适配无人值守自动化炼化装置。

5. 304/316L 不锈钢罐体 + 壁挂模块化底座

   整体不锈钢焊接罐体，耐化工介质腐蚀，适配高温车间、室外露天安装；背部一体式壁挂支架，可直接固定于泵组侧面，拆装便捷，管路接口可 1:1 匹配进口热虹吸平衡罐，无需改造泵体管路。

   三、本次 6 套热虹吸系统项目工况与客户改造需求

   客户行业：石油化工炼化企业

   配套设备：高温原油、烃类介质输送离心泵，配套双端面机械密封

   客户原有进口热虹吸平衡罐核心痛点

   1. 进口热虹吸系统交货周期长达 2-3 个月，备件断供时泵组只能停机等待，产能损失严重；

   2. 原厂平衡罐仅整机更换，无法单独采购盘管、仪表、阀组配件，长期运维成本居高不下；

   3. 无自动化变送监测组件，仅靠人工现场巡检，密封轻微内漏无法提前发现，突发泄漏易引发安全隐患；

   4. 进口罐体容积固定，无法根据现场泵组密封腔流量需求定制调整。

   福步定制配套方案落地

   本次批量交付 6 套 THS 热虹吸系统，统一采用 16L 标准容积不锈钢罐体，搭载全套液位、压力变送组件，管路法兰、螺纹接口完全对标客户原有进口平衡罐规格，现场直接替换安装，无需改动泵组管路与中控接线程序。罐体冷却盘管加厚升级，适配客户现场介质长期高温工况，隔离液循环冷却效果稳定。

四、国产化 THS 热虹吸系统给石化客户带来四大落地价值

1. 大幅延长双端面机械密封使用寿命

热虹吸自循环持续带走密封腔热量，稳定控制端面工作温度，杜绝高温介质汽化、干摩擦磨损，配套机械密封更换周期提升 3 倍以上，大幅减少停机检修频次。

2. 泄漏提前预警，满足石化安全环保管控标准

高低液位实时报警功能，主密封出现微小内漏即可触发中控预警，工作人员可提前停机检修，避免原油、烃类介质外泄，规避火灾、土壤水体污染等环保安全风险。

3. 国产化平替，采购与维保成本显著下降

福步 THS 热虹吸平衡罐结构、功能、安装尺寸 1:1 对标约翰克兰、福斯进口同款产品，整机采购价格降低 40% 以上；支持单独采购盘管、仪表、阀组等易损配件，无需整机更换，长期运维开支大幅缩减。

4. 现货批量交付，应急抢修快速响应

常规规格 THS 热虹吸系统常备库存，非标定制交付周期仅 7-10 天，对比进口品牌漫长海外订货周期，可快速响应石化企业批量技改、设备应急抢修需求，保障生产线连续运转。

五、福步 THS 热虹吸系统适用行业与工况范围

福步 THS 系列热虹吸平衡罐严格遵循 API682 机械密封辅助系统标准，适配全行业高温旋转设备双端面密封配套：

• 石油炼化、油气输送高温离心泵、循环泵；

• 精细化工、煤化工烃类、高温腐蚀介质工艺泵；

• 制药、染料行业高温反应釜搅拌器密封冷却；

• 电厂锅炉高温给水循环泵、热水泵。

支持 Plan52 常压缓冲、Plan53A 氮气加压隔离两大主流方案，罐体容积 12L/16L/20L 可选，材质 304/316L 不锈钢、双相钢按需定制，仪表、阀组可根据客户自动化需求选配升级。

六、项目总结与咨询引导

本次 6 套 THS 热虹吸系统批量交付项目，是福步密封国产化密封辅助系统落地石油化工行业的典型成功案例。依托自主研发标准化 THS 热虹吸平衡罐，实现进口设备无损替换，兼顾冷却性能、泄漏监测、低成本运维多重优势，为国内炼化、化工企业备品备件自主可控提供成熟解决方案。

若您厂区高温工艺泵配套双端面机械密封，存在缺少热虹吸冷却系统、进口平衡罐采购周期长、运维成本高、无自动泄漏报警等问题，可联系福步密封技术团队。我们可根据泵型、介质温度、冲洗方案出具专属 THS 热虹吸系统成套配套方案，API 标准国产化热虹吸平衡罐现货、批量定制均可快速交付。
