在工业流体输送中，机械密封 80% 的泄漏故障源于动静环的异常磨损。作为专业的机械密封制造商，福步深知对于造纸、化工等高强度工况，非计划停机意味着巨大的成本损失。本文旨在为您提供一套从巡检到拆机诊断的标准化流程，助您快速定位故障。

一、 预判：不拆机巡检的“望闻问切”

无需停机，通过以下三步即可提前锁定磨损隐患：

1. 看泄漏量： 正常泄漏量应稳定且极小。若泄漏呈周期性喷溅，通常预示端面已严重变形。

2. 听异响： 持续尖锐的“吱吱声”多为液膜破裂导致的干摩擦；不规则“咔哒声”则暗示有硬质颗粒进入端面或内部零件崩边。

3. 摸温度： 压盖温度异常升高（超过介质温度 15℃ 以上）或局部偏热，是端面摩擦功耗过大或偏磨的典型信号。

二、 诊断：拆机后的 5 种典型磨损图谱

拆机后，观察动静环端面的磨损状态是分析工况根源的关键：

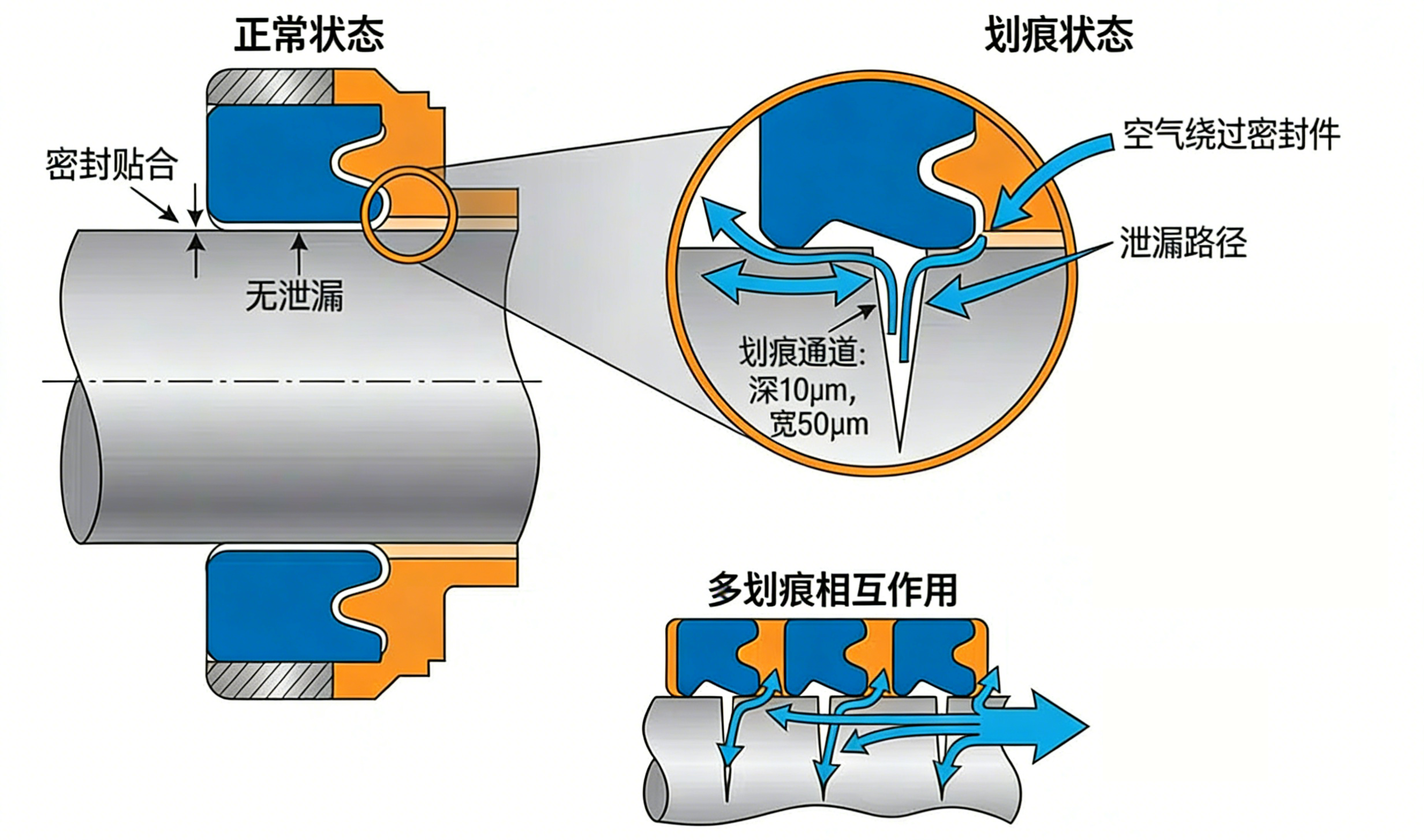

• 磨粒磨损（占比超 50%）： 表面有放射状或环状深沟。常见于含砂、含纤维（如制浆工况）或结晶介质。

• 粘着磨损（干磨）： 石墨环表面有烧焦感，软物质粘附在硬环上。多因冲洗系统失效或泵抽空引起。

• 腐蚀磨损： 端面布满麻点、失去光泽。需检查材质是否与强腐蚀介质匹配。

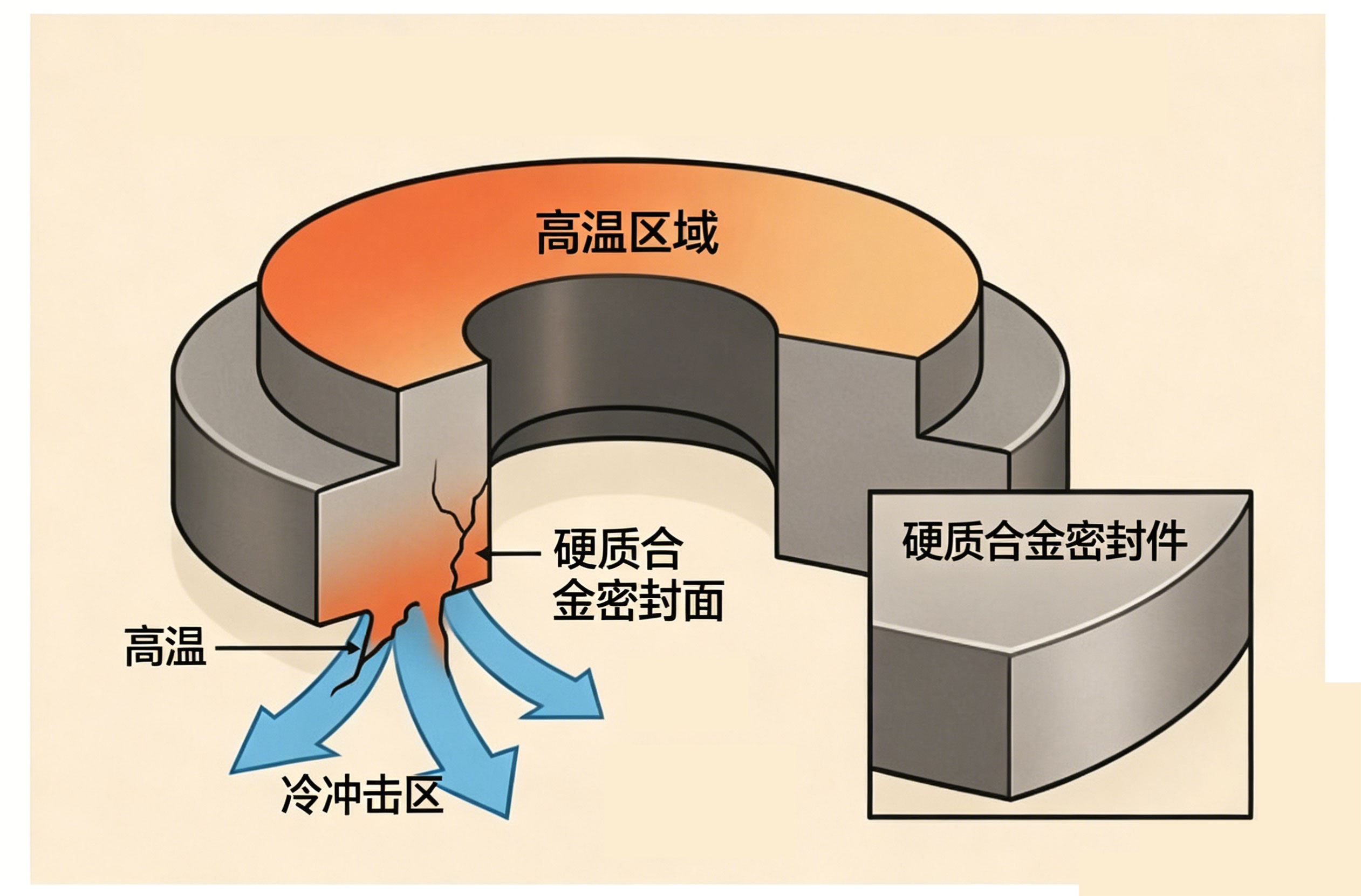

• 热裂与崩边： 径向细微裂纹。常见于工况温度剧烈波动或端面比压过大。

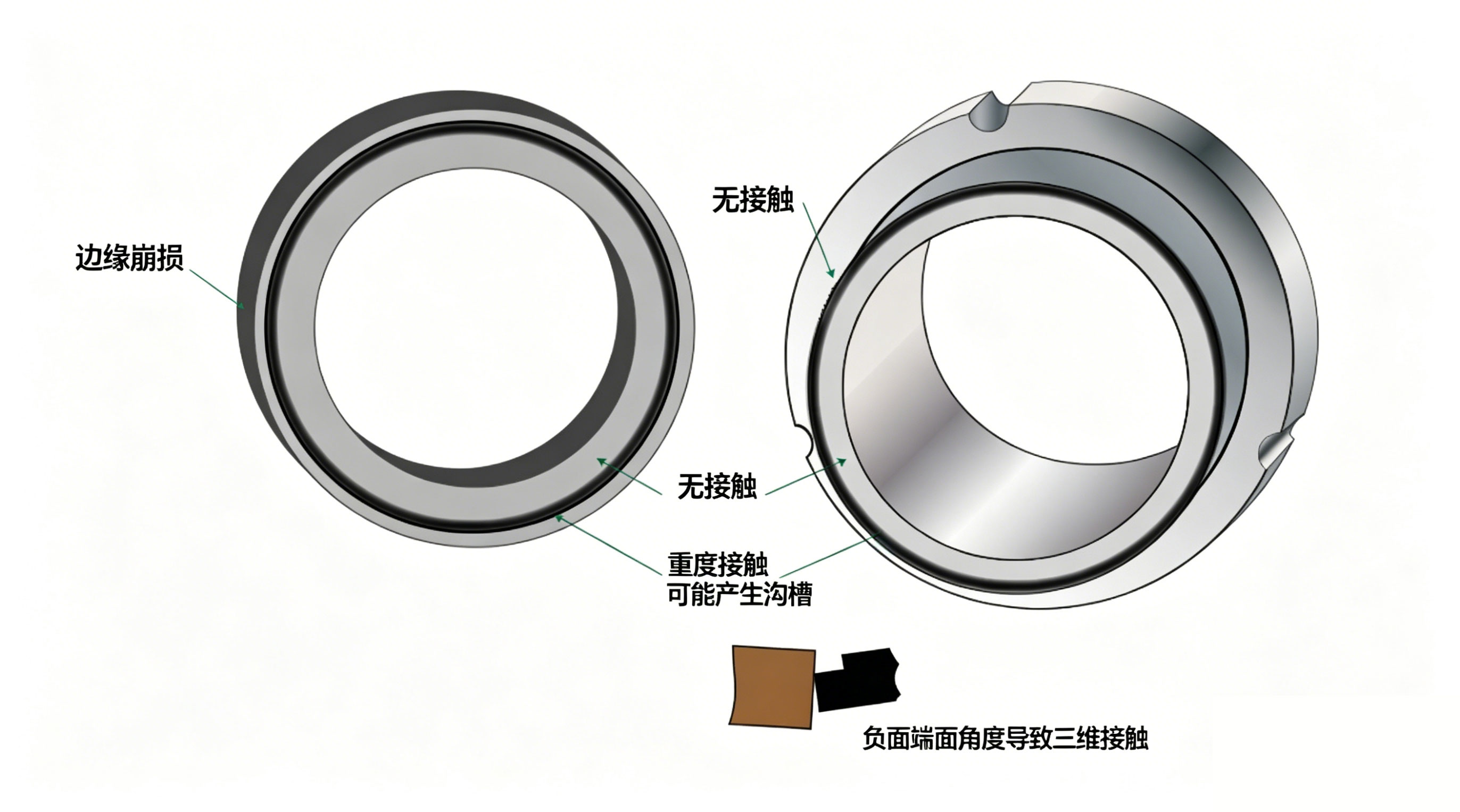

• 偏磨： 亮带宽度不均，单边磨损严重。通常由泵轴挠度过大、轴承磨损或安装不对中引起。

三、 量化：该不该换？看这两个标准

• 磨损量： 测量动静环剩余厚度。若磨损量超过弹簧补偿位移的 70%，或单端面磨损深度超过 0.2mm，必须更换。

• 平面度： 采用光学平晶检测。根据 API 682 标准，平面度误差超过 0.9μm 即使磨损量小也需重新研磨或更换。

四、 福步专业建议：从根源延长密封寿命

针对造纸、制浆等重载泵类设备（如 Sulzer®、Andritz® 泵），我们建议：

1. 材质优化： 针对含颗粒工况，将密封端面升级为更高等级的无压烧结碳化硅。

2. 系统保障： 确保冲洗方案（如 Plan 11/32）压力与流量稳定。FBU 2000 系列密封专门针对制浆行业优化，具备更强的抗堵塞能力。

3. 安装对中： 动静环端面垂直度误差应控制在 0.05mm 以内，从源头杜绝偏磨。
