双端面集装式密封早期失效的根因分析与预防措施 浏览数量： 0 作者： 本站编辑 发布时间： 2026-01-27 来源： 本站
["facebook","twitter","line","wechat","linkedin","pinterest","whatsapp","kakao","snapchat"]

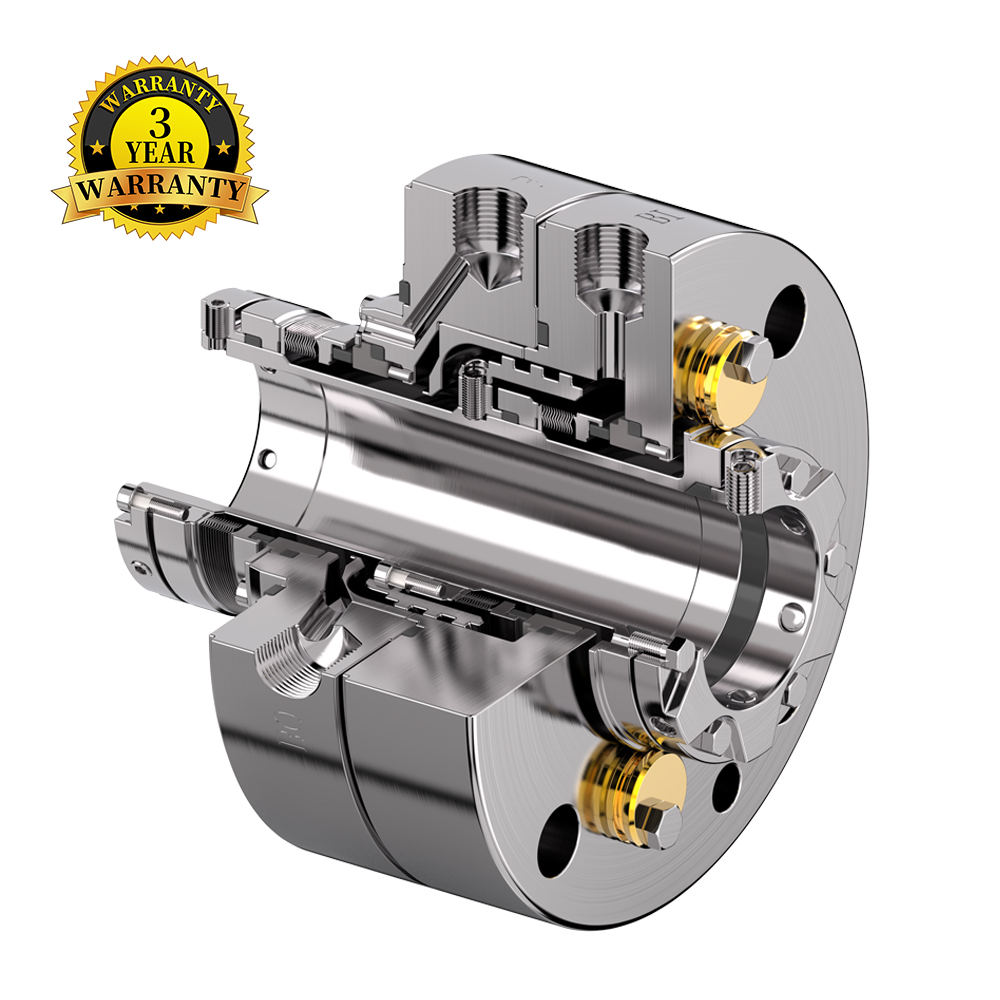

双端面集装式密封作为严苛工况下泵设备的核心密封解决方案，凭借集成化模块化设计、双重密封防护、安装便捷性等技术优势，广泛应用于化工、冶金、造纸等行业的高温、高压、强腐蚀及含颗粒介质输送场景。早期失效（运行周期未达到设计寿命50%即出现泄漏、磨损等功能异常）是双端面集装式密封应用中的核心技术痛点，不仅影响泵机组连续运行，还可能引发安全隐患与经济损失。本文基于120组现场失效案例统计与实验室试验数据，系统剖析双端面集装式密封早期失效的核心根源，结合其结构特性与应用工况，提出科学可行的预防措施，为工程技术人员提供专业参考。
一、双端面集装式密封早期失效的核心根因剖析 双端面集装式密封的早期失效并非单一因素导致，而是结构设计、装配工艺、工况适配、辅助系统及运维管理等多环节协同作用的结果。通过对化工泵、离心泵、纸浆泵等设备配套密封的失效案例拆解，其根因可归类为五大类，各类别在双端面集装式密封失效案例中的占比及典型特征如下表所示：
失效根因类别 典型表现形式 双端面集装式密封专属特征 失效占比（%） 集成结构设计缺陷 密封腔压力平衡结构不合理、动静环贴合精度不足、弹性元件疲劳强度不达标、模块尺寸链偏差 双端面隔离液腔容积设计过小、集装模块与泵轴同轴度补偿能力不足、两端密封面压力分配不均 26 装配工艺不规范 密封面清洁度不达标、装配力矩不均、定位偏差、密封面损伤 集装模块预装定位偏移、双端面密封面贴合间隙不一致、隔离液接口密封不良 32 工况参数适配失衡 介质温度/压力波动超标、介质杂质含量过高、泵轴振动异常 隔离液与介质压力差失稳、双端面密封面受颗粒冲刷磨损加剧、高温导致集成模块变形 20 辅助系统配置不当 冲洗/冷却系统流量不足、过滤装置失效、润滑/隔离介质选型错误 隔离液循环系统堵塞、双端面密封面润滑液膜断裂、冷却系统无法满足两端密封面降温需求 14 运维管控缺失 定期巡检不到位、参数监控不及时、备件更换不规范 隔离液液位/压力未定期校验、双端面密封面磨损未及时检测、模块密封件老化未按期更换 8
从数据分布可见，装配工艺不规范与集成结构设计缺陷是双端面集装式密封早期失效的主要诱因，合计占比达58%。例如，某化工企业用于强酸介质输送泵的双端面集装式密封，因装配时集装模块定位偏差超过0.04mm，导致双端面密封面局部接触应力集中，运行180小时后出现密封面划痕磨损，引发介质泄漏，属于典型的装配类早期失效；另有案例显示，双端面集装式密封因隔离液腔压力平衡结构设计缺陷，在介质压力波动时无法维持两端密封面压力稳定，运行300小时后出现弹性元件疲劳失效，同样属于早期失效范畴。
二、双端面集装式密封早期失效的精准预防措施 预防双端面集装式密封早期失效，需立足“设计优化-工艺规范-工况适配-系统配套-运维闭环”全流程，结合其集成化、双密封面、依赖辅助系统的结构特性，实施针对性管控，核心措施如下：
（一）优化集成结构设计，提升本质可靠性 双端面集装式密封的结构设计需围绕“压力平衡、精度适配、疲劳抗性”三大核心目标优化：一是合理设计双端面密封腔结构，确保隔离液腔容积满足循环需求，压力平衡装置能自适应介质压力波动（波动范围≤±0.1MPa），避免两端密封面压力分配失衡；二是严控模块尺寸链精度，集装模块与泵轴的配合间隙控制在0.02-0.03mm，双端面密封面平面度误差≤0.005mm，提升贴合精度；三是选用适配工况的核心部件材质，动静环优先选用碳化硅-碳化硅、氮化硅-硬质合金等耐腐耐磨组合，弹性元件选用耐高温（≤200℃）、抗疲劳的沉淀硬化不锈钢，延长服役寿命；四是优化模块安装定位结构，增设导向定位销，降低装配定位偏差风险。
（二）规范装配工艺标准，严控安装精度 装配环节是规避双端面集装式密封早期失效的关键，需严格遵循ISO 9092-2018标准及密封厂家技术规范，实施全流程精度管控：装配前，对双端面集装式密封的密封面、集装模块、泵轴密封腔进行彻底清洁，去除油污、铁屑、杂质，清洁度需达到ISO 16232-10 Class 7级以上，密封面采用无水乙醇擦拭后自然晾干，禁止用硬物触碰；装配过程中，采用百分表校准集装模块与泵轴的同轴度，偏差≤0.03mm，双端面密封面贴合间隙均匀性偏差≤0.01mm；采用扭矩扳手分3阶段均匀紧固安装螺栓，力矩值严格遵循技术参数（常规M8螺栓力矩控制在12-15N·m），避免力矩不均导致模块变形；装配后，进行静态密封试验与隔离液循环试验，通入额定压力（1.2倍工况压力）的隔离液，保压30分钟无泄漏、循环流量稳定（≥5L/min）后方可投入运行。
（三）适配工况参数，规避运行风险 工况参数偏离适配范围是导致双端面集装式密封早期失效的重要外部因素，需实施精准适配管控：一是明确双端面集装式密封的额定适配范围，常规工况下温度控制在-40℃~200℃、压力≤4.0MPa，超出该范围需选用专用定制型产品；二是严控介质特性，泵进口加装高精度过滤器（滤网目数≥80目），控制介质中固体颗粒含量≤50ppm，避免颗粒冲刷双端面密封面；三是稳定泵机组运行参数，泵轴振动速度有效值≤2.8mm/s，介质温度/压力波动幅度≤±5%，增设缓冲罐、冷却器等辅助装置，降低参数波动对双端面集装式密封的冲击；四是针对强腐蚀、易结晶介质，优化隔离液选型，选用与介质兼容、不易结晶的隔离液（如乙二醇水溶液、精制矿物油），防止隔离液污染或结晶导致密封失效。
（四）完善辅助系统配置，强化协同适配 双端面集装式密封的稳定运行依赖配套辅助系统的协同工作，需优化系统配置与运行管控：一是配置可靠的隔离液循环系统，增设高精度过滤器（过滤精度≤10μm）与流量监测装置，确保隔离液循环通畅，流量稳定在5-8L/min，隔离液压力始终高于介质压力0.1-0.2MPa；二是优化冲洗与冷却系统，高温工况下配置强制冷却套，控制双端面密封面温度≤80℃，避免高温导致密封面老化、密封圈失效；三是针对含颗粒介质，配置外冲洗系统，冲洗液选用清洁兼容介质，冲洗压力略高于隔离液压力（0.05MPa），防止颗粒侵入密封腔；四是辅助系统管路采用不锈钢材质，减少管路腐蚀脱落杂质对双端面集装式密封的影响。
（五）建立闭环运维机制，及时排查隐患 常态化运维管控是预防双端面集装式密封早期失效的重要保障，需建立“定期巡检-参数监控-隐患排查-备件更换”闭环机制：每日巡检双端面集装式密封的隔离液液位、压力、密封面温度及泄漏情况，记录运行参数，发现异常（如温度≥90℃、压力波动＞±0.1MPa）立即停机排查；每周检查辅助系统运行状态，清理过滤器滤芯，校验流量、压力监测仪表；每月拆解双端面集装式密封的防护端盖，检查密封面磨损、密封圈弹性情况，密封面出现轻微划痕时及时抛光处理；每季度更换隔离液与密封圈，根据工况磨损情况，每1-2年更换双端面密封面与弹性元件，避免备件老化导致早期失效。
三、结论 双端面集装式密封的早期失效根源集中于结构设计、装配工艺、工况适配、辅助系统及运维管控五大环节，其中装配精度不足与结构设计缺陷是主要诱因。通过优化双端面集装式密封的集成结构设计、规范装配工艺标准、精准适配工况参数、完善辅助系统配置及建立闭环运维机制，可有效降低早期失效概率，将其运行寿命提升至设计寿命的85%以上。工程应用中，需结合具体泵设备工况与双端面集装式密封的结构特性，实施全流程针对性管控，才能充分发挥其双重密封防护优势，保障泵机组连续、安全、稳定运行。
