产品描述
产品特点
静环补偿密封端面技术。
密封环采用整体式结构设计，提升了其在高温、高压工况下的运行稳定性。
密封环驱动结构具有较大的接触面积，可有效防止设备启停时因输送高黏度介质而导致的密封环损伤。
承压与耐温能力更高：最高耐温达160℃，且因采用镶嵌工艺而不会出现密封环脱落、端面位移等问题。
配备大直径（3/8英寸）接口，适用于轴径大于35 mm的工况，以最大限度提升冷却效果。
适用的腔体类型
适用于ISO2858标准腔体及其他紧凑型腔体。
模块化集装式设计，化工泵专用密封。
前端配有冲洗孔，背部急冷吹扫孔及排液孔。
尺寸从1.000英寸至4.000英寸（24毫米～100毫米）不等。
典型的工业应用
化工和石化工业。
石油、天然气和能源领域。
水处理和环境保护工程。
制药以及食品饮料行业。
危险化学品及特殊行业。
海洋和近海工程。
表格说明
推荐冲洗方案
| 介质端 | 01, 02, 03, 11, 12, 13, 14, 21, 22, 31, 32, 41 |
| 大气端 | 51, 61, 62, 65A, 65B |
性能参数
| 温度 | -20 ° C ~ +160 °C |
| 压力 | ≤ 25 bar |
| 线速度 | ≤ 20 m/s |
| 轴直径 | 1.000 "至 4.000" (24mm~100mm) |

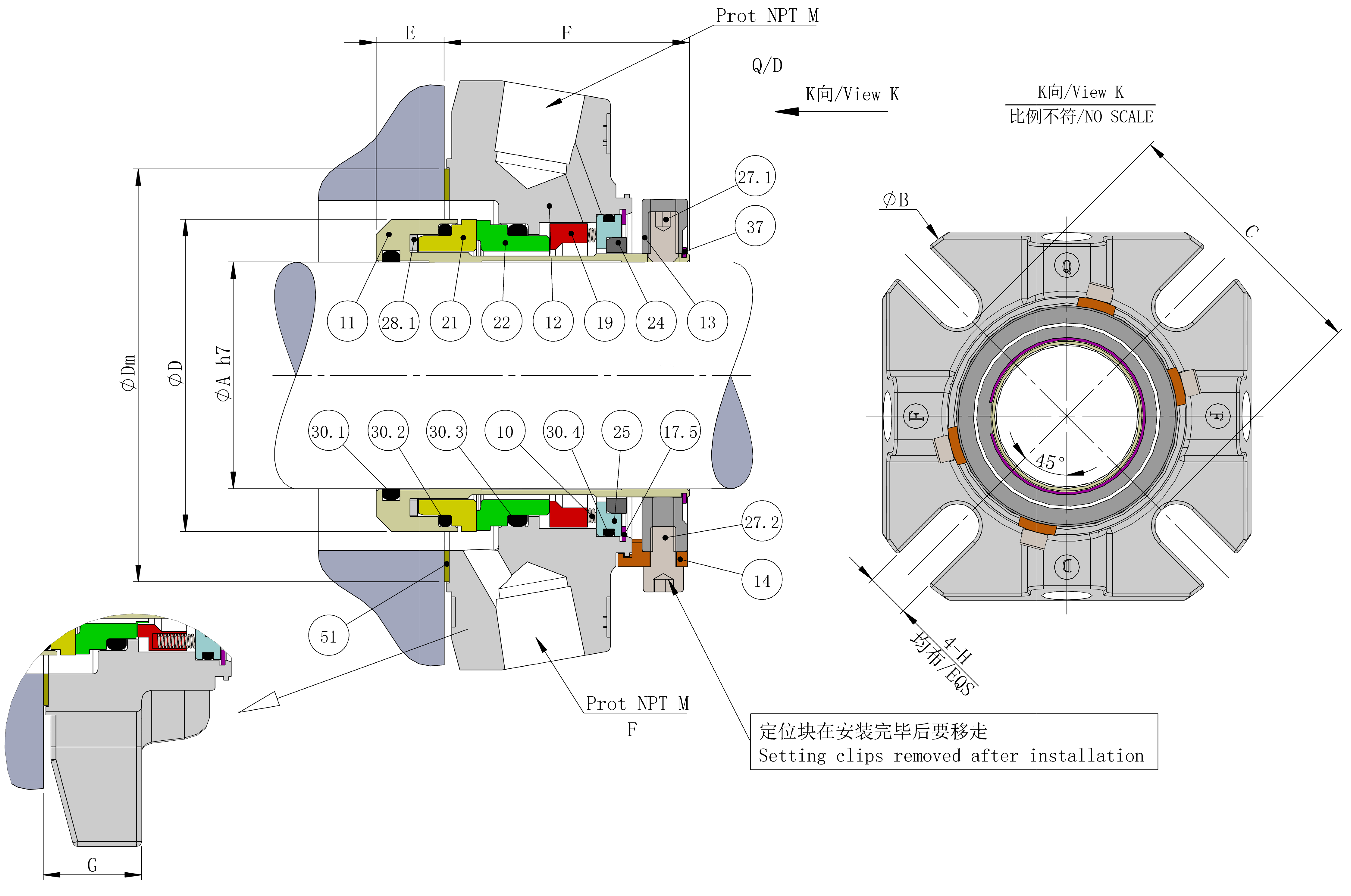

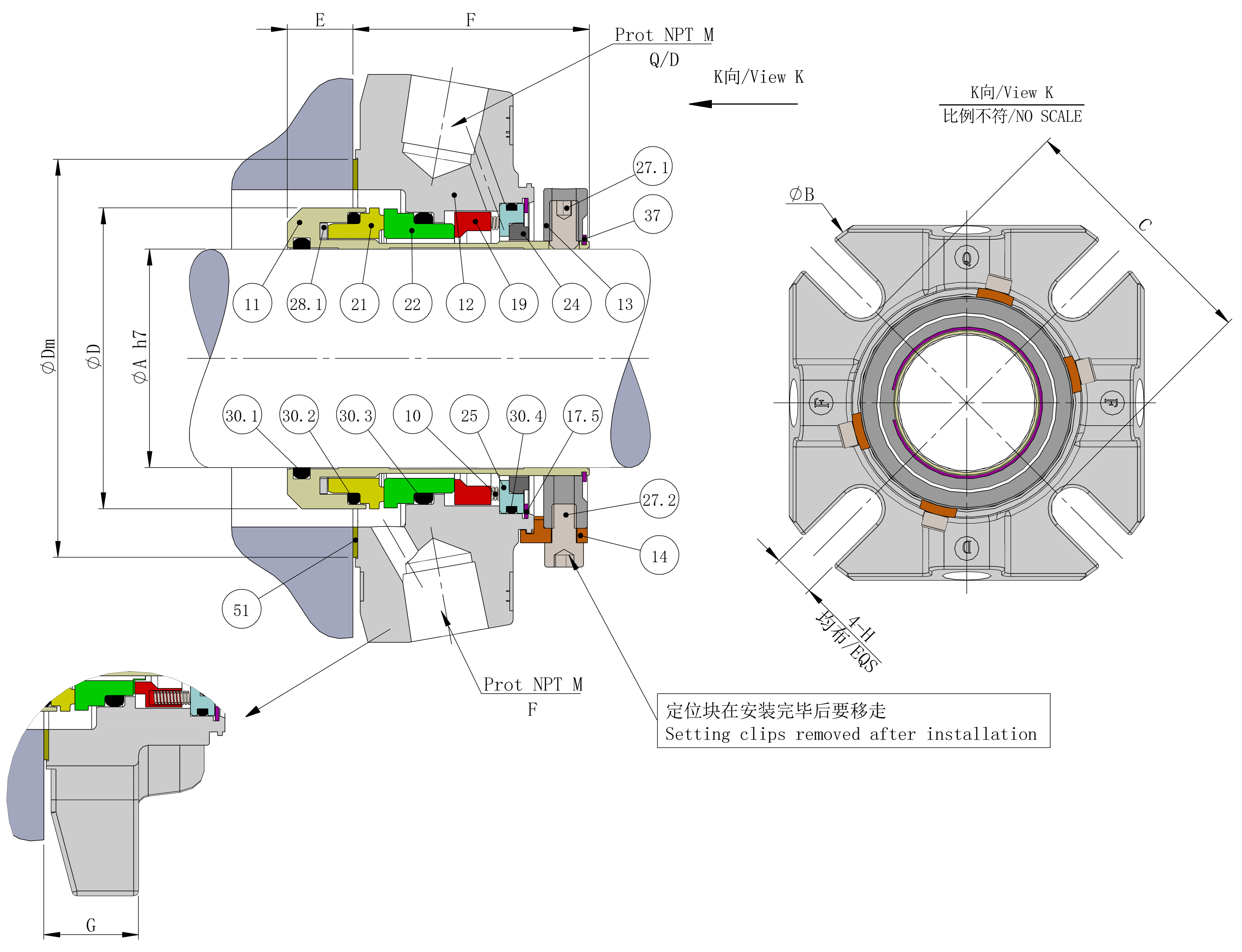

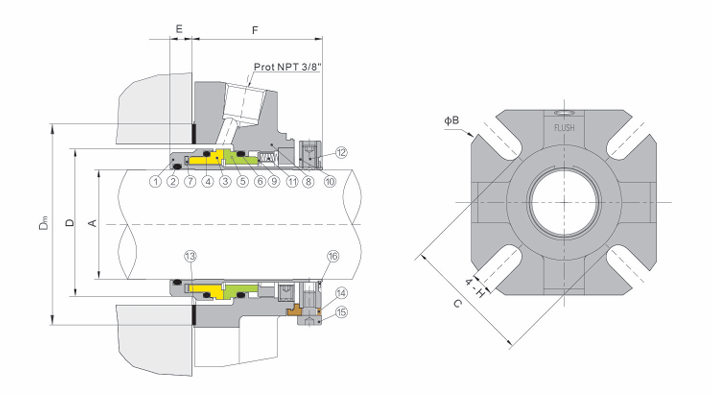

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS 不锈钢 |
| 2 | 传动环 | 316SS 不锈钢 |
| 3 | 动环 | SSIC/TC |
| 4 | 静环 | Carbon/SSIC/TC |
| 5 | 压盖 | 316SS 不锈钢 |
| 6 | 弹簧座 | 316SS 不锈钢 |
| 7 | Bush 环 | 316SS 不锈钢 |
| 8 | 定位环 | 316SS 不锈钢 |
| 9 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 10 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 11 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 12 | 弹簧 | Alloy 276 |
| 13 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 14 | 卡簧 | 316SS 不锈钢 |
| 15 | 驱动螺钉 | 316SS 不锈钢 |
| 16 | 卡簧 | 316SS 不锈钢 |
| 17 | 定位块 | 铜 |
| 18 | 定位螺钉 | 316SS 不锈钢 |
| 19 | 垫片 | 非石棉 |
