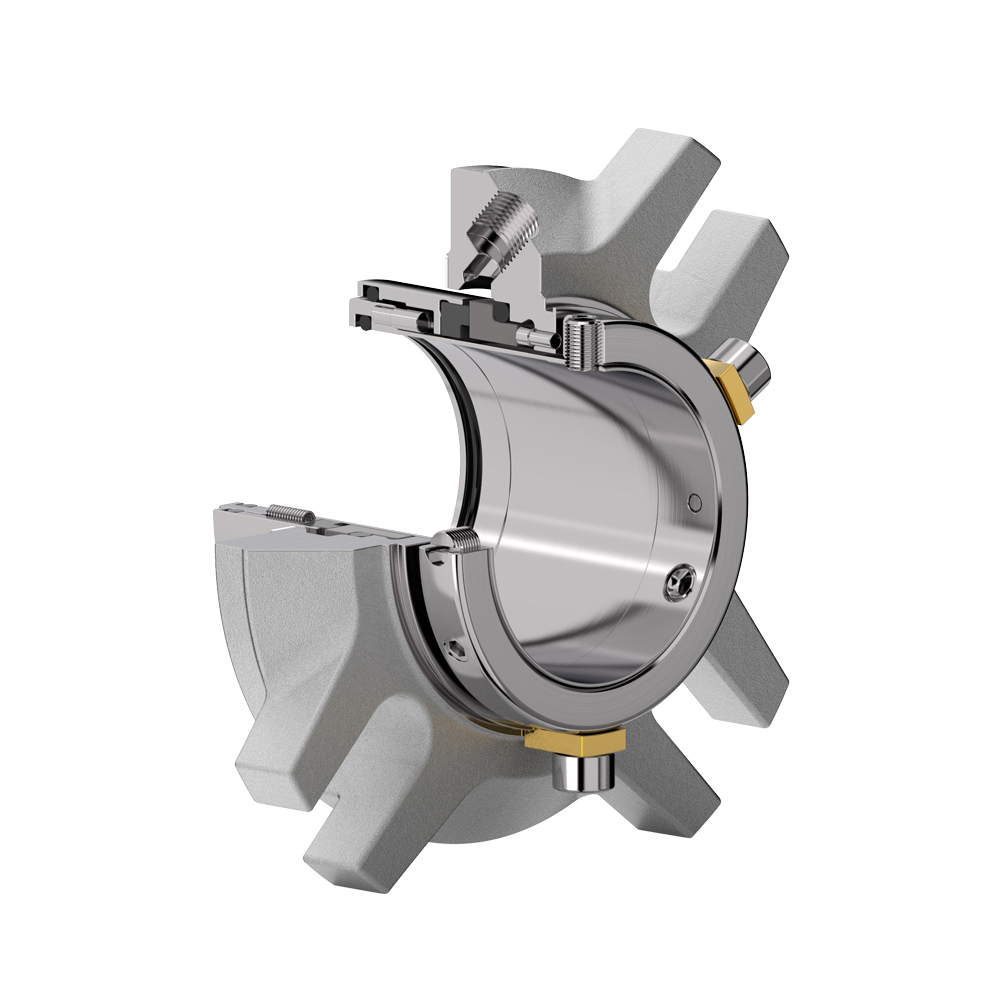

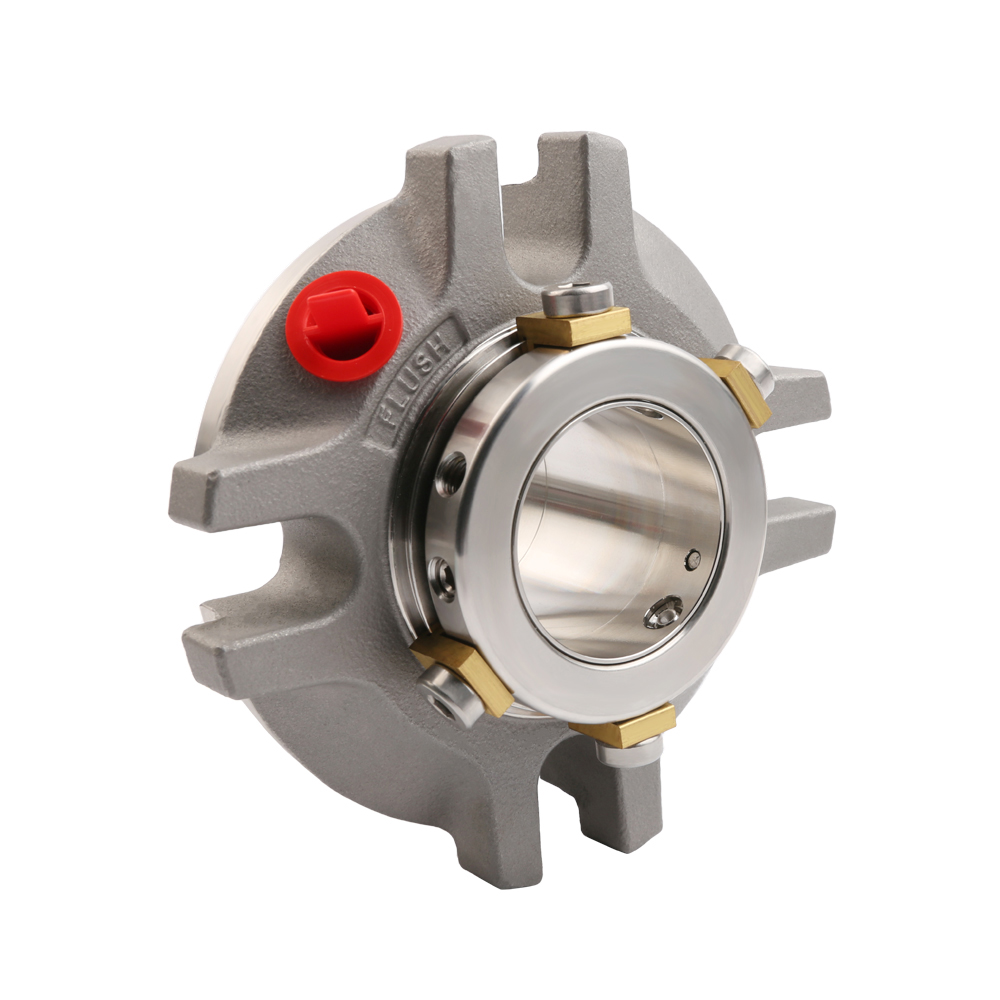

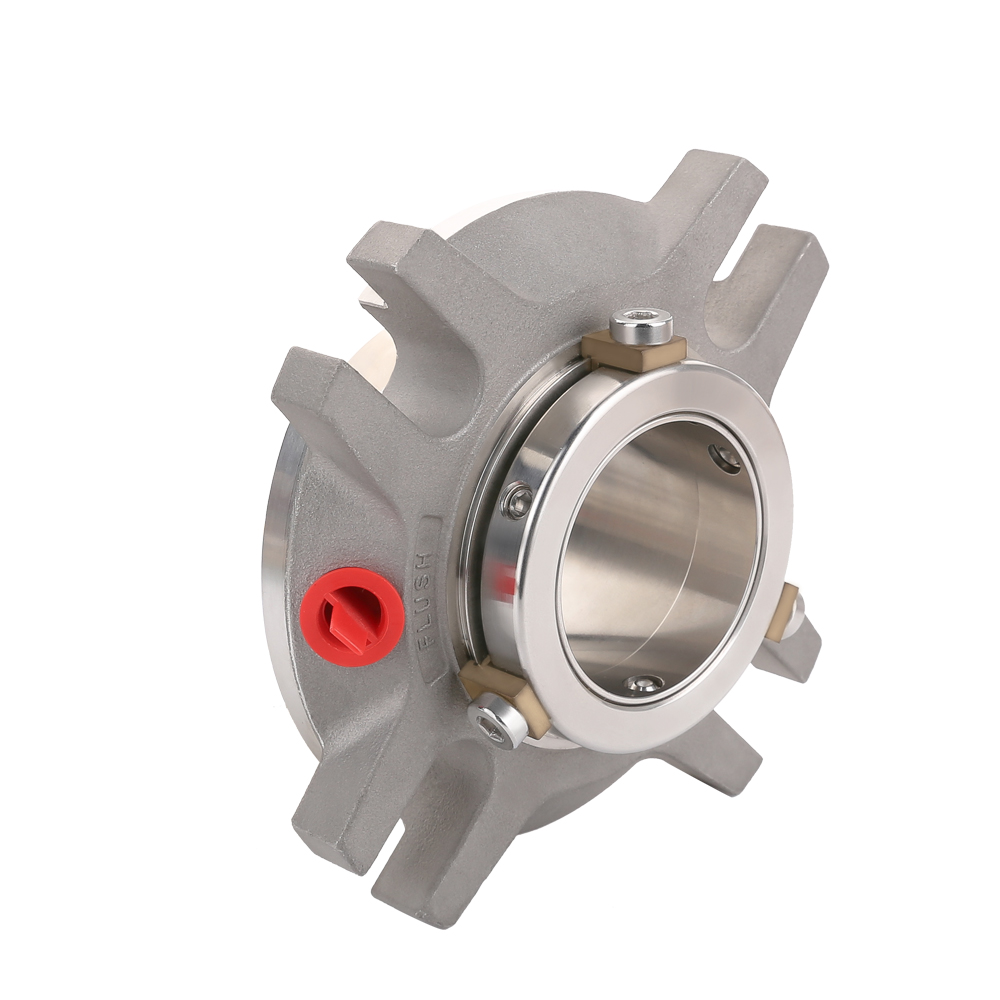

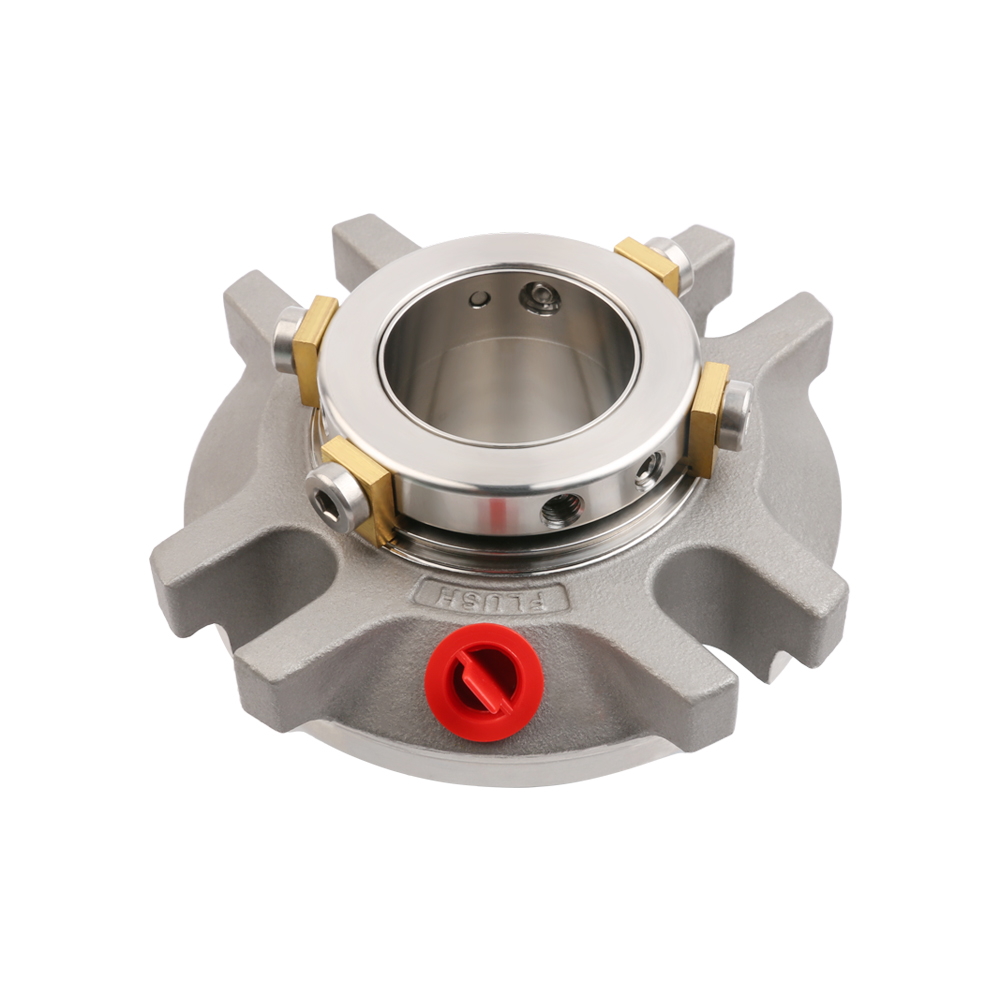

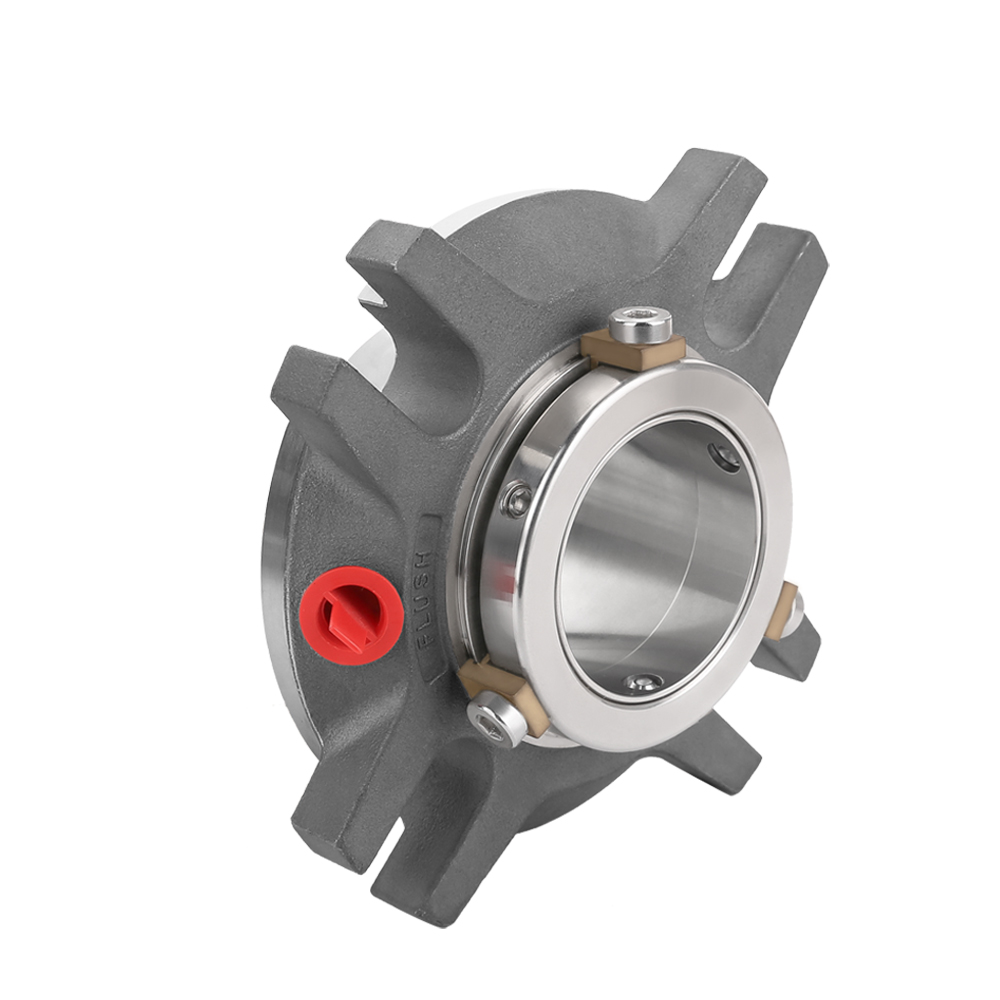

产品描述
产品特点
旋转补偿型密封端面。
平衡式密封端面，可减少热量产生、降低能耗并延长密封寿命。
模块化设计，通用部件标准化，可实现最大的灵活性和交付性能。
多弹簧设计，弹簧置于产品介质之外，以消除堵塞并延长密封寿命。
尺寸范围为 1.000 英寸至 4.000 英寸（24 毫米～100 毫米）
典型的工业应用
化工和石化工业。
石油、天然气和能源领域。
水处理和环境保护工程。
制药以及食品饮料行业。
危险化学品及特殊行业。
海洋和近海工程。
表格说明
推荐冲洗方案
| 介质端 | 01, 02, 03, 11, 12, 13, 14, 21, 22, 31, 32, 41 |
性能参数
| 温度 | -20 ° C ~ +120 °C |
| 压力 | ≤ 15 bar |
| 线速度 | ≤ 20 m/s |
| 轴直径 | 1.000 "至 4.000" (24mm~100mm) |

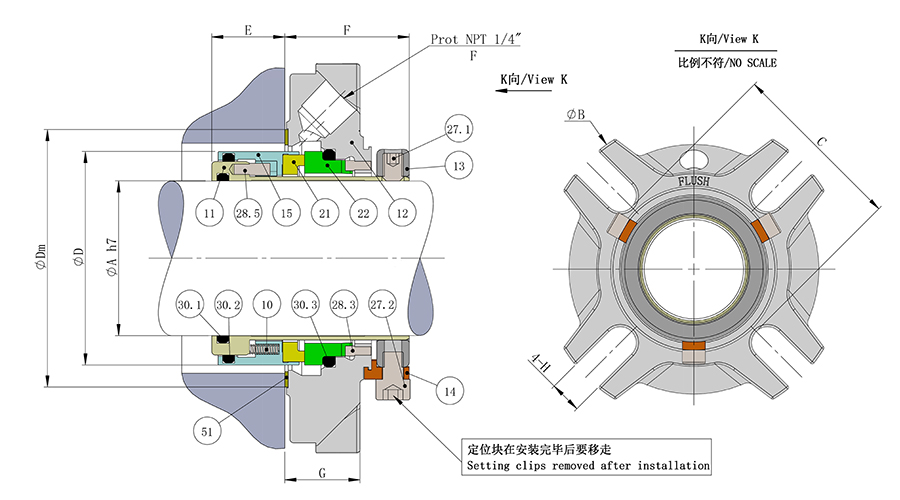

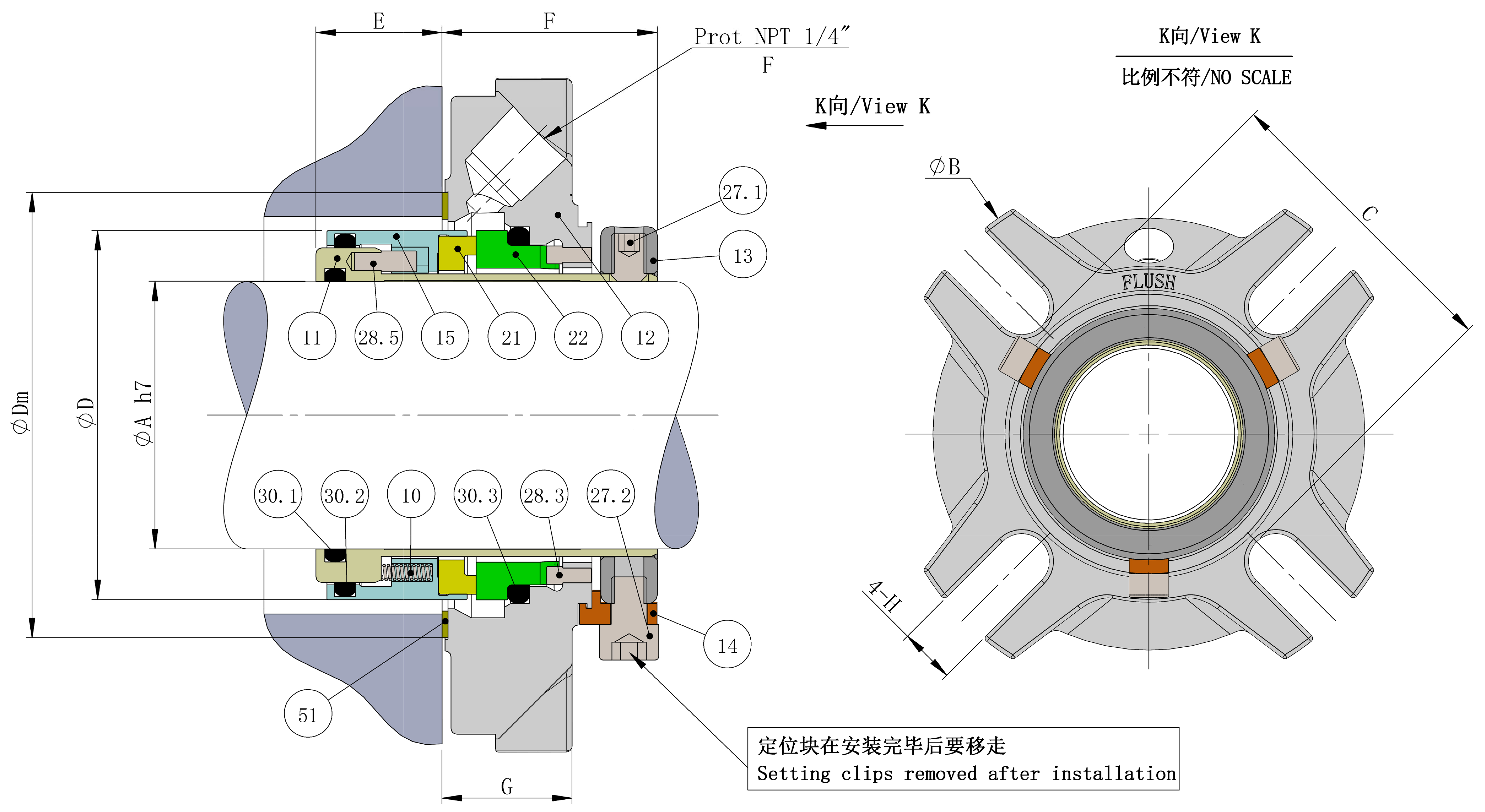

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 11 | 轴套 | 316SS 不锈钢 |
| 15 | 动环座 | 316SS 不锈钢 |
| 21 | 动环 | Carbon/SSIC/TC |
| 22 | 静环 | SSIC/TC |
| 13 | 压盖 | 316SS 不锈钢 |
| 12 | 定位环 | 316SS 不锈钢 |
| 30.1 | O型圈 | EPR/Viton/Aflas/Kalrez |
| 30.2 | O型圈 | EPR/Viton/Aflas/Kalrez |
| 30.3 | O型圈 | EPR/Viton/Aflas/Kalrez |
| 51 | 垫片 | 非石棉 |
| 10 | 弹簧 | Alloy 276 |
| 27.1 | 驱动螺钉 | 316SS 不锈钢 |
| 14 | 定位块 | 铜 / Brass |
| 27.2 | 定位螺钉 | 316SS 不锈钢 |
