产品描述
产品特点
静环补偿密封端面技术。
整装式结构减少在高温和低温工况中变形。
更高的温度极限，最高耐温220摄氏度，无镶嵌工艺的环面脱落和端面位移等问题。
更高的压力极限，最高压力可达25bar。
适用的腔体类型
适用于ISO 2858标准泵腔及其他紧凑型泵腔
可用作集装箱式机械密封，替代填料密封
模块化集装箱式设计，适用于一般工况
规格范围：1.000英寸至4.000英寸（24毫米～100毫米）
典型的工业应用
化工和石化工业。
石油、天然气和能源领域。
水处理和环境保护工程。
制药以及食品饮料行业。
危险化学品及特殊行业。
海洋和近海工程。
表格说明
推荐冲洗方案
| 介质端 | 01,02,03,11,12,13,14,21,22,31,32,41 |
性能参数
| 温度 | -20 ° C ~ +150 °C |
| 压力 | ≤ 20 bar |
| 线速度 | ≤ 20 m/s |
| 轴直径 | 1.000 "to 4.000" (24mm~100mm) |

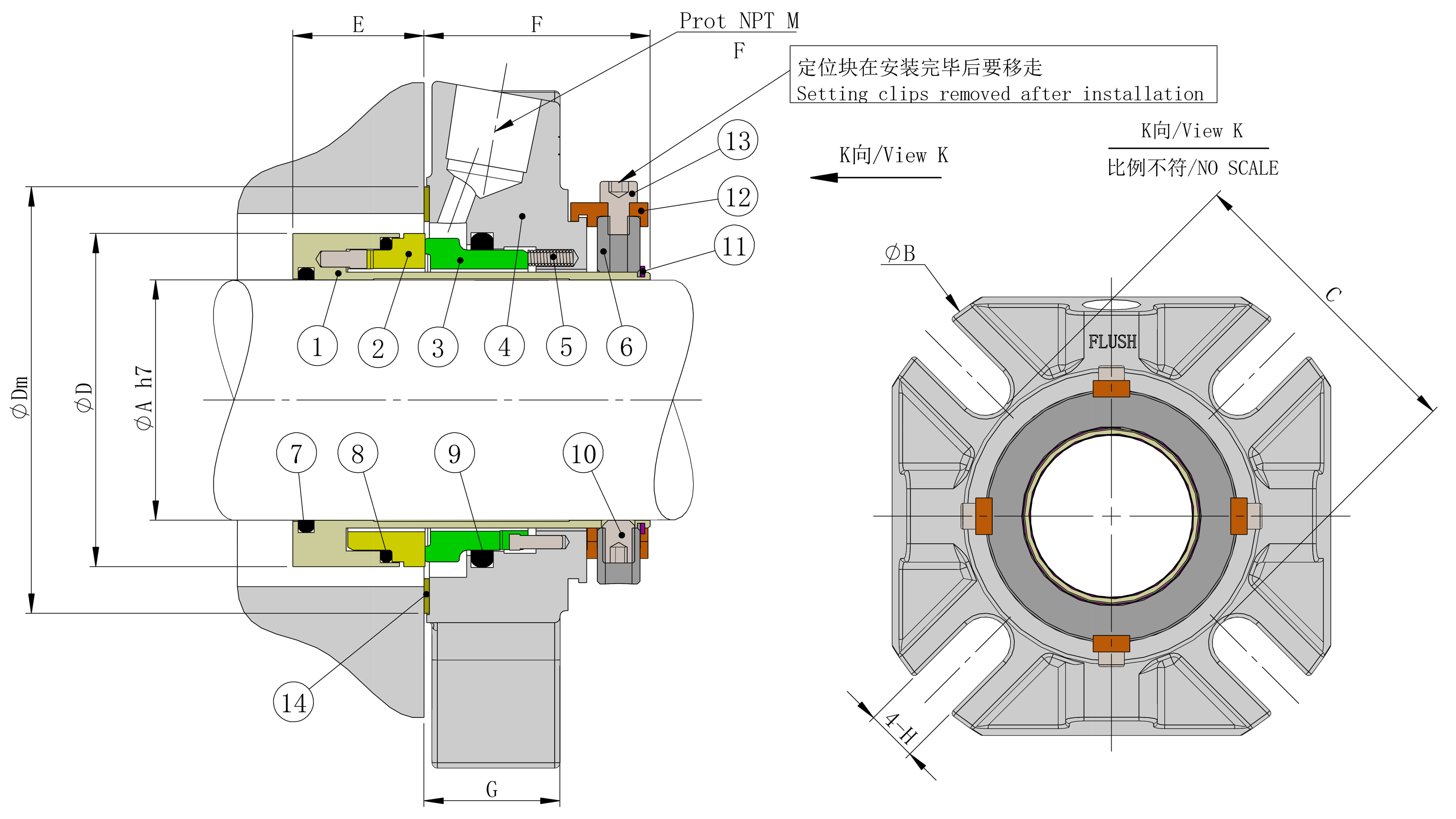

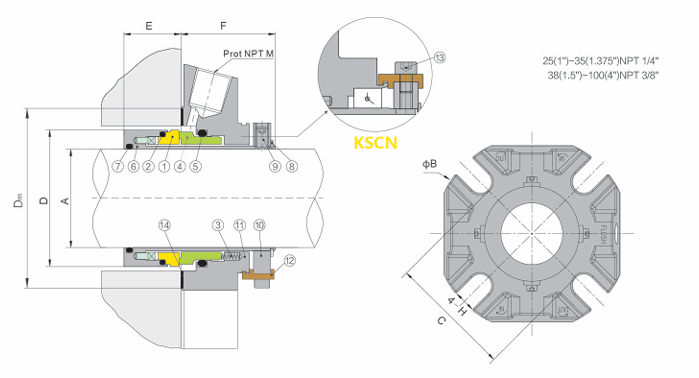

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS 不锈钢 |
| 2 | 动环 | SSIC/TC |
| 3 | 静环 | Carbon/SSIC/TC |
| 4 | 压盖 | 316SS 不锈钢 |
| 5 | 弹簧 | Alloy 276 |
| 6 | 定位环 | 316SS 不锈钢 |
| 7 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 8 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 9 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 10 | 驱动螺钉 | 316SS 不锈钢 |
| 11 | 卡簧 | 316SS 不锈钢 |
| 12 | 定位块 | 铜 |
| 13 | 定位螺钉 | 316SS 不锈钢 |
| 14 | 垫片 | 非石棉 / AF1 |
