典型的工业应用
化工和石化工业。
石油、天然气和能源领域。
水处理和环境保护工程。
制药以及食品饮料行业。
危险化学品及特殊行业。
海洋和近海工程。
 |

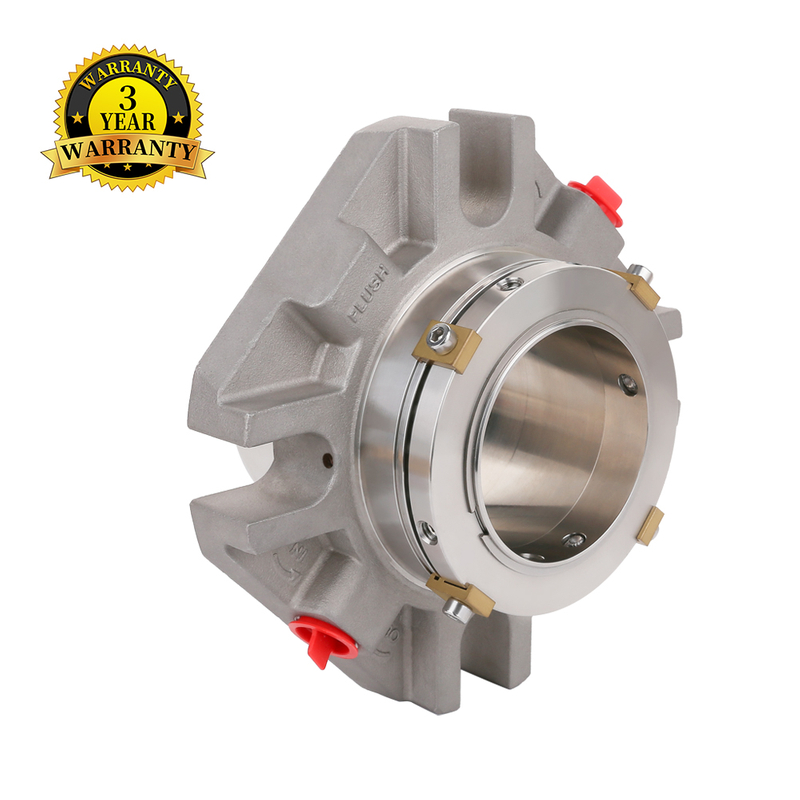

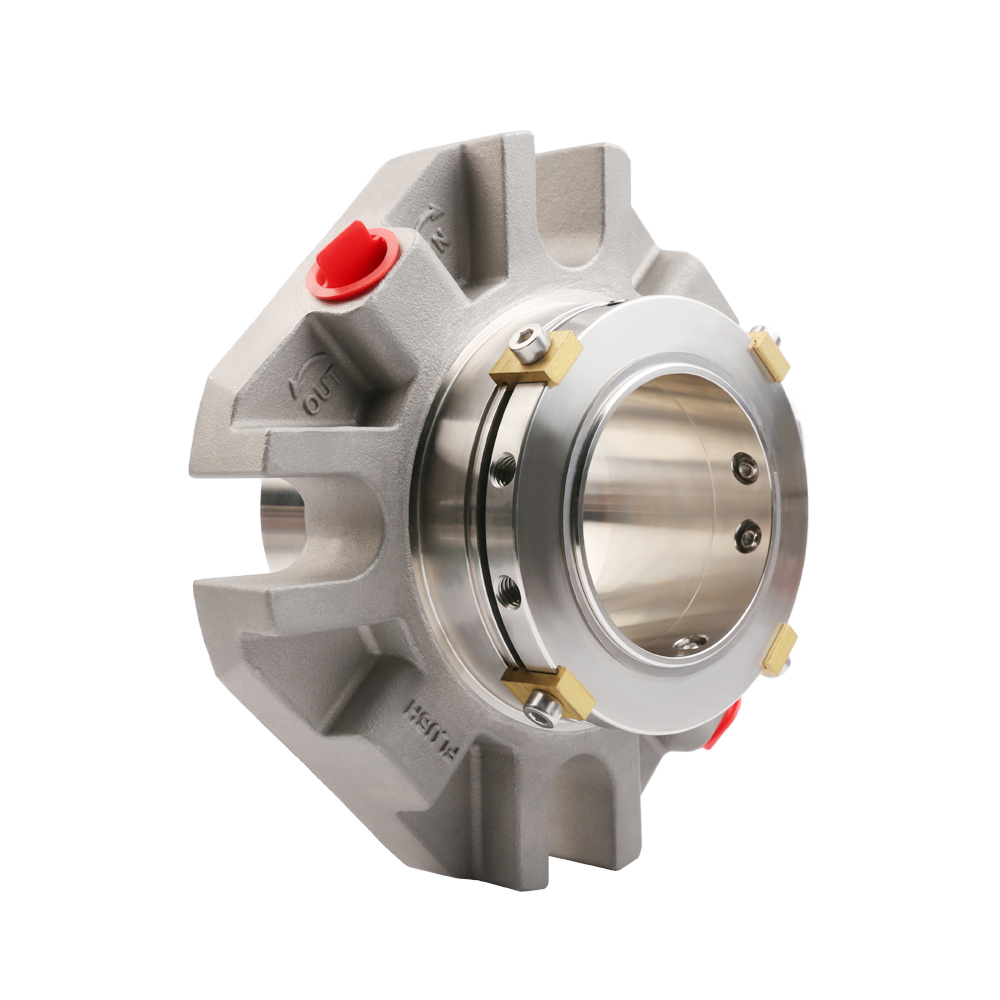

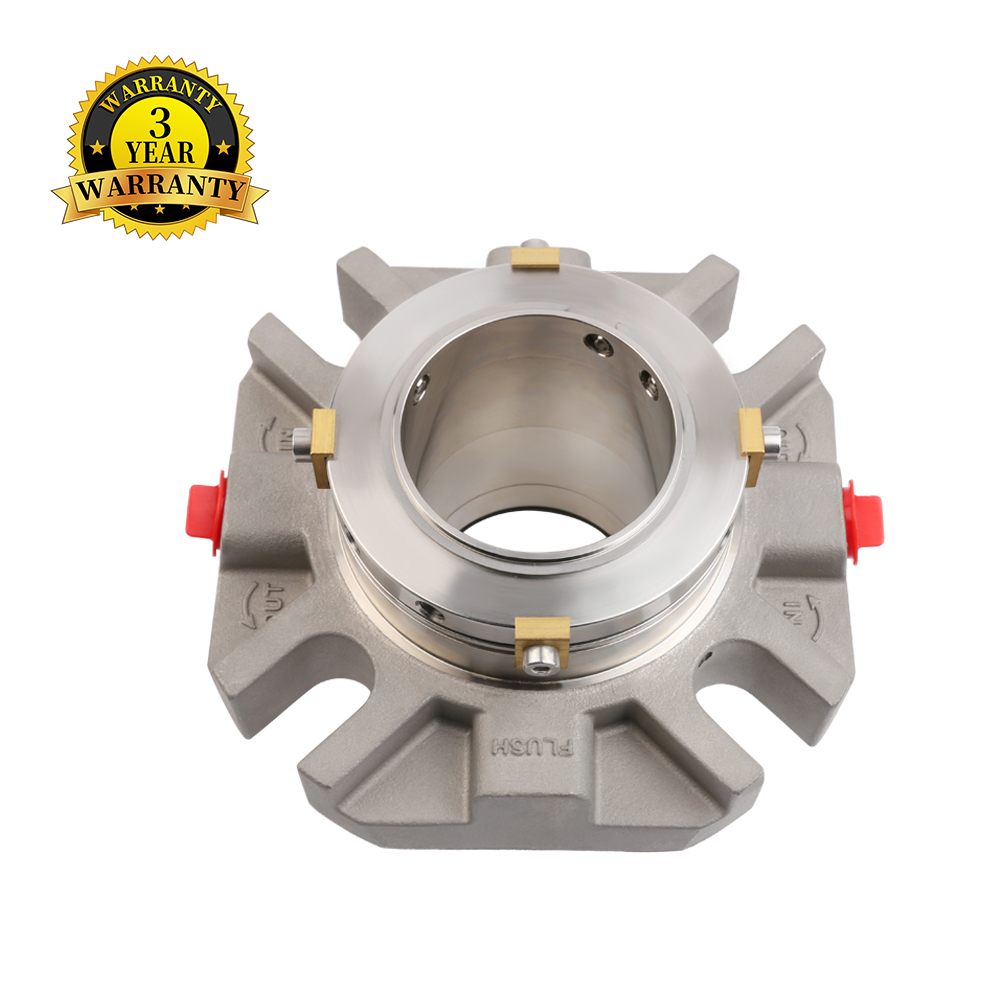

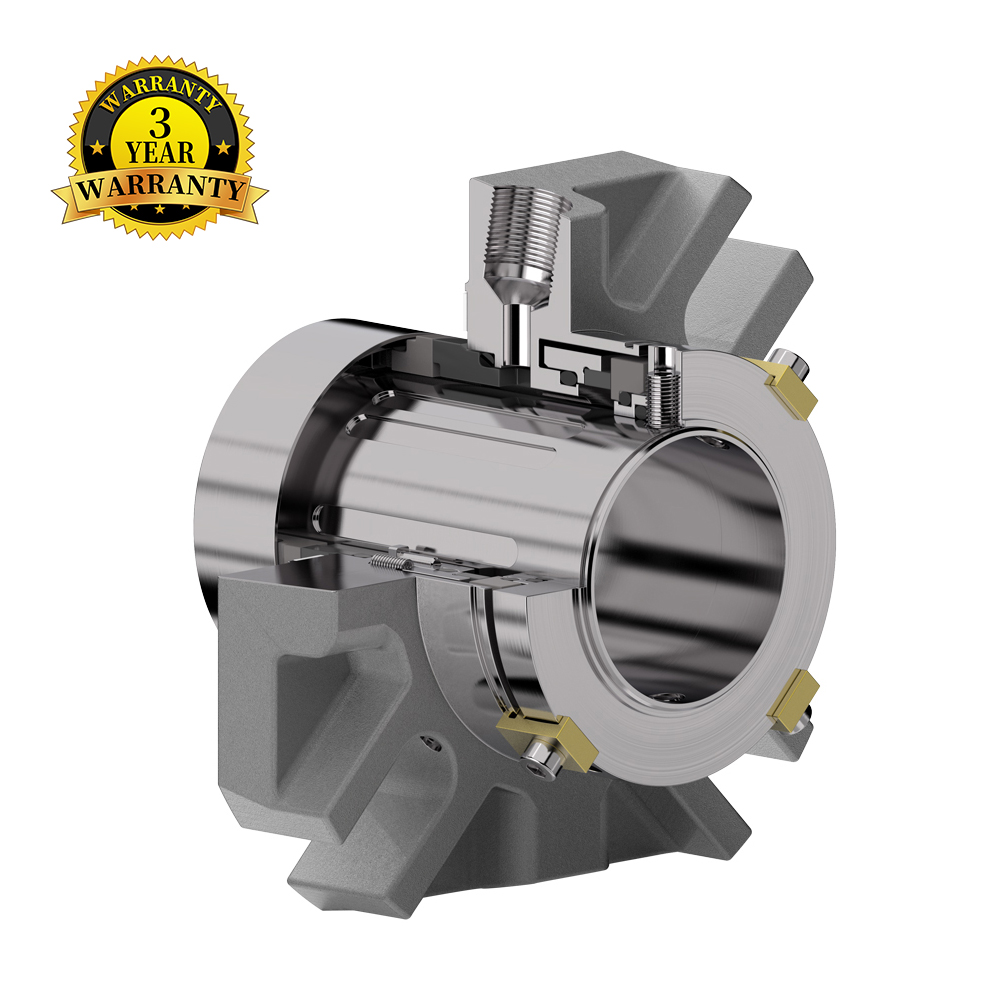

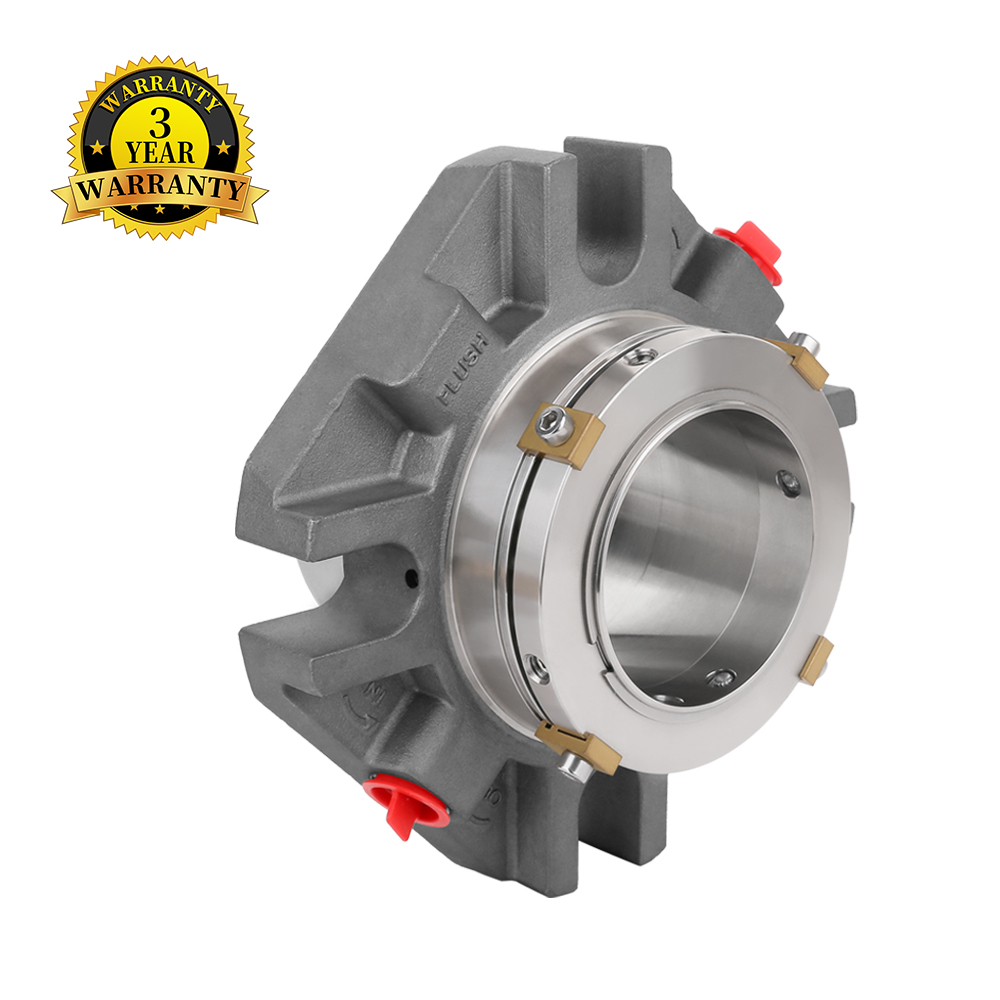

产品描述
产品特点
静环补偿密封端面技术。
介质端面双平衡式整装环设计。
整合的双向导流设计，轴套带有泵效环。
更高的温度极限，最高耐温220摄氏度，无镶嵌工艺的环面脱落和端面位移等问题。
更高的压力极限，最高压力可达25bar。
适用的腔体类型
适用于ISO 2858标准泵腔及其他紧凑型泵腔
可用作集装箱式机械密封，替代填料密封
模块化集装箱式设计，适用于一般工况
规格范围：1.000英寸至4.000英寸（24毫米～100毫米）
典型的工业应用
化工和石化工业。
石油、天然气和能源领域。
水处理和环境保护工程。
制药以及食品饮料行业。
危险化学品及特殊行业。
海洋和近海工程。
表格说明
推荐冲洗方案
性能参数

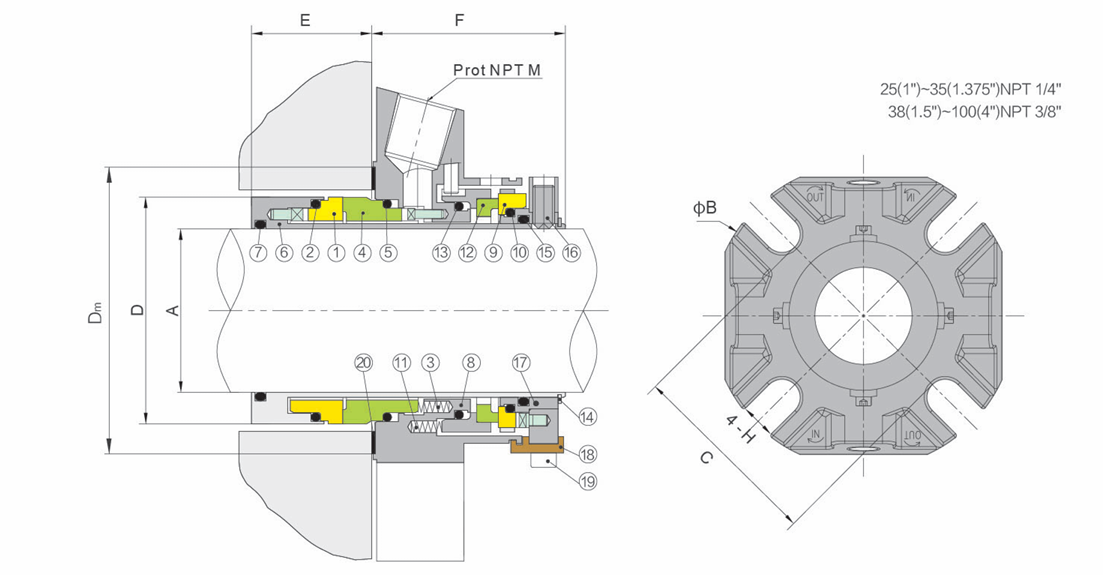

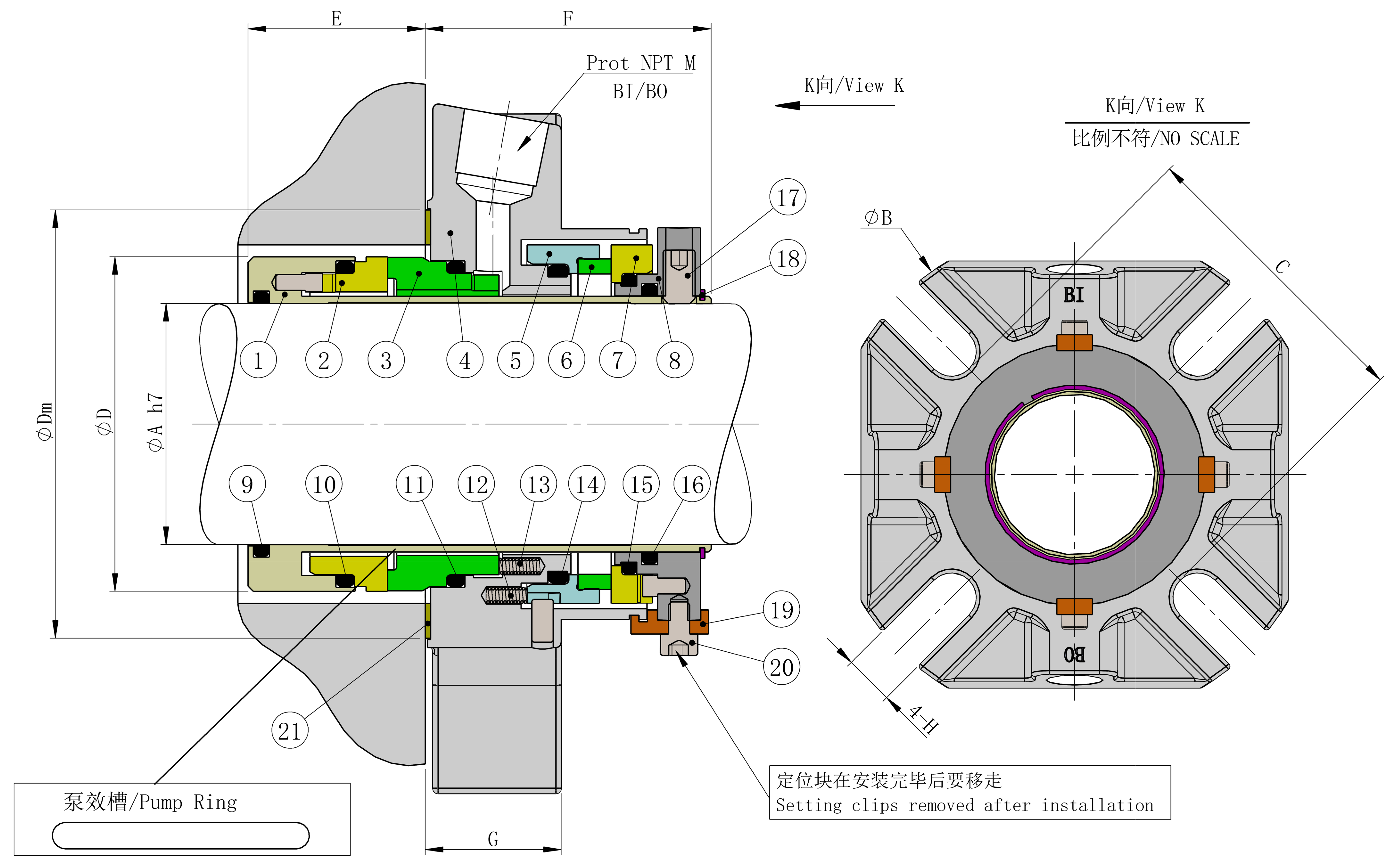

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS 不锈钢 |
| 2 | 一级动环 | SSIC/TC |
| 3 | 一级静环 | Carbon/SSIC/TC |
| 4 | 压盖 | 316SS 不锈钢 |
| 5 | 二级静环座 | 316SS 不锈钢 |
| 6 | 二级静环 | Carbon |
| 7 | 二级动环 | TC |
| 8 | 定位环 | 316SS 不锈钢 |
| 9 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 10 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 11 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 12 | 弹簧 | Alloy 276 |
| 13 | 弹簧 | Alloy 276 |
| 14 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 15 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 16 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 17 | 驱动螺钉 | 316SS 不锈钢 |
| 18 | 卡簧 | 316SS 不锈钢 |
| 19 | 定位块 | 铜 |
| 20 | 定位螺钉 | 316SS 不锈钢 |
| 21 | 垫片 | 非石棉 / AF1 |
