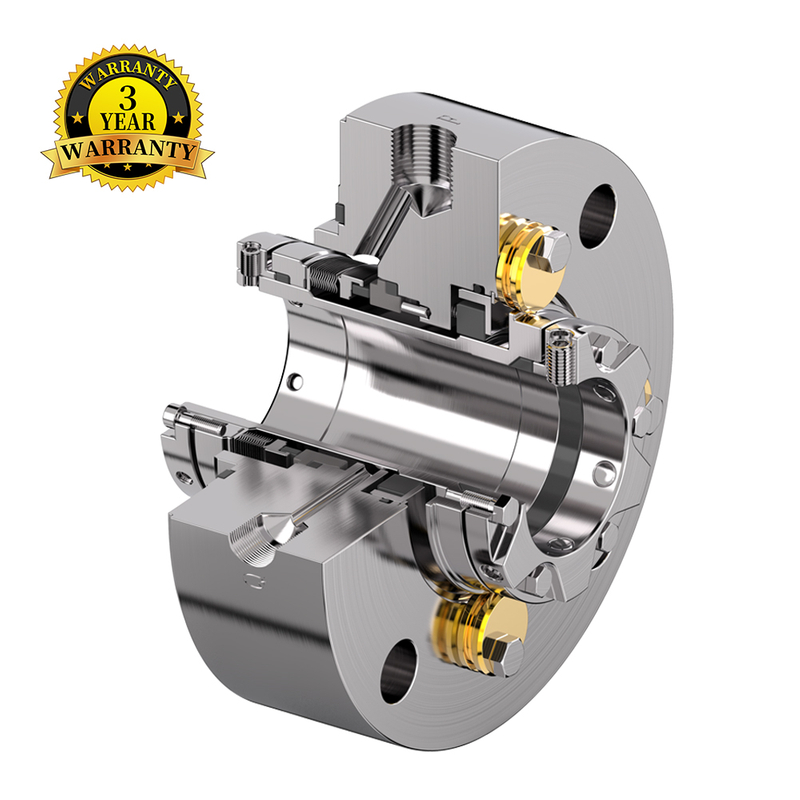

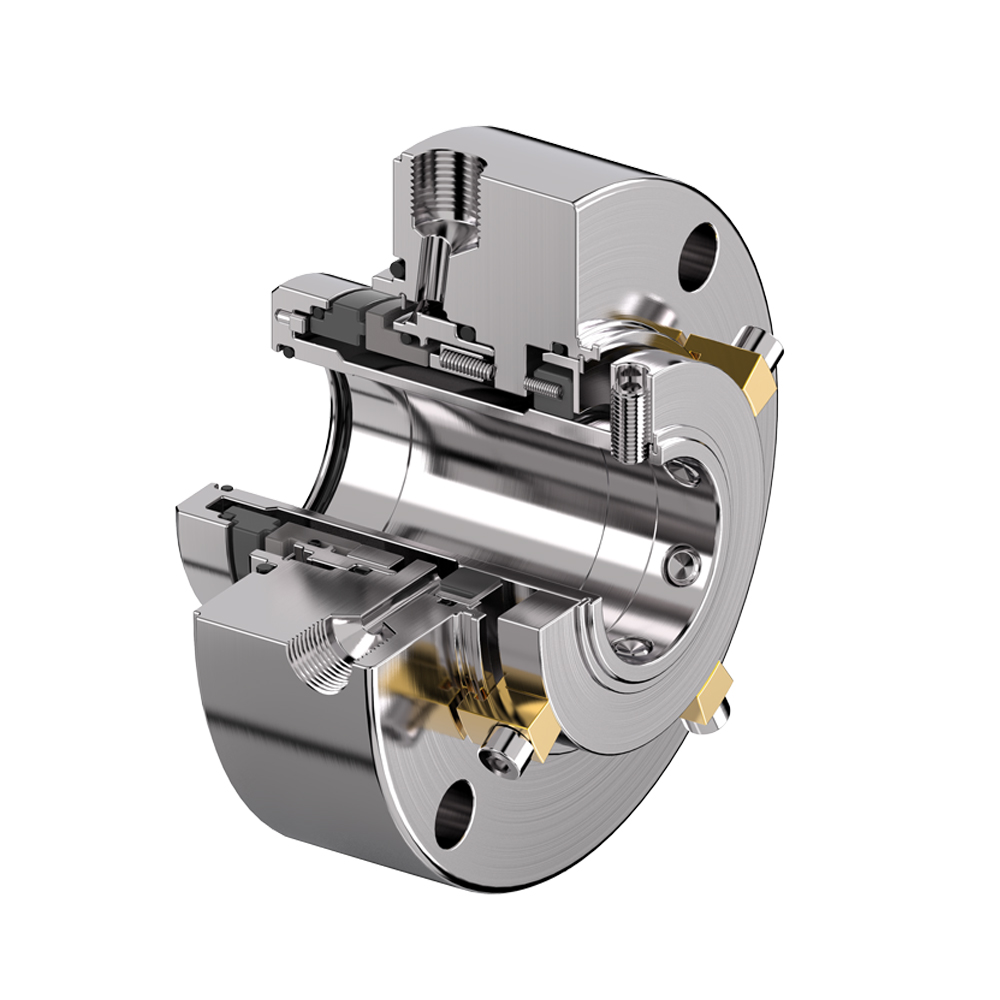

产品描述
API 682 类别 2/3，C型，布置方式1
单端面密封配置
平衡式设计
可双向旋转
集装式结构
旋转金属波纹管设计
典型工业应用
API 610 标准泵
炼油工艺
石油与天然气工业
石油化学工业
化学工业
电站技术
液化石油气装置
 |
产品描述
技术特点
主要设计用于满足API 682标准定义的石油和天然气行业应用要求。
密封配置为1CW-FL，即采用浮动节流衬套的接触式单端面湿式密封。
旋转金属波纹管与柔性石墨的组合能有效应对各种高温或低温工况。
密封采用分布冲洗方式，可均匀冷却摩擦表面。
配备急冷与排放接口。
较窄的密封面宽度有助于降低发热量和功耗。
延长密封使用寿命。
产品描述
API 682 类别 2/3，C型，布置方式1
单端面密封配置
平衡式设计
可双向旋转
集装式结构
旋转金属波纹管设计
典型工业应用
API 610 标准泵
炼油工艺
石油与天然气工业
石油化学工业
化学工业
电站技术
液化石油气装置
表格说明
推荐管路方案
| 工艺侧 | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| 大气侧 | 61, 62, 65A, 65B |
性能参数
| 轴径 | 20 ~ 110 毫米 (0.79" ~ 4.33") |
| 压力 | ≤ 16 巴 |
| 温度 | -40 °C ~ +400 °C |
| 滑动速度 | ≤ 25 米/秒 |

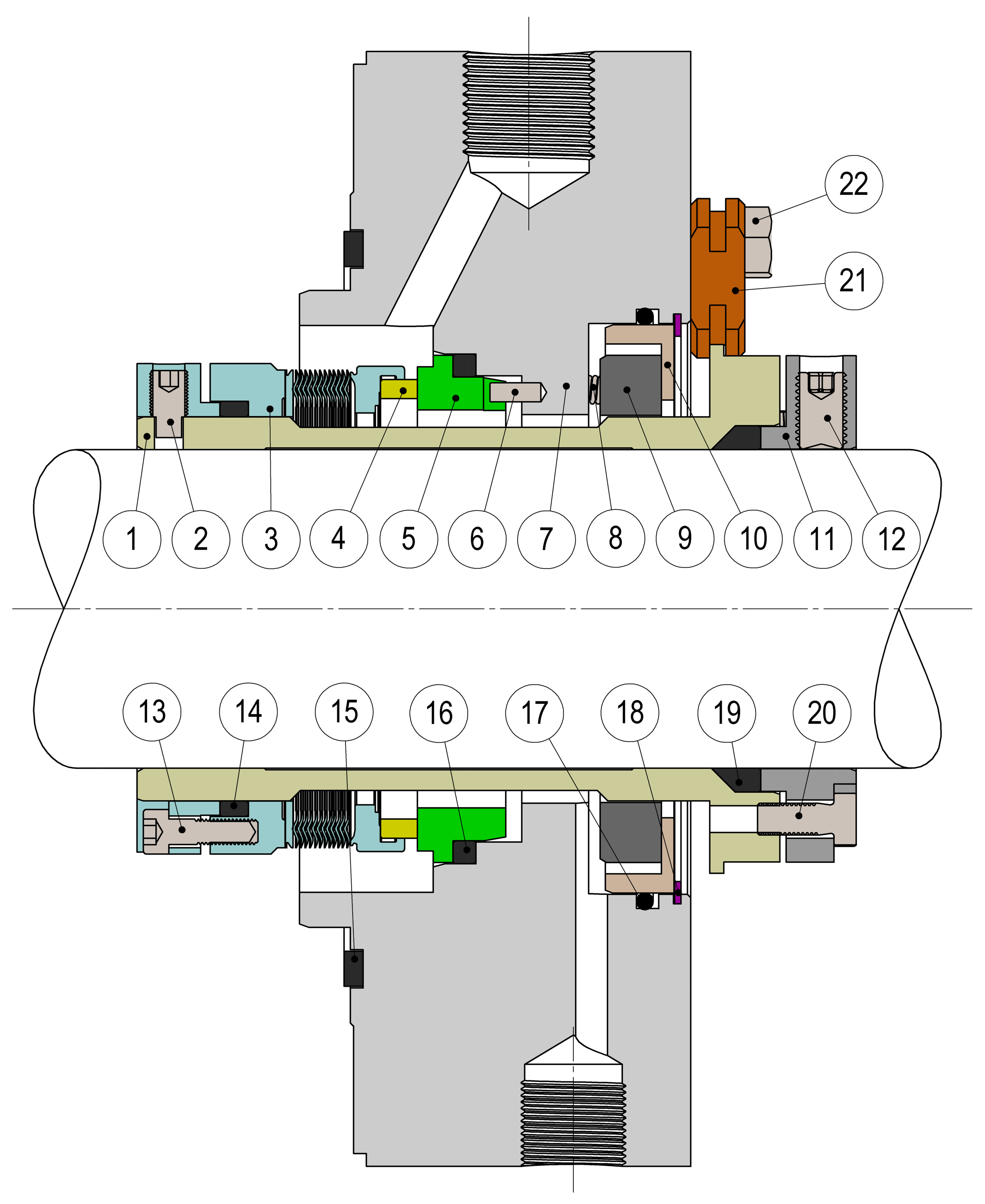

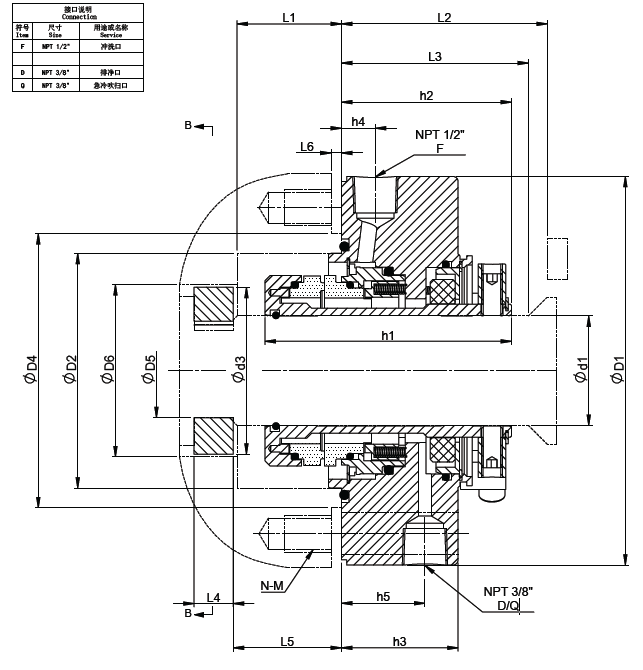

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 2 | 传动螺钉 | A2-70 |
| 3 | 金属波纹管 | AM350/Hast.276.Hast.718 |
| 4 | 动环 | Carbon/SIC/TC |
| 5 | 静环 | Carbon/SIC/TC |
| 6 | 销钉 | 316SS |
| 7 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 8 | 弹簧 | Hast.C |
| 9 | 衬套环 | Carbon |
| 10 | 衬套环座 | 316SS |
| 11 | 夹紧环 | 316SS |
| 12 | 传动螺钉 | A2-70 |
| 13 | 夹紧螺钉 | A2-70 |
| 14 | 石墨垫片 | Graphite |
| 15 | 石墨垫片 | Graphite |
| 16 | 石墨垫片 | Graphite |
| 17 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 18 | 挡圈 | 316SS |
| 19 | 石墨垫片 | Graphite |
| 20 | 夹紧螺钉 | A2-70 |
| 21 | 调整夹 | 304SS |
| 22 | 定位螺钉 | A2-70 |
