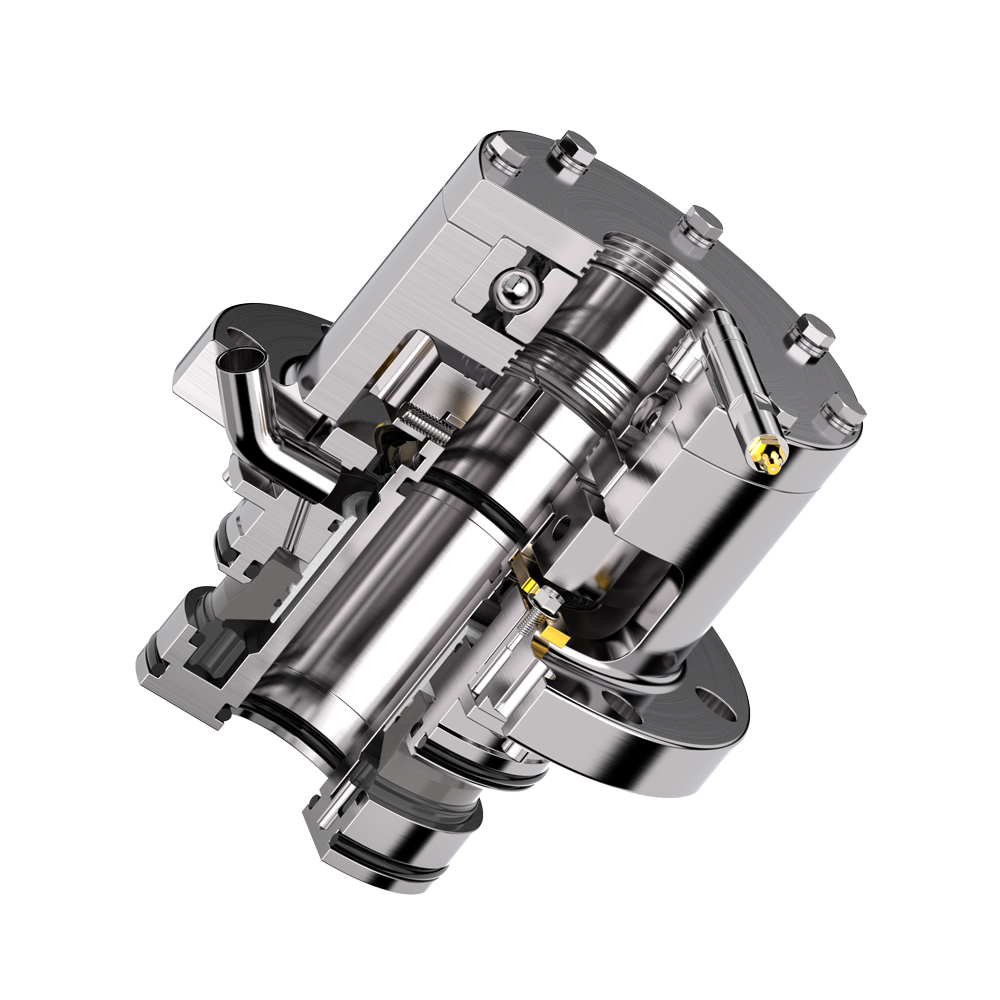

产品描述
产品特点
单密封环设计，具备反向承压能力，可减轻密封端面负荷，延长密封使用寿命，并支持在真空环境中运行。
轴部采用耐磨设计，通过锁紧抱箍方式夹紧轴体，而非使用紧定螺钉。
内侧可选配凹槽，防止石墨碎屑进入反应釜。
模块化设计，配备多种可选组件，以适应更复杂的工况。
由输送介质自身实现润滑与冷却，无需额外配置液压系统。
与介质接触的部件采用特种塑料，可更有效地防止结垢和腐蚀。
烟气脱硫（FGD）
湿法冶金
生物技术
表格说明
性能参数
| 工作压力 | 真空7bar（abs.） |
| 容器温度 | -20 °C ~ +80 °C |
| 轴尺寸 | 40 ~ 120 mm |
| 滑动速度 | ≤ 5 m/s |

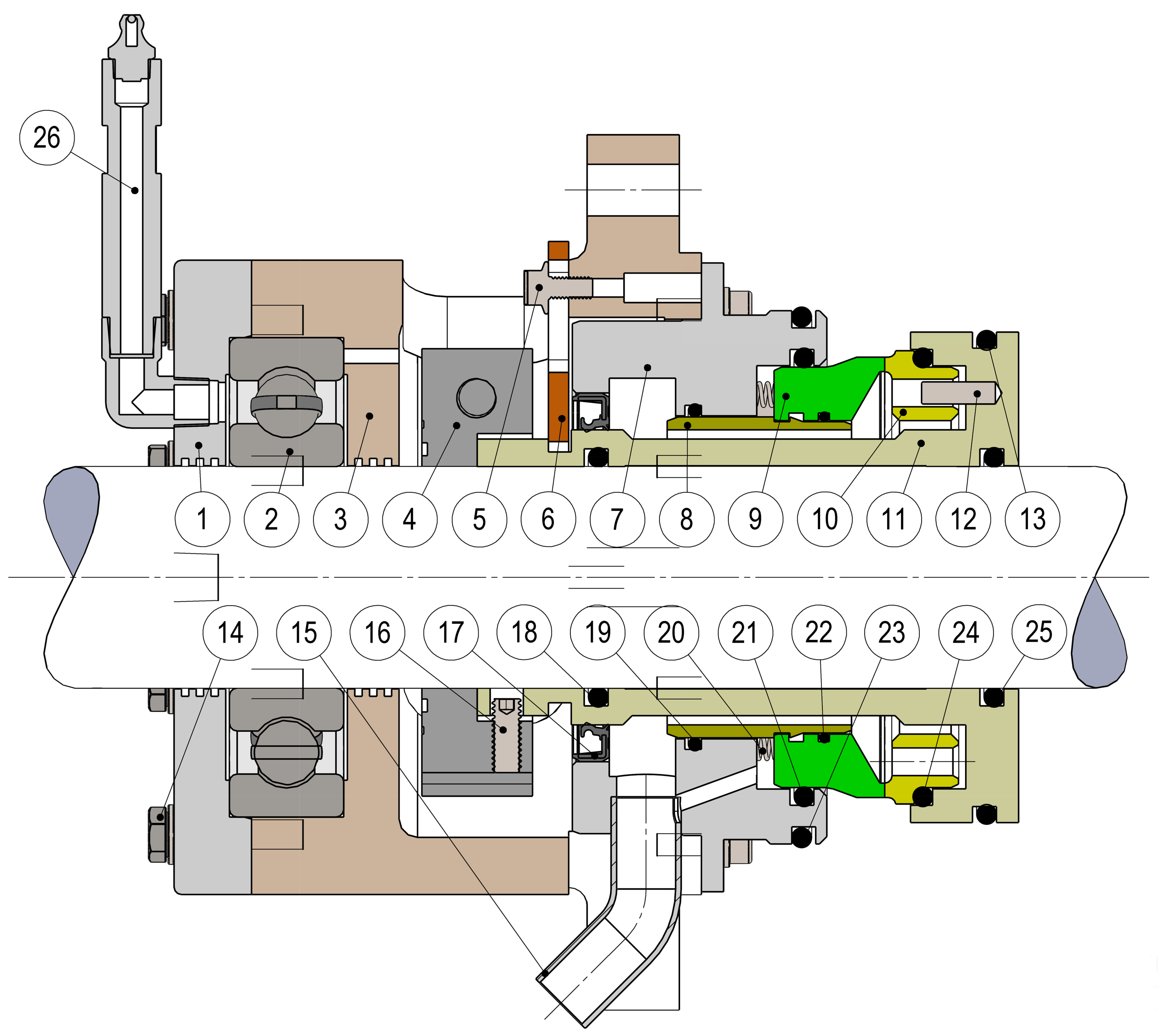

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴承座 | 316SS |
| 2 | 轴承 | Bearing steel |
| 3 | 压盖 | 316SS |
| 4 | 夹紧环 | 316SS |
| 5 | 紧定螺钉 | A2-70 |
| 6 | 定位块 | 304SS |
| 7 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 8 | 导流环 | PTFE/316SS |
| 9 | 静环 | Carbon/SIC/TC |
| 10 | 动环 | Carbon/SIC/TC |
| 11 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 12 | 销钉 | 316SS |
| 13 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 14 | 紧定螺钉 | A2-70 |
| 15 | 弯管 | 316SS |
| 16 | 传动螺钉 | A2-70 |
| 17 | 油封 | NBR/FKM |
| 18 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 19 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 20 | Spring | Hast.C/316SS |
| 21 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 22 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 23 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 24 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 25 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 26 | 注油装置 | 316SS/Cu |
