功能应用
平衡型机械密封，环面润滑既可以由介质提供又可以由隔离液提供。
由两对相同的密封环以背对背形式布置。
适用于最高40bar 的范围应用的理想机械密封。
模块化设计的应用为实现多种不同的功能扩展提供了可能。
全球搅拌设备中应用最为广泛的机械密封。
可选附件
用于冷却的短式隔热套
用于冷却的水套
集屑环
冲洗装置
典型工业应用领域
化工
聚合物
特种化学品
配方型消费品
药品与化妆品
生物燃料与生物炼制
 |

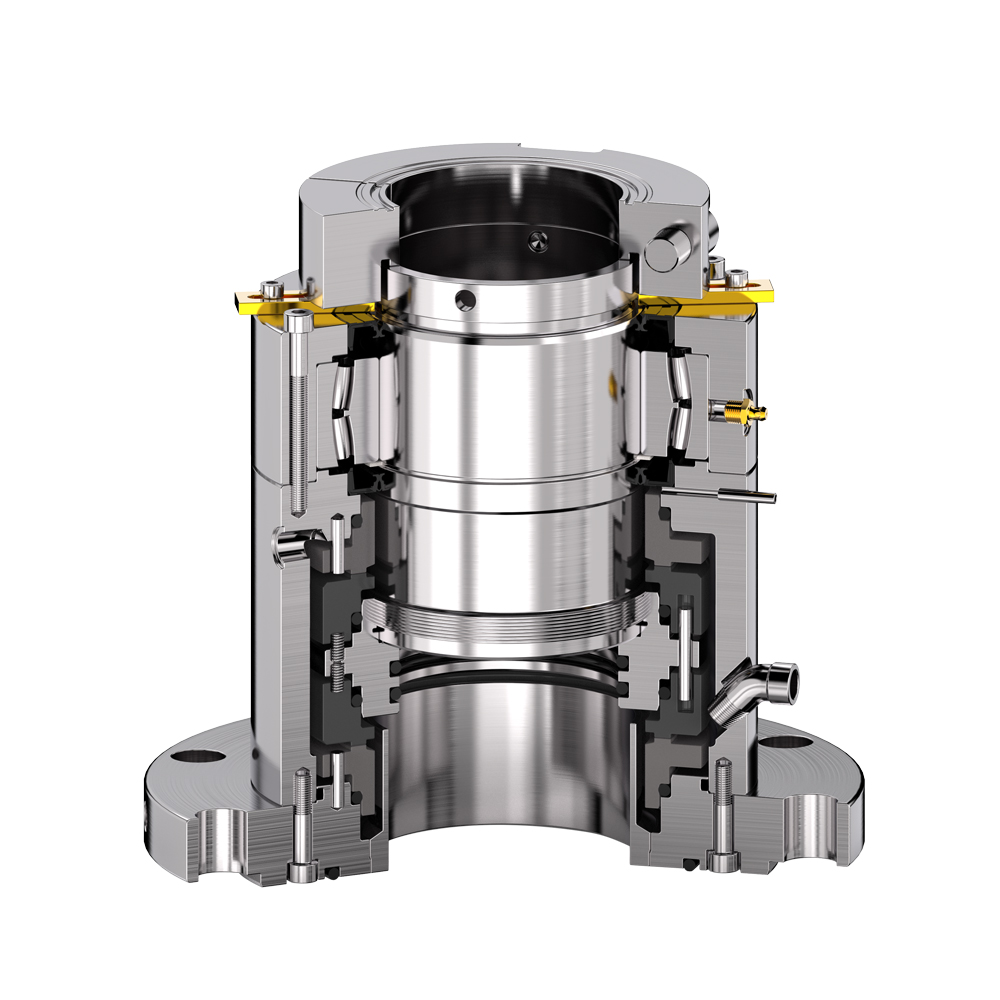

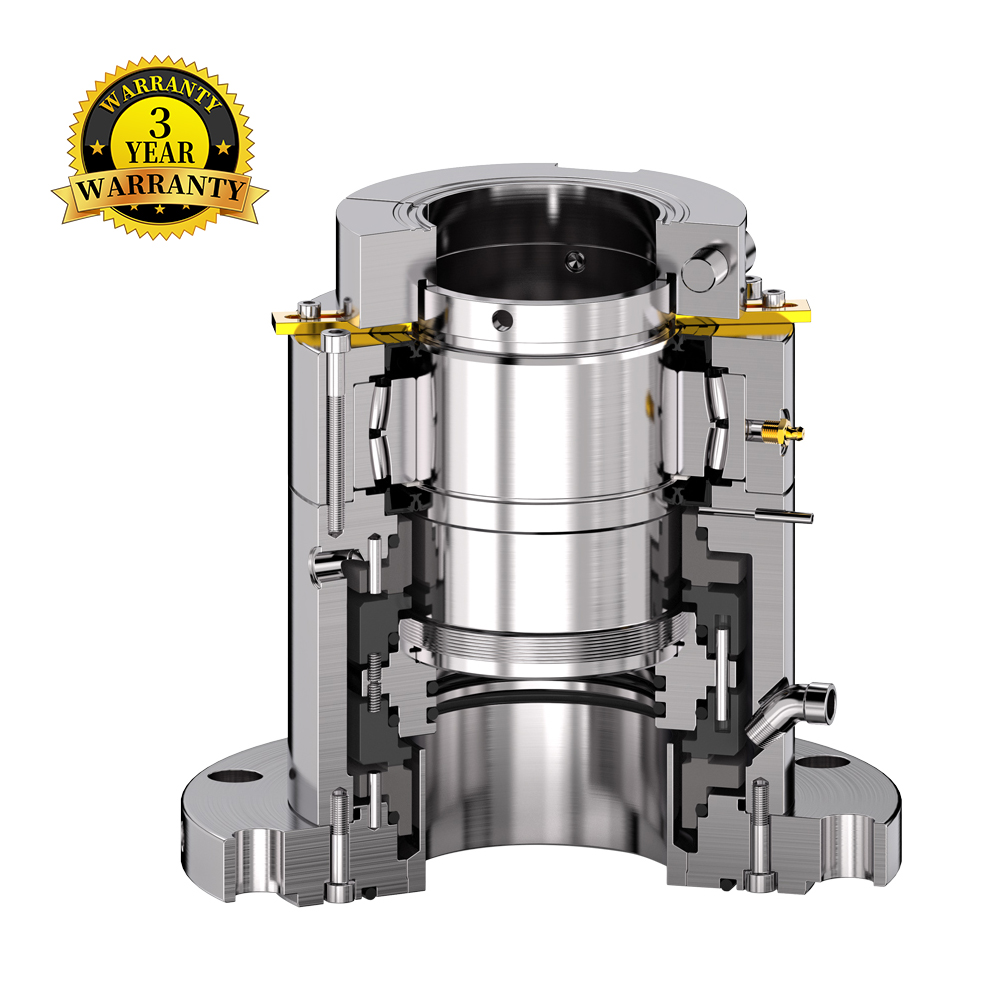

产品描述
产品特点
采用双平衡密封环设计，具备反向承压能力，可降低密封端面负荷，延长密封使用寿命，并支持在真空环境下运行。
轴部采用耐磨设计，通过锁紧抱箍方式夹紧轴体，而非使用紧定螺钉。
内侧可选配沟槽结构，防止石墨碎屑进入反应釜。
模块化设计，配备多种可选组件，以适应更复杂的工况条件。
功能应用
平衡型机械密封，环面润滑既可以由介质提供又可以由隔离液提供。
由两对相同的密封环以背对背形式布置。
适用于最高40bar 的范围应用的理想机械密封。
模块化设计的应用为实现多种不同的功能扩展提供了可能。
全球搅拌设备中应用最为广泛的机械密封。
可选附件
用于冷却的短式隔热套
用于冷却的水套
集屑环
冲洗装置
典型工业应用领域
化工
聚合物
特种化学品
配方型消费品
药品与化妆品
生物燃料与生物炼制
表格说明
性能参数
| 温度 | -20 °C ~ +160 °C |
| 温度 (水套冷却) | 176 °C ~ +260 °C |
| 温度 (短式隔热套) | ≥260℃ |
| 压力 | 0-40 Bar |
| 线速度 | 最高 20 m/s |
| 适用介质 | 酸、碱、低浓度浆料、水、油及其他类似介质 |

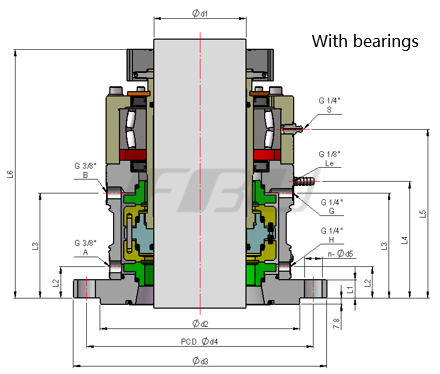

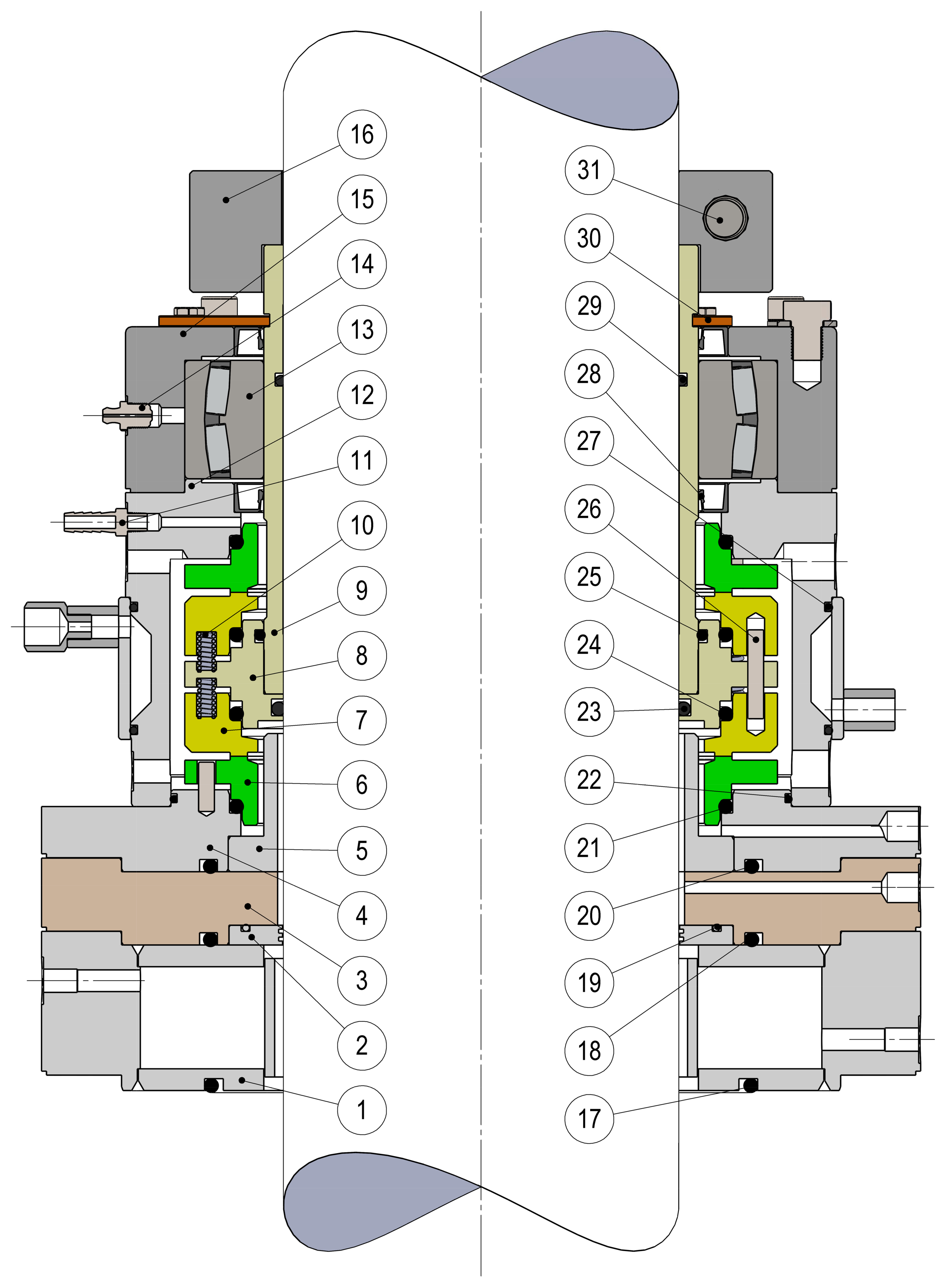

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 导流环 | PTFE/316SS |
| 2 | 法兰 | 316SS/Hast.C/D2205/D2507/904L |
| 3 | 静环 | Carbon/SIC/TC |
| 4,27 | 销钉 | 316SS/304SS |
| 5,9 | 动环 | Carbon/SIC/TC |
| 6 | 动环座 | 316SS/Hast.C/D2205/D2507/904L |
| 7 | 弹簧 | Hast.C |
| 8 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 10 | 静环 | Carbon/SIC/TC |
| 11 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 12 | 油封 | NBR/FKM |
| 13 | 卡簧 | 316SS/304SS |
| 14 | 轴承 | Bearing Steel |
| 15,19,32 | 螺钉 | A2-70 |
| 16 | 定位块 | 304SS |
| 17 | 抱紧环 | 316SS/304SS |
| 18,20,21 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 22,23,24 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 25 | 螺纹弯头 | 304SS/316SS |
| 26,28,31 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 29 | 空心销钉 | 316SS/304SS |
| 30 | 注油嘴 | Cu |
| 33 | 螺钉 | A2-70 |
| 序号 | 零件名称 | 材料 |
| 1 | 水室 | 316SS/Hast.C/D2205/D2507/904L |
| 2 | 衬套环 | PTFE |
| 3,4 | 法兰 | 316SS/Hast.C/D2205/D2507/904L |
| 5 | 销钉 | 316SS |
| 6 | 静环 | Carbon/SIC/TC |
| 7 | 动环 | Carbon/SIC/TC |
| 8 | 旋转阀座 | 316SS/Hast.C/D2205/D2507/904L |
| 9 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 10 | 弹簧 | Hast.C/316SS |
| 11 | 软管接头 | 304SS/316SS |
| 12 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 13 | 轴承 | Bearing Steel |
| 14 | 注油嘴 | Cu |
| 15 | 轴承座 | 316SS/304SS |
| 16,30 | 定位块 | 304SS |
| 17,18,19 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 20,21,22 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 23,24,25 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 26 | 销钉 | 316SS/304SS |
| 27,29 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 28 | 油封 | NBR/FKM |
| 31 | 螺钉 | A2-70 |
