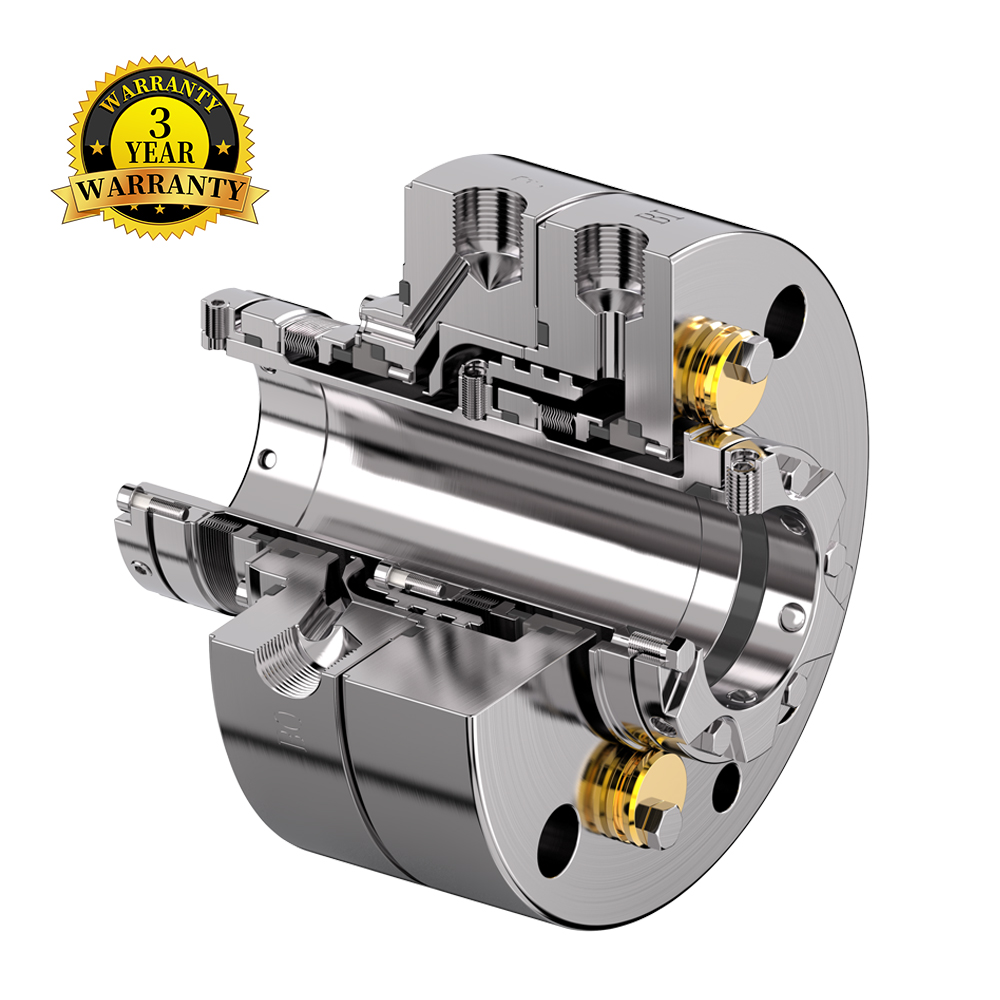

产品描述
API 682 类别2与3，B型，布置方式2与3密封
双端面密封，采用背对背配置
平衡式设计
可双向旋转
集装式结构
适用于光轴
旋转金属波纹管设计
典型工业应用
API 610标准泵
化学与石油化学工业
冷介质
高粘度介质
热介质
发电厂
炼油工艺
石油与天然气工业
电站技术
 |
产品描述
技术特点
主要设计用于满足API 682标准定义的石油与天然气行业应用要求。
内、外侧密封均采用柔性石墨与金属波纹管的组合设计，最大程度确保在高温工况下的可靠性。
在高温工况下，特殊的泵效环设计能最大限度耗散前端介质产生的热量。
静止环采用结构限位设计。
也可提供适用于更高粘度介质的泵送螺杆。
外侧密封与 Plan 52 方案结合可提供额外阻封效果；而 Plan 53A/53B/54 方案则能最大限度阻止高危流体泄漏至大气。
在布置方式2或3下运行性能良好，可实现泄漏控制或消除工艺排放。
坚固的设计，确保长久的使用寿命。
产品描述
API 682 类别2与3，B型，布置方式2与3密封
双端面密封，采用背对背配置
平衡式设计
可双向旋转
集装式结构
适用于光轴
旋转金属波纹管设计
典型工业应用
API 610标准泵
化学与石油化学工业
冷介质
高粘度介质
热介质
发电厂
炼油工艺
石油与天然气工业
电站技术
表格说明
推荐管路方案
| 工艺侧 | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| 密封间 | 52, 53A, 53B, 53C, 54 |
| 大气侧 | 61, 62, 65A, 65B |
性能参数
产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 2,9,29 | 传动螺钉 | A2-70 |
| 3,11 | 金属波纹管 | AM350/Hast.276.Hast.718 |
| 4,12 | 动环 | Carbon/SIC/TC |
| 5,13 | 静环 | Carbon/SIC/TC |
| 6 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 7,14 | 定位销 | 316SS |
| 8 | 导流环 | 316SS |
| 10 | 旋转座 | 316SS |
| 15 | 压盖 | 316SS |
| 16 | 夹紧环 | 316SS |
| 17,19,23 | 夹紧螺钉 | A2-70 |
| 18,21,22 | 石墨垫片 | Graphite |
| 20 | 推力环 | 316SS |
| 24,25,26 | 石墨垫片 | Graphite |
| 27 | 石墨垫片 | Graphite |
| 28,30 | 夹紧螺钉 | A2-70 |
| 31 | 调整夹 | 304SS |
