产品描述
技术特点
固定式补偿密封端面，采用平衡设计，确保在压力波动情况下也能稳定运行。
单弹簧补偿结构，轴向跳动量更大，可达±2毫米。
模块化设计，配备标准化通用组件，有助于降低维护成本。
弹簧不与介质接触，确保机械密封具有较长的使用寿命。
通过轴肩定位，安装简便，降低人为误差风险。安装时无需测量。
镶嵌环面结构：密封环无传动销，避免启动时密封面破裂。
无整体冲洗口；密封面冲洗需使用苏尔寿泵盖上的冲洗口。
适用腔体型式
尺寸符合苏尔寿APP泵，涵盖轴径包括30、40、50、60、80、90。
典型工业应用
2210系列是专为清洁和润滑性流体设计的特殊密封，例如水、各类油、溶剂和原料[浓度<2%]。它通常用于造纸厂、纸板厂和发电厂的泵中。该密封是专门为苏尔寿的APP和APT系列泵设计的。
表格说明
推荐管路方案
| 工艺侧 | 01、02、03、11、12、13、21、22 | ||
性能参数
| 压力 | ≤ 15 bar |
| 温度 | -20°C ~ +120°C |
| 滑动速度 | ≤ 20 m/s |
| 材料选项 | 316SS、双相钢等 |
| 适用介质 | 水、各类油、溶剂、纸浆及其他介质 |

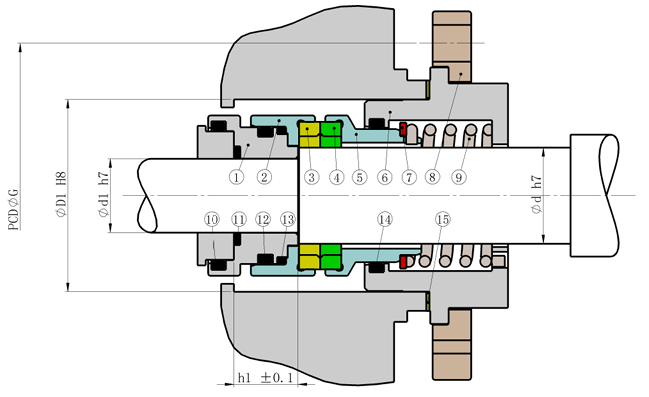

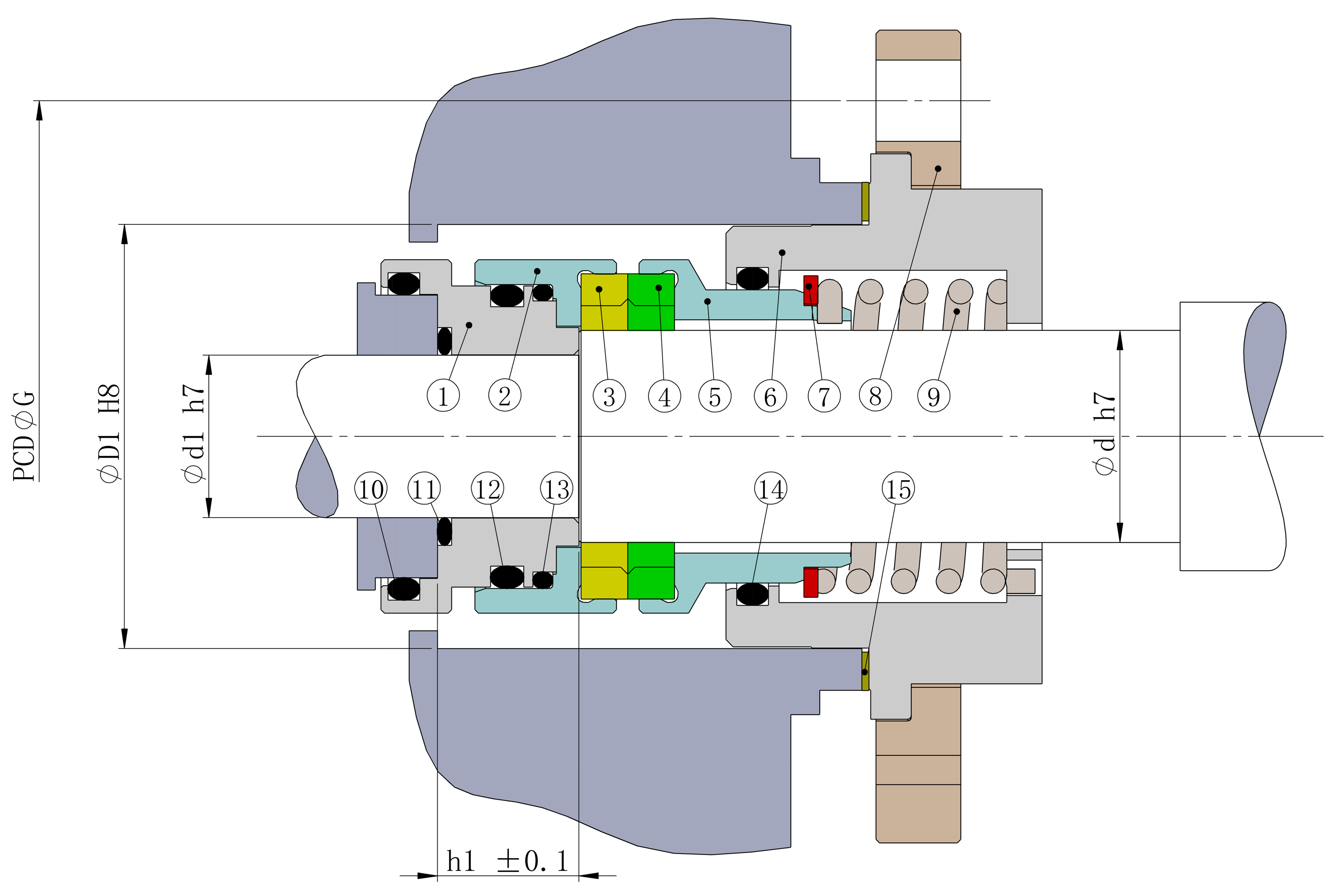

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 尾座 | 316SS |
| 2 | 动环座 | 316SS |
| 3 | 动环 | SSIC |
| 4 | 静环 | SSIC |
| 5 | 静环座 | 316SS |
| 6 | 压盖 | 316SS |
| 7 | 挡圈 | 316SS |
| 8 | 法兰盘 | 316SS |
| 9 | 弹簧 | 316SS/Hast.C |
| 10 | O型圈 | FKM/EPDM/Aflas/Kalrez/TA2 |
| 11 | O型圈 | PTFE |
| 12 | O型圈 | FKM/EPDM/Aflas/Kalrez/TA2 |
| 13 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 14 | O型圈 | FKM/EPDM/Aflas/Kalrez/TA2 |
| 15 | 垫片 | PTFE |
