适用的腔体类型
适用于ANSI标准腔体的密封。
符合AEME B73.1，B73.2标准泵腔尺寸。 模块化集装式设计，配有冲洗孔和急冷吹扫口 尺寸从1.375英寸至3.625英寸（34.9毫米～66.67毫米）不等。
典型的工业应用
化工和石化工业。
石油、天然气和能源领域。
水处理和环境保护工程。
制药以及食品饮料行业。
危险化学品及特殊行业。
海洋和近海工程。
 |
产品描述
产品特点
静环补偿密封端面技术。
密封环采用整体式结构设计，提升了其在高温、高压工况下的运行稳定性。
密封环驱动结构具有较大的接触面积，可有效防止设备启停时因输送高黏度介质而导致的密封环损伤。
承压与耐温能力更高：最高耐温达160℃，且因采用镶嵌工艺而不会出现密封环脱落、端面位移等问题。
配备大直径（3/8英寸）接口，适用于轴径大于35 mm的工况，以最大限度提升冷却效果。
适用的腔体类型
适用于ANSI标准腔体的密封。
典型的工业应用
化工和石化工业。
石油、天然气和能源领域。
水处理和环境保护工程。
制药以及食品饮料行业。
危险化学品及特殊行业。
海洋和近海工程。
表格说明
推荐冲洗方案
性能参数

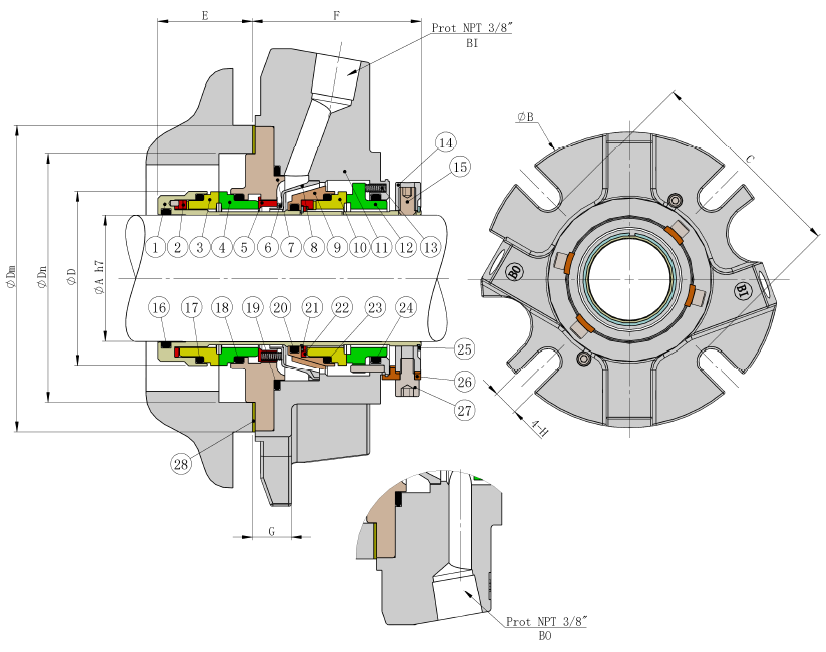

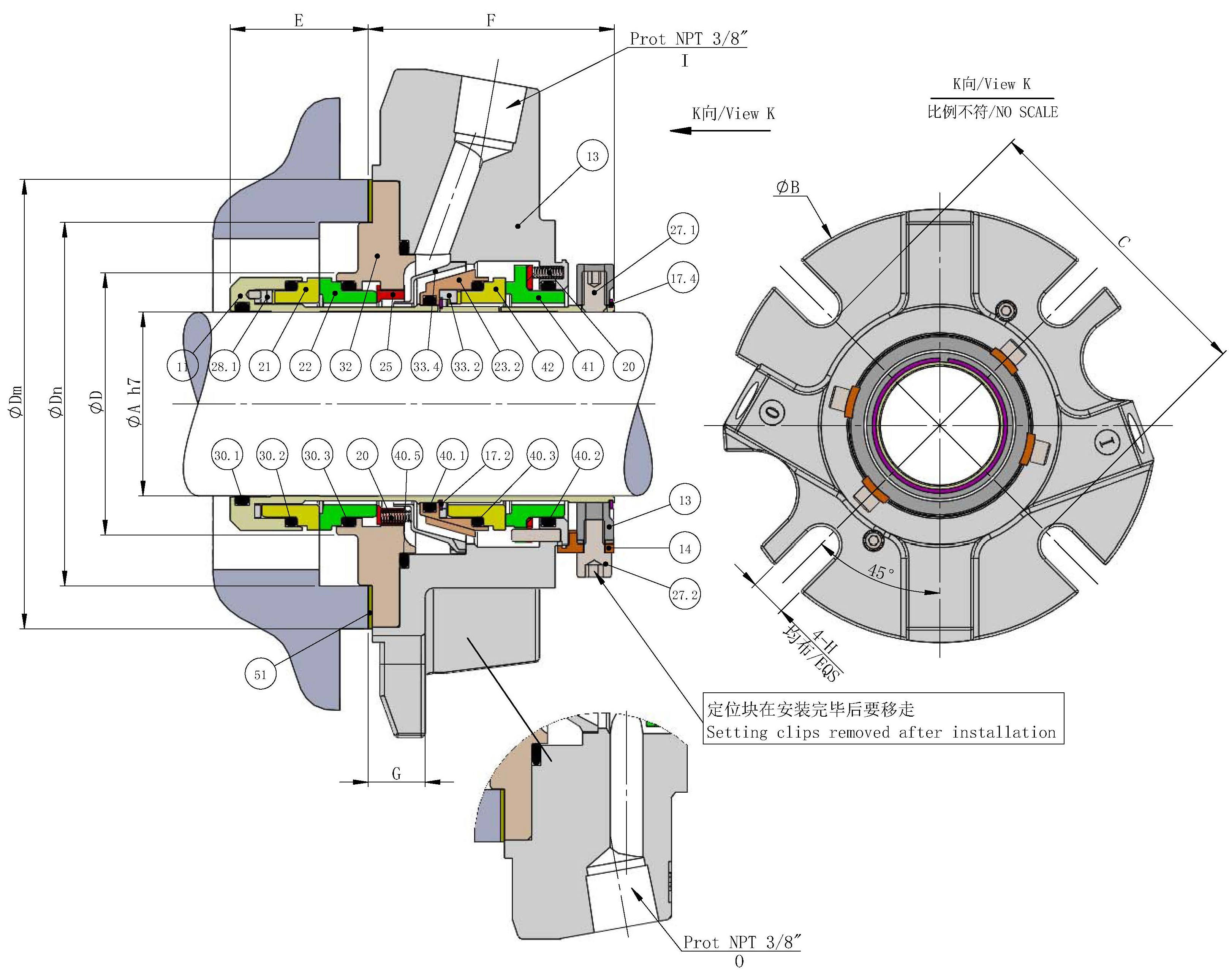

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS 不锈钢 |
| 2 | 一级传动环 / 销钉 | 316SS 不锈钢 |
| 3 | 一级动环 | SSIC/TC |
| 4 | 一级静环 | Carbon/SSIC/TC |
| 5 | 副压盖 | 316SS 不锈钢 |
| 6 | 弹簧座 | 316SS 不锈钢 |
| 7 | 导流环 | 316SS 不锈钢 |
| 8 | 二级传动环 | 316SS 不锈钢 |
| 9 | 泵效环 | 316SS 不锈钢 |
| 10 | 二级静环 | Carbon/SSIC/TC |
| 11 | 二级动环 | SSIC/TC |
| 12 | 弹簧 | Alloy 276 |
| 13 | 压盖 | 316SS 不锈钢 |
| 14 | 驱动螺钉 | 316SS 不锈钢 |
| 15 | 卡簧 | 316SS 不锈钢 |
| 16 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 17 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 18 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 19 | 弹簧 | Alloy 276 |
| 20 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 21 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 22 | 卡簧 | 316SS 不锈钢 |
| 23 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 24 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 25 | 定位环 | 316SS 不锈钢 |
| 26 | 定位块 | 铜 |
| 27 | 定位螺钉 | 316SS 不锈钢 |
| 28 | 垫片 | PTFE |
