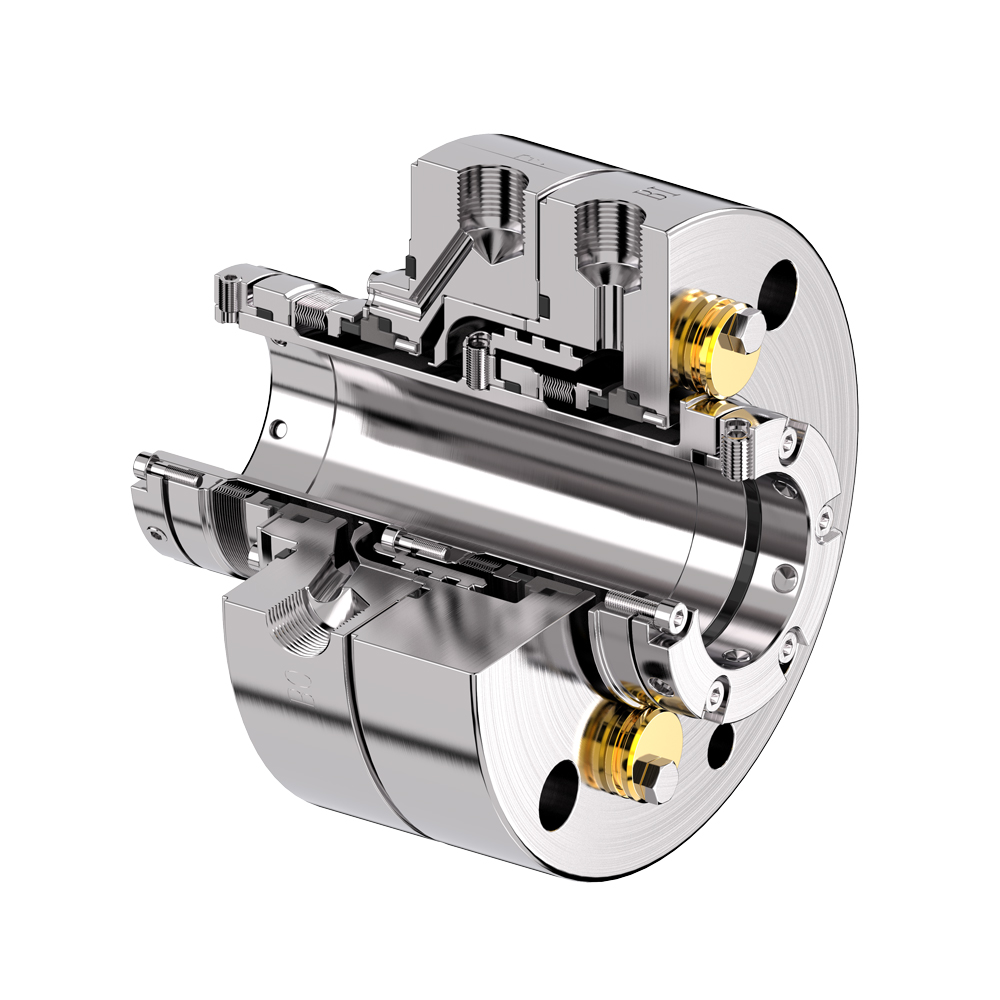

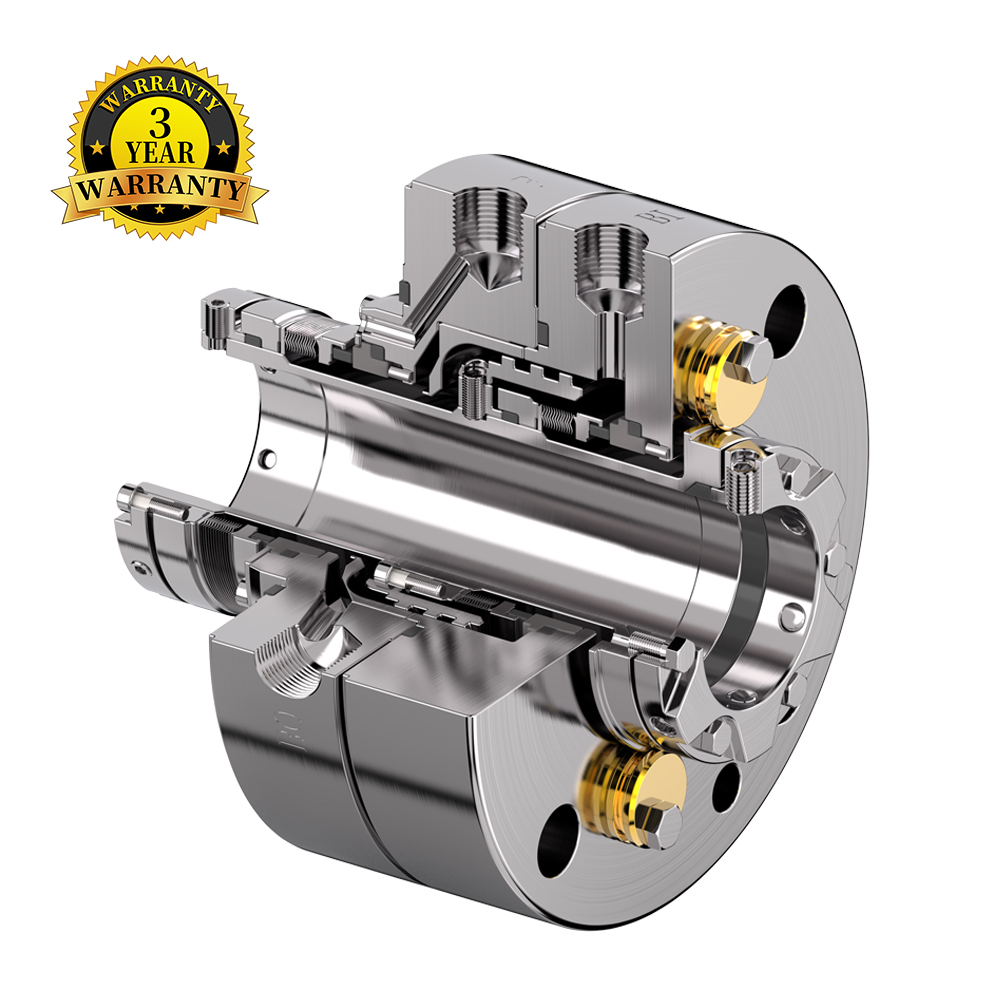

产品描述
技术特点
•主要用于满足API682 定义的石油和天然气行业应用的要求。
•内外密封均采用柔性石墨与金属波纹管相结合的设计，最大限度地保证了高温工况下的可靠性。
•在高温工况下，特殊的泵效环设计可以最大限度地散发前端介质产生的热量。
•静环采用限位结构。
•还可提供用于较高粘度介质的泵送螺杆。
•外密封与Plan 52相结合，提供额外的抑制密封效果，而Plan 53A/53B/54则最大限度地抑制高风险流体泄漏到大气中。
•良好地执行安排2 或安排3 的操作、遏制控制或消除工艺排放。
•坚固的设计，使用寿命长。
产品描述
• API 682 类别 2 和 3，B 型，布置 2 和 3 密封
•面对面配置的双密封•
平衡设计•
独立于旋转方向
•集装式结构
•适用于普通轴
•旋转金属波纹管设计
典型工业应用
• API 610 泵
•化学和石化行业
•冷介质
•高粘度介质
•热门媒体
•发电厂
•精炼技术
•石油和天然气行业
•发电厂技术
•液化石油气工厂
•流程泵
表说明
重新推荐的管道计划
| 工艺侧 | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| 密封件之间 | 52、53A、53B、53C、54 |
| 大气面 | 61、62、65A、65B |
性能能力
| 轴径 | 20~ 110 毫米 (0.79' ~ 4.33') |
| 压力 | ≤ 40 巴 |
| 温度 | -40℃～+400 ℃ |
| 滑动速度 | ≤ 20 米/秒 |

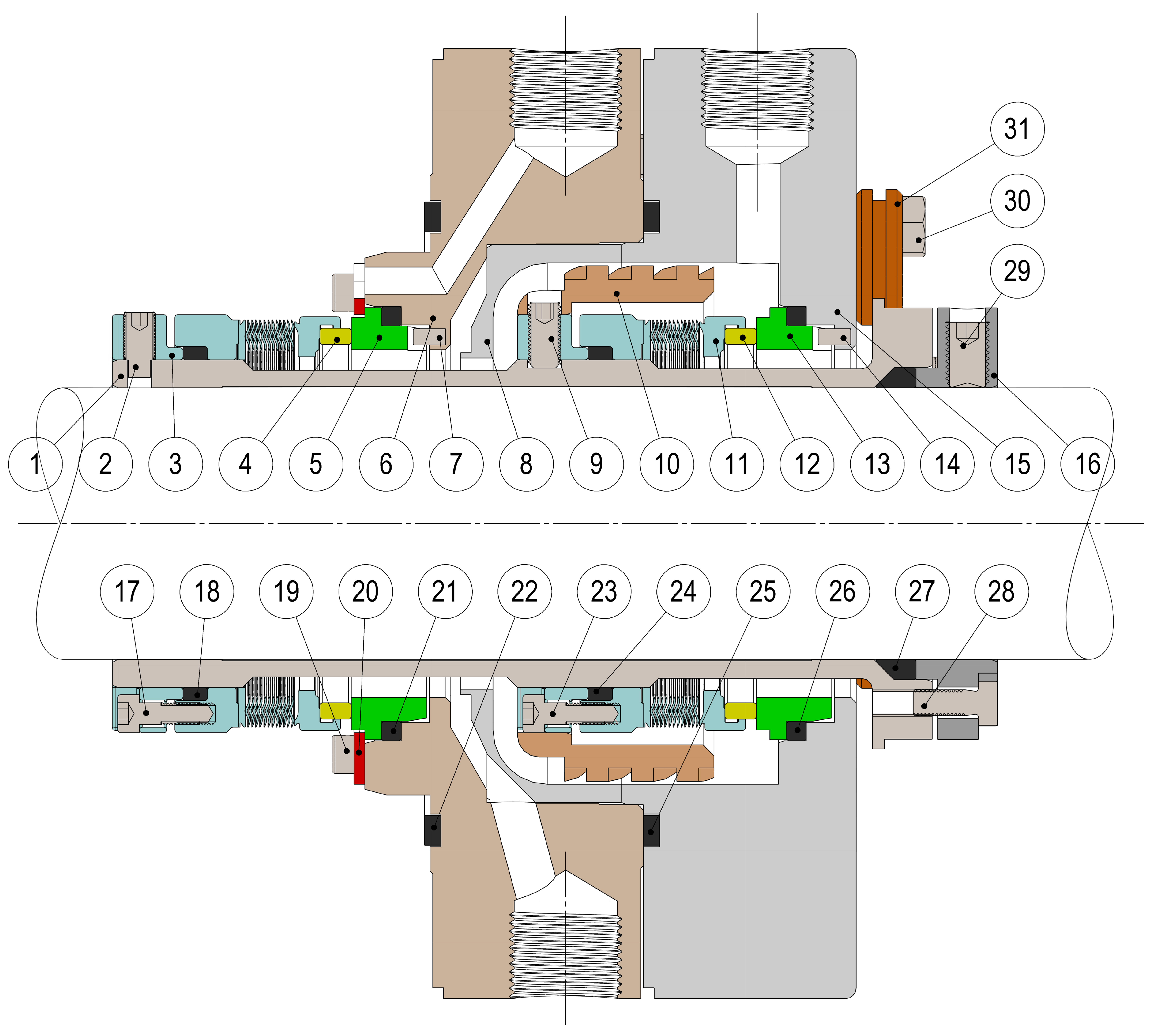

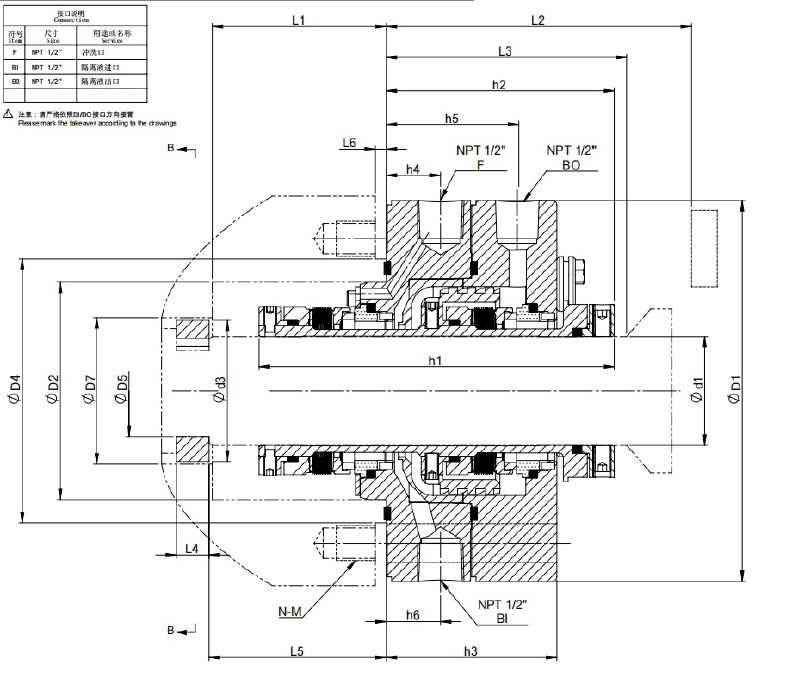

产品结构图及标准材料对比图
| 不。 | 姓名 | 材料 |
| 1 | 袖子 | 316SS/Hast.C/D2205/D2507/904L |
| 2,9,29 | 驱动螺杆 | A2-70 |
| 3,11 | 金属波纹管 | AM350/Hast.276.Hast.718 |
| 4,12 | 旋转面 | 碳/碳化硅/TC |
| 5,13 | 固定面 | 碳/碳化硅/TC |
| 6 | 压盖插入件 | 316SS/Hast.C/D2205/D2507/904L |
| 7,14 | 别针 | 316SS |
| 8 | 导流板 | 316SS |
| 10 | 旋转支架 | 316SS |
| 15 | 腺 | 316SS |
| 16 | 夹紧环 | 316SS |
| 17,19,23 | 夹子螺丝 | A2-70 |
| 18、21、22 | 石墨垫片 | 石墨 |
| 20 | 止推环 | 316SS |
| 24,25,26 | 石墨垫片 | 石墨 |
| 27 | 石墨垫片 | 石墨 |
| 28,30 | 夹子螺丝 | A2-70 |
| 31 | 设置剪辑 | 304不锈钢 |
