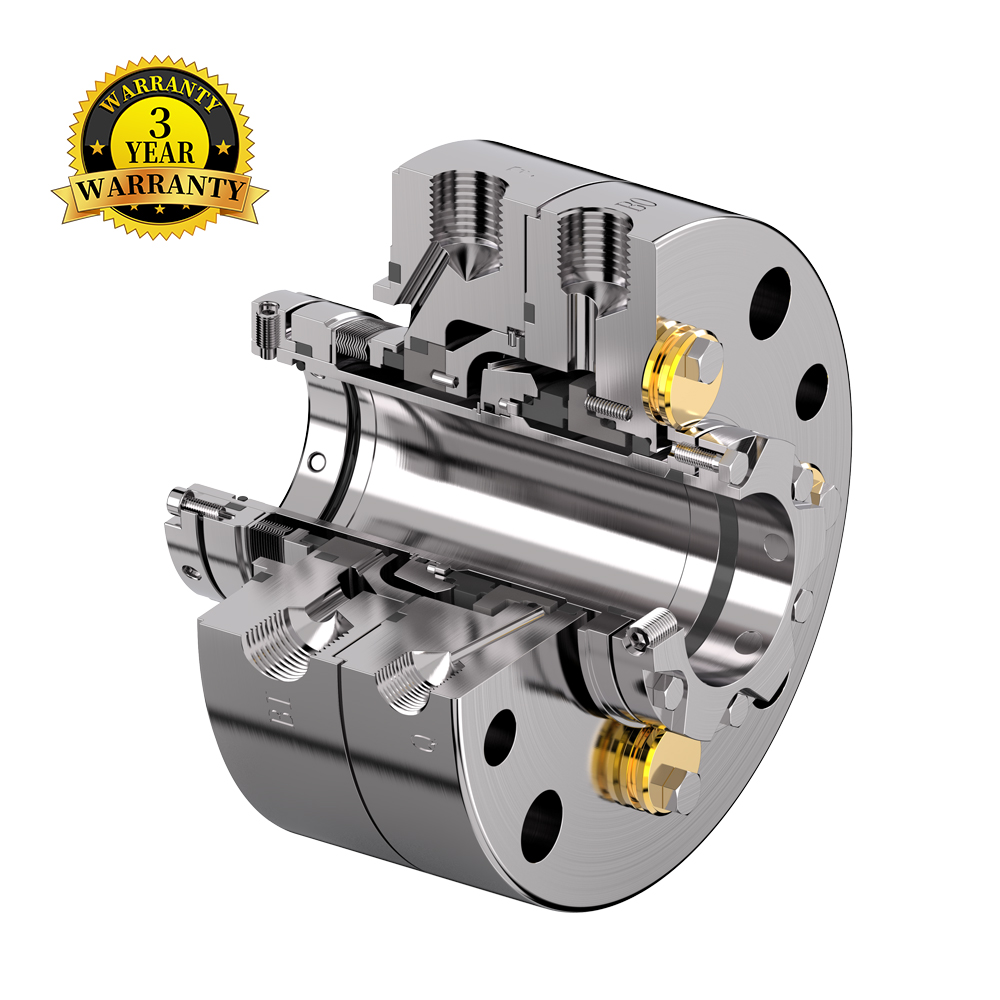

产品描述
API 682 类别 2/3，C/A混合型，布置方式 2/3
双端面密封配置
平衡式设计
与旋转方向无关
集装式结构
坚固结构，采用热装式密封环
重型实心座设计
典型工业应用
化学工业
石油化学工业
石油与天然气工业
高挥发性碳氢化合物
有毒及危险介质
润滑性差的介质
低固体含量、低磨蚀性介质
立式与卧式ANSI标准化工泵
 |
产品描述
技术特点
结构设计更为紧凑。
密封冲洗配置为3CW-FB，也可用作2CW-CW。
内侧密封采用分布冲洗，可均匀冷却摩擦表面。
内侧密封采用双平衡整体环设计，能有效减少压力波动影响，同时适用于布置方式2和3。
外侧密封与 Plan 52 方案结合可提供额外阻封效果；而 Plan 53A/53B/54 方案则能最大限度阻止高危流体泄漏至大气。
在布置方式2或3下运行性能良好，可实现泄漏控制或消除工艺排放。
配备急冷与排放接口。
采用固定式石墨节流衬套。
适用于 API Plan 52/53A/53B/54/61/62 冲洗方案。
产品描述
API 682 类别 2/3，C/A混合型，布置方式 2/3
双端面密封配置
平衡式设计
与旋转方向无关
集装式结构
坚固结构，采用热装式密封环
重型实心座设计
典型工业应用
化学工业
石油化学工业
石油与天然气工业
高挥发性碳氢化合物
有毒及危险介质
润滑性差的介质
低固体含量、低磨蚀性介质
立式与卧式ANSI标准化工泵
表格说明
推荐管路方案
| 工艺侧 | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| 密封之间 | 52, 53A, 53B, 53C, 54 |
| 大气侧 | 61, 62, 65A, 65B |
性能参数

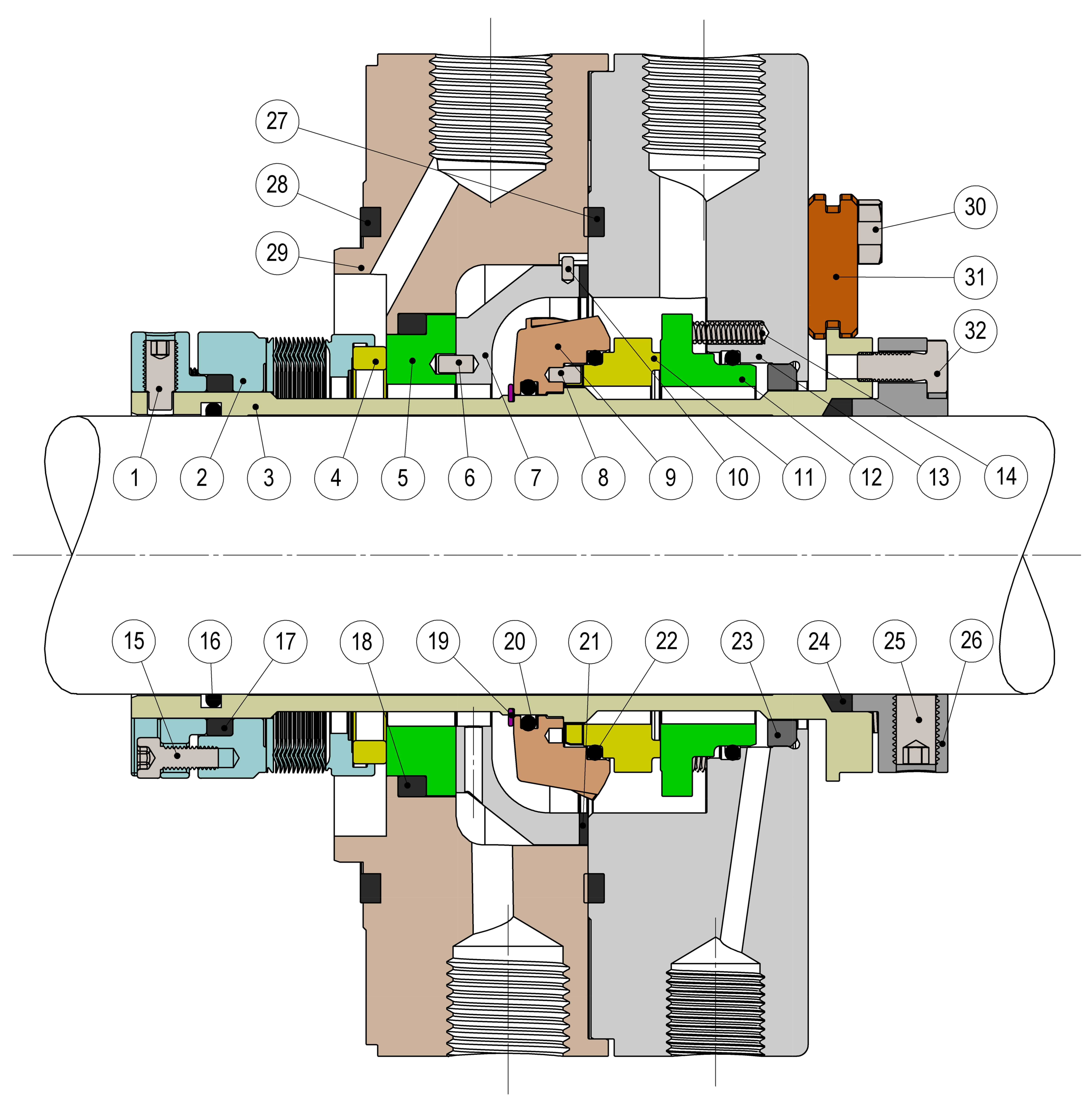

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1,25 | 传动螺钉 | A2-70 |
| 2 | 金属波纹管 | AM350/Hast.276.Hast.718 |
| 3 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 4,11 | 动环 | Carbon/SIC/TC |
| 5,12 | 静环 | Carbon/SIC/TC |
| 6,8,10 | 定位销 | A2-70 |
| 7 | 导流环 | 316SS |
| 9 | 旋转座 | Carbon/SIC/TC |
| 13 | 压盖 | 316SS |
| 14 | 弹簧 | Hast.C |
| 15 | 夹紧螺钉 | A2-70 |
| 16,20,22 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 17,18,21 | 石墨垫片 | Graphite |
| 19 | 挡圈 | 316SS |
| 23 | 衬套 | A Carbon |
| 24,27,28 | 石墨垫片 | Graphite |
| 26 | 夹紧环 | 316SS |
| 29 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 30,32 | 夹紧螺钉 | A2-70 |
| 31 | 调整夹 | 304SS |
