产品描述
产品特点

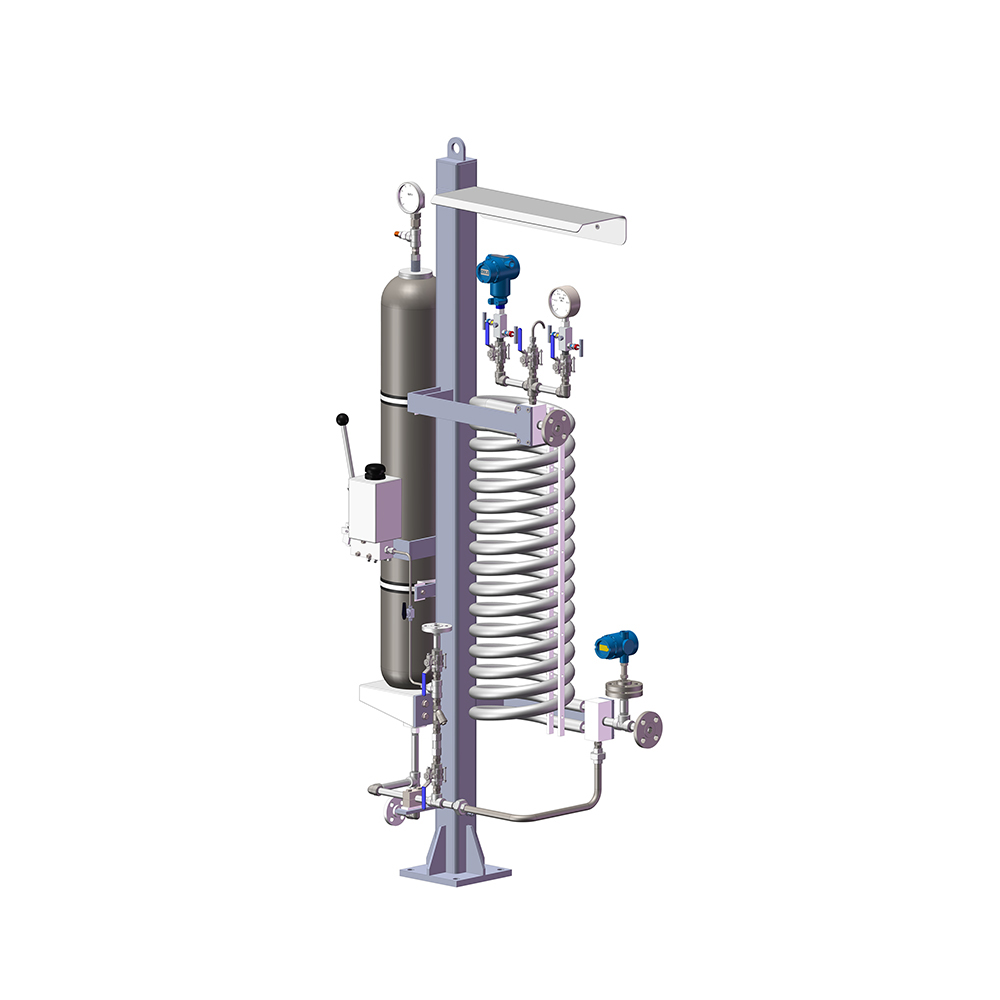

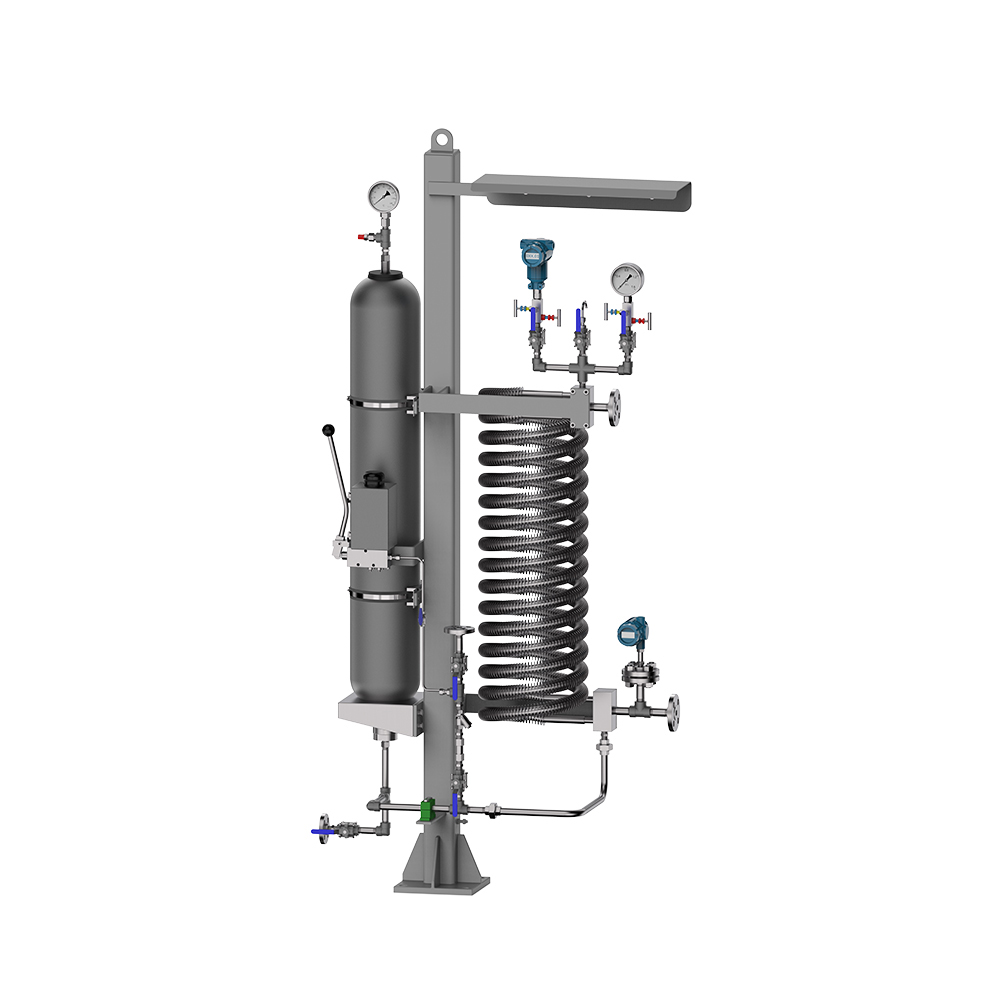

•产品由气囊式蓄能器+冷却器+测量控制部分+管路系统组成；所有组件都集成到支架中，结构紧凑，易于现场安装。
•冷却器可以采用水冷，室外无冷却水源时也可以采用风冷。
•产品配备手动加油泵，可以更方便的在设备运行前进行排气和排气，而且可以在设备运行中，不停机的情况下，实时手动加油和加压。
•可选配各种仪器仪表，如温度计、压力开关、液位开关、压力变送器、液位变送器等。可以实现现场报警，也可以将数据传输到PLC控制面板，更好地监控机械密封的运行情况。
适用行业
•流程泵
•需要加压隔离液的恶劣应用
•混合器和搅拌器
•石油和天然气、化学和一般工业以及高纯度和有机物等需要高可靠性的广泛应用
•磨料含量高
•浆料
产品应用
• WE系列无气阻隔液系统用于 排列3密封的双密封，即阻隔液压力高于密封腔最大压力，阻隔液压力由囊式蓄能器实现。
•本方案的阻隔系统为无气体系统，采用气囊式蓄能器来防止加压气体与阻隔液体的接触，并允许高压运行。
•对于肮脏、磨蚀或聚合产品，通常选择管道方案 53B 而不是管道方案 52，如果使用管道方案 52，这些产品会损坏密封面或导致缓冲液体系统出现问题。
•清洁的隔离液体为密封面提供润滑，但穿过内密封面的隔离液体将进入泵送的工艺流。因此，处理液体应当与阻挡液体相容并且能够耐受来自阻挡液体的少量污染。
表说明
系统参数
| 温度 | -20℃～+100℃ | |
| 压力 | 80巴 | |
| 体积（换热面积） | 20L(4㎡)， 32L(8㎡) | |
系统材料
| 气缸外壳 | 碳钢/304SS | |
| 缸胆 | 丁腈橡胶 | |
| 热交换器 | 304不锈钢/316L | |
| 管道组件 | 304不锈钢/316L | |
| 手动加注泵 | 304不锈钢 | |

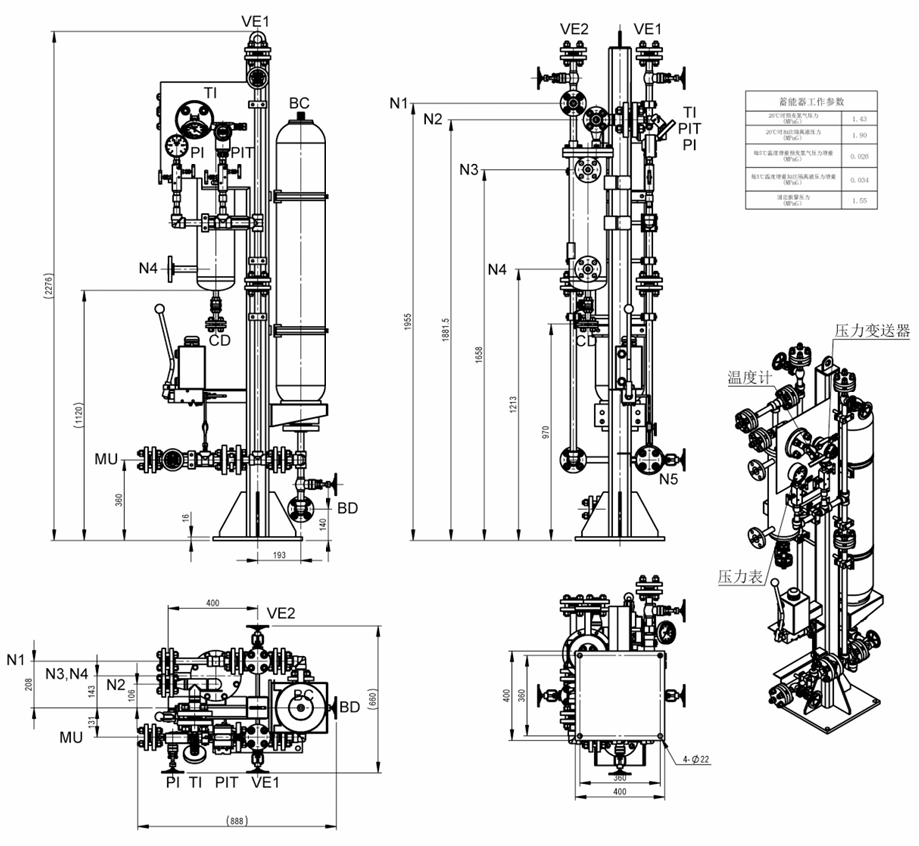

产品结构图及标准材料对比图
| 物品 | 服务 |
| 研发 | 冷却器排水管 |
| BD | 屏障流体排放 |
| 广告 | 蓄能器排水 |
| LBI | 液体屏障进入 （来自密封件） |
| 杠杆收购 | 液体屏障流出（密封） |
| VE | Vent |
| 亩 | 化妆液 |
| 公元前 | 膀胱充电连接 |
| C | 冷却器 |
| 学士 | 累加器 |
| V | 阀门 |
| 简历 | 止回阀 |
| SY | Y型过滤器 |
| PI | 压力计 |
| 坑 | 压力变送器 |
| TI | 温度计 |
| 山雀 | 温度。发射机 |
| BTI | 膀胱温度测量 |
| 国会议员 | 手动 泵 |
