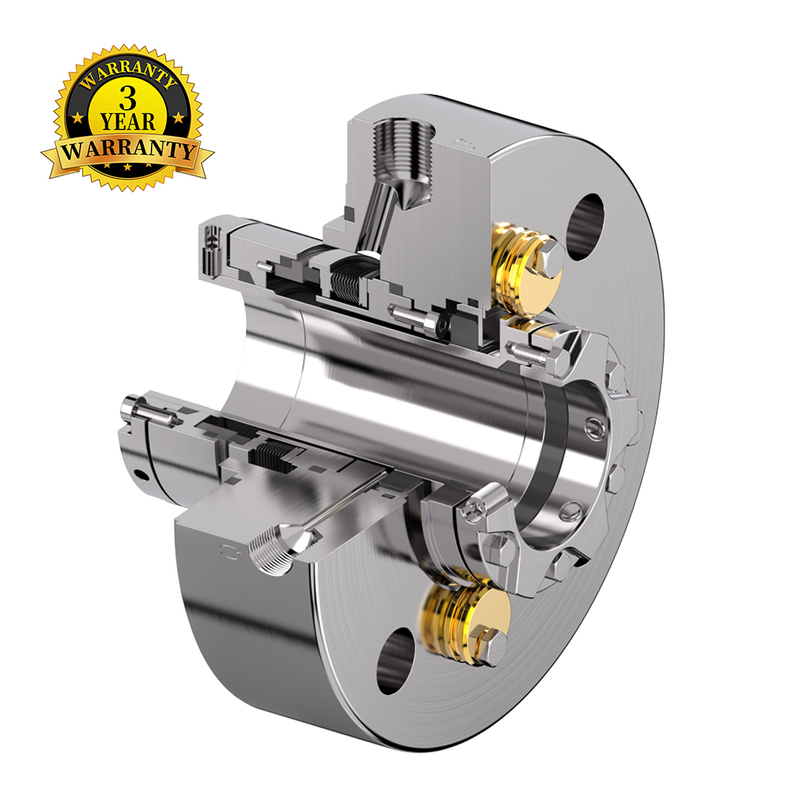

产品描述
技术特点
静止金属波纹管与柔性石墨的组合能有效应对各种高温或低温工况。
密封采用分布冲洗，可均匀冷却摩擦表面。
产品描述
API 682 类别 2/3，C型，布置方式1
单端面密封配置
平衡式设计
可双向旋转
集装式结构
静止金属波纹管
典型工业应用
API 610标准泵
炼油工艺
石油与天然气工业
石油化学工业
化学工业
电站技术
液化石油气装置
流程泵
表格说明
推荐管路方案
| 工艺侧 | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| 大气侧 | 51, 61, 62, 65A, 65B |
性能参数
产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 2 | 定位螺钉 | A2-70 |
| 3 | 夹紧环 | 316SS/Hast.C/D2205/D2507/904L |
| 4,8 | 金属波纹管 | AM350/Hast.276.Hast.718 |
| 5 | 定位销 | 316SS |
| 6 | 动环 | Carbon/SIC/TC |
| 7 | 静环 | Carbon/SIC/TC |
| 9,14,15 | 夹紧螺钉 | A2-70 |
| 10 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 11 | 衬套环 | Carbon |
| 12 | 衬套环座 | 316SS |
| 13 | 夹紧环 | 316SS |
| 16,17,18 | 石墨垫片 | Graphite |
| 19 | 石墨垫片 | Graphite |
| 20 | 弹簧 | Hast.C |
| 21 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 22 | 挡圈 | 316SS |
| 23 | 石墨垫片 | Graphite |
| 24 | 传动螺钉 | A2-70 |
| 25 | 调整夹 | 304SS |
| 26 | 夹紧螺钉 | A2-70 |
