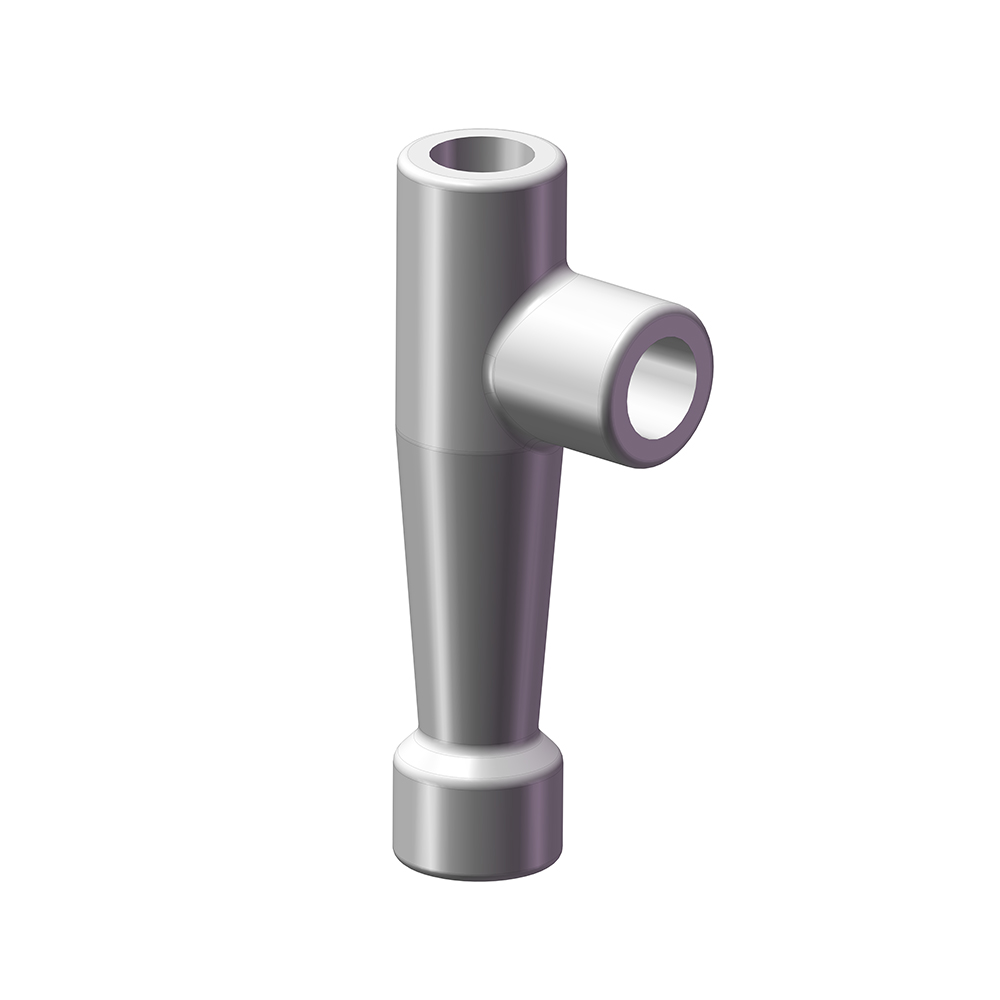

产品描述
产品特点
•这些旋风分离器采用一体式压力外壳，消除了使用螺栓和垫片外壳盖设计所带来的温度和压力限制。
•简单的结构降低了与更复杂的设计相关的维护和库存成本。
•高效、轻质的组件在串联安装时可降低管道应力，同时提供高达 207 bar/3000 psi 的工作压力。
适用行业
•流程泵
•其他旋转设备
•高磨料含量
产品应用
• SSE型悬浮分离器用于API Plan 31单端面机械密封。
• SSE 型悬浮分离器仅指定用于含有比重至少为过程流体两倍的固体的服务。有效分离的实际粒径下限是 1 微米。
•在管道方案31 中，产品从泵的排放口输送至旋风分离器。固体颗粒是
从流中离心并返回吸力。密封冲洗液从旋风分离器流入
密封压盖板上的齐平连接。
表说明
系统参数
| 温度 | -20°C〜 +200°C | |
| 压力 | 207bar | |
系统材料
| 壳 | D2205 | |
| 核 | D2205 | |

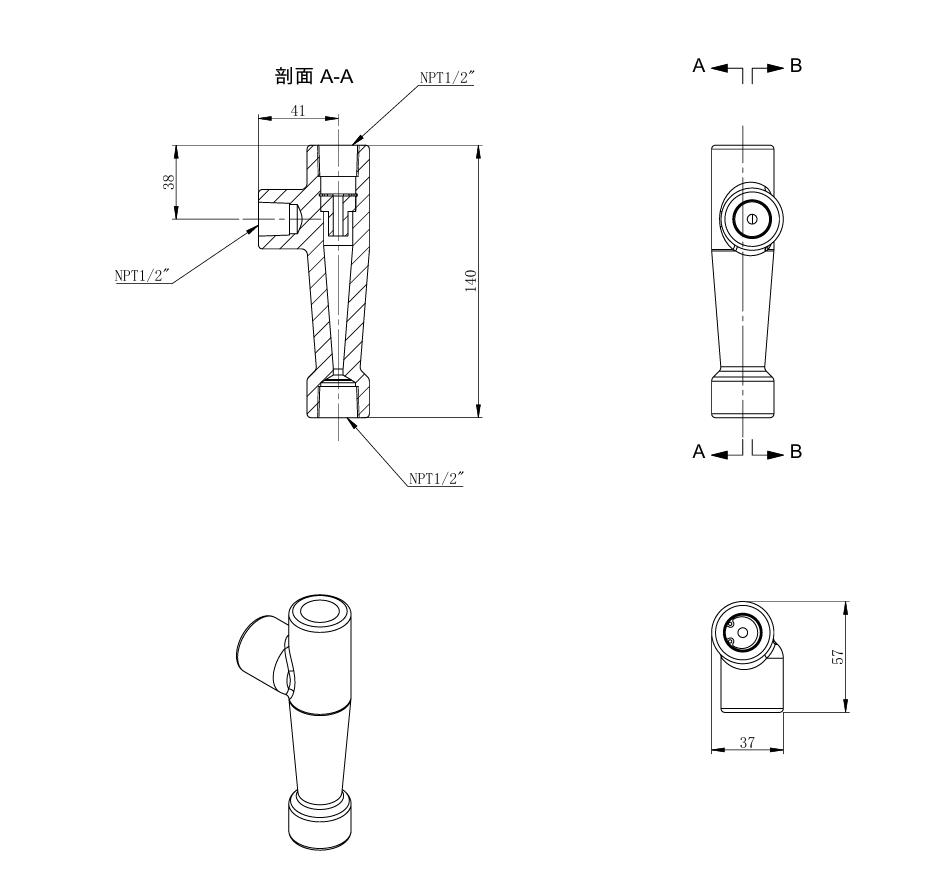

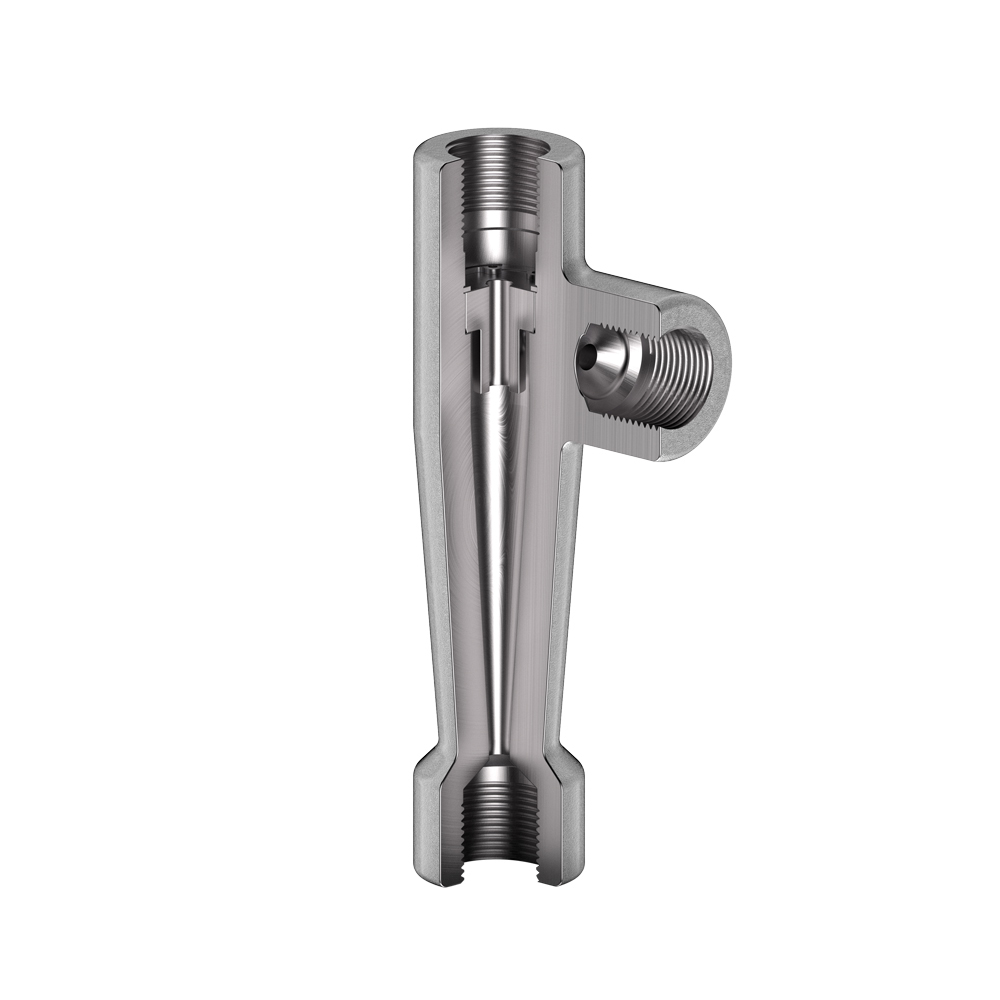

产品结构图及标准材料对比图
| 不。 | 服务 |
| 1 | 泵出口液体 |
| 2 | 分离后清洁冲洗液 |
| 3 | 含有较大固体颗粒的液体经分离后被送至泵入口 |
