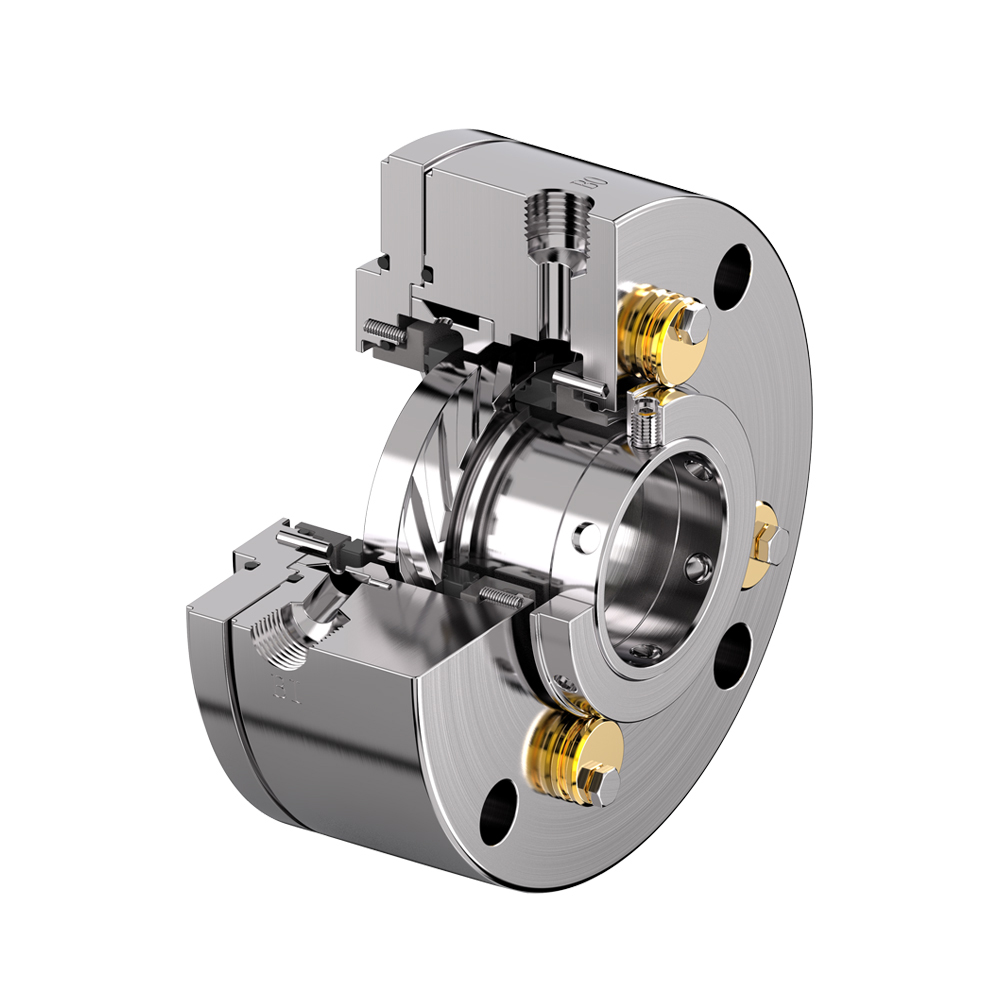

产品描述
产品特点
集成双向流道设计，独特的泵效环设计，缓冲液/隔离液具备显著循环效应。
产品说明
API 682 第2/3类、A型、布置方式2/3
双端面密封结构
平衡式设计
可双向旋转
集装式结构
密封面热套装配，结构坚固耐用
重载型整体式静环座设计
表格说明
推荐管路方案
| 密封间管路 | 53A、53B、53C、54 |
| 大气侧管路 | 61、62、65A、65B |
性能参数
| 轴径范围 | 20~110 mm（0.79"~4.33"） |
| 压力范围 | ≤ 40 bar |
| 温度范围 | -40 ° C ~ +260 °C |
| 滑动速度 | ≤ 30 m/s |

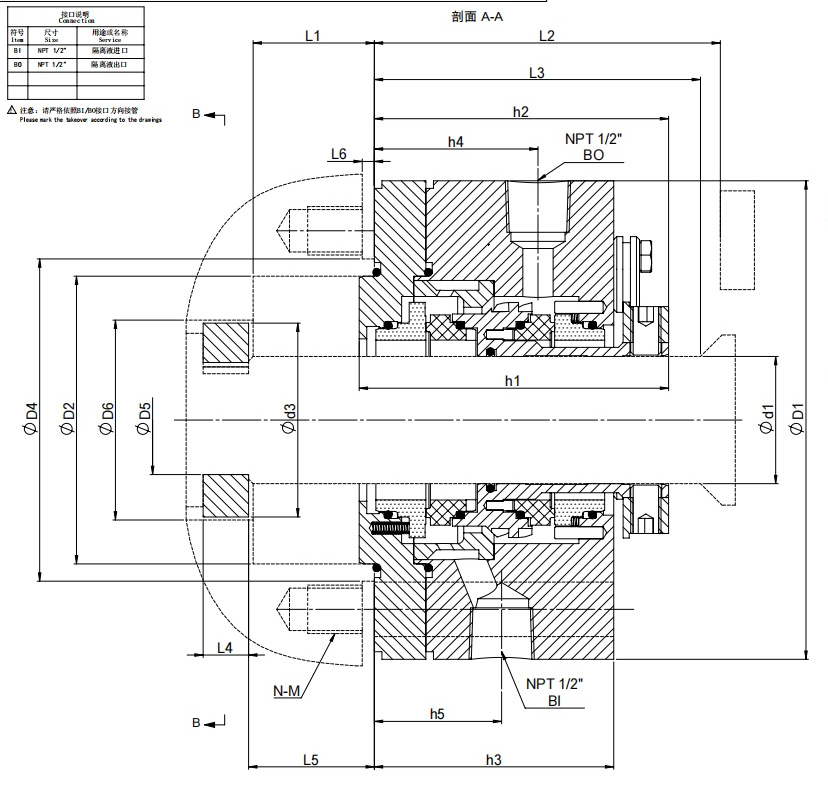

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 2,23 | 弹簧 | Hast.C |
| 3,8 | 静环 | Carbon/SIC/TC |
| 4,7 | 动环 | Carbon/SIC/TC |
| 5 | 导流环 | 316SS |
| 6 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 9,15,18 | 销钉 | 316SS |
| 10 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 11 | 夹紧环 | 316SS |
| 12 | 传动螺钉 | A2-70 |
| 13,14,16 | O形圈 | FKM/EPDM/Aflas/Kalrez |
| 17,19,20 | O形圈 | FKM/EPDM/Aflas/Kalrez |
| 21 | 销钉 | 316SS |
| 22 | O形圈 | FKM/EPDM/Aflas/Kalrez |
| 24 | 定位夹 | 304SS |
| 25 | 定位螺钉 | A2-70 |
