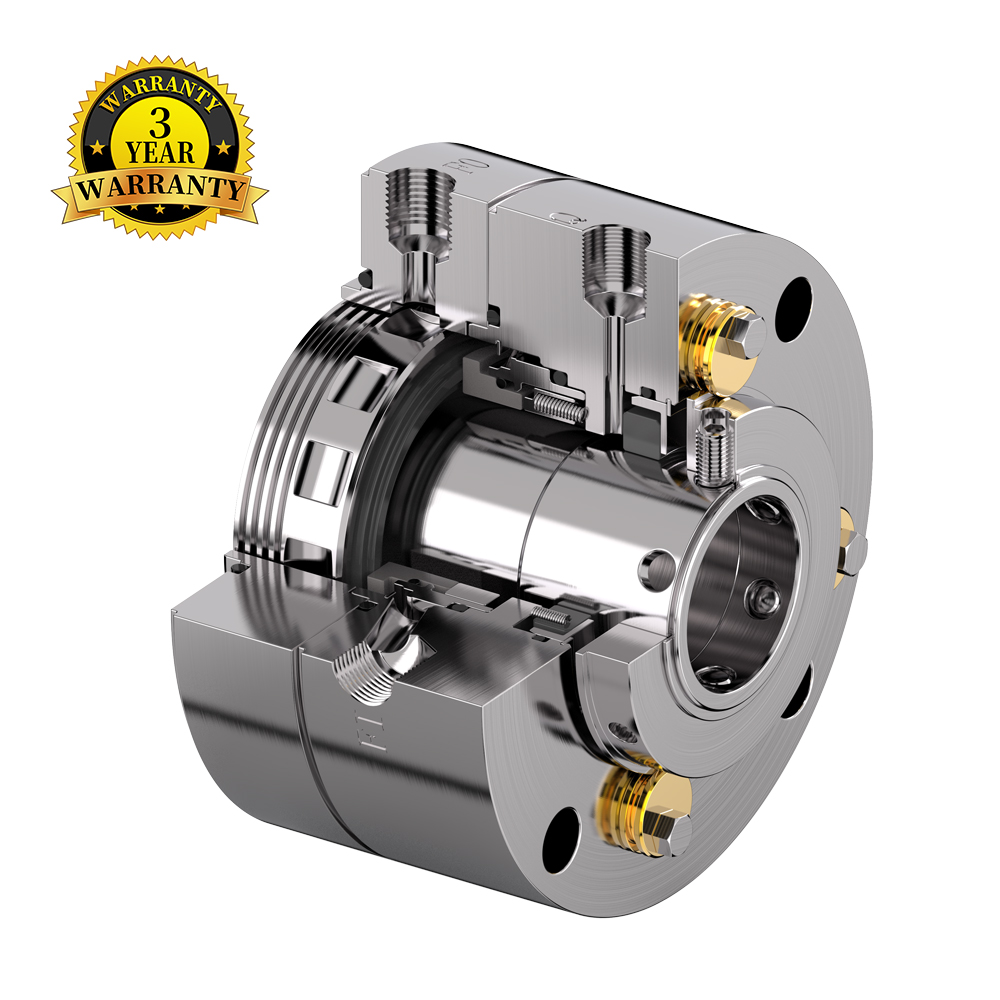

产品描述
单端面密封配置
平衡式设计
可双向旋转
集装式结构
坚固结构，采用热装式密封环
重型实心座设计
典型工业应用
化学工业
石油化学工业
石油与天然气工业
高挥发性碳氢化合物
润滑性差的介质
低固体含量、低磨蚀性介质
立式与卧式ANSI标准化工泵
 |
产品描述
技术特点
密封配置为 1CW-FX，即采用固定节流衬套的接触式单端面湿式密封。
平衡整体环设计能更好地抵抗密封腔内的压力波动。
静止推环式集装密封设计。
高效的泵效环设计，带来更优的循环效果。
迷宫式节流设计能更好地隔离高温介质。
结合 23方案换热器，最高介质温度可达 260 ℃。
配备急冷与排放接口。
坚固的密封环、轴套等组件。
采用浮动式石墨节流衬套。
产品描述
单端面密封配置
平衡式设计
可双向旋转
集装式结构
坚固结构，采用热装式密封环
重型实心座设计
典型工业应用
化学工业
石油化学工业
石油与天然气工业
高挥发性碳氢化合物
润滑性差的介质
低固体含量、低磨蚀性介质
立式与卧式ANSI标准化工泵
表格说明
推荐管路方案
| 工艺侧 | 23 |
| 大气侧 | 61, 62, 65A, 65B |
性能参数

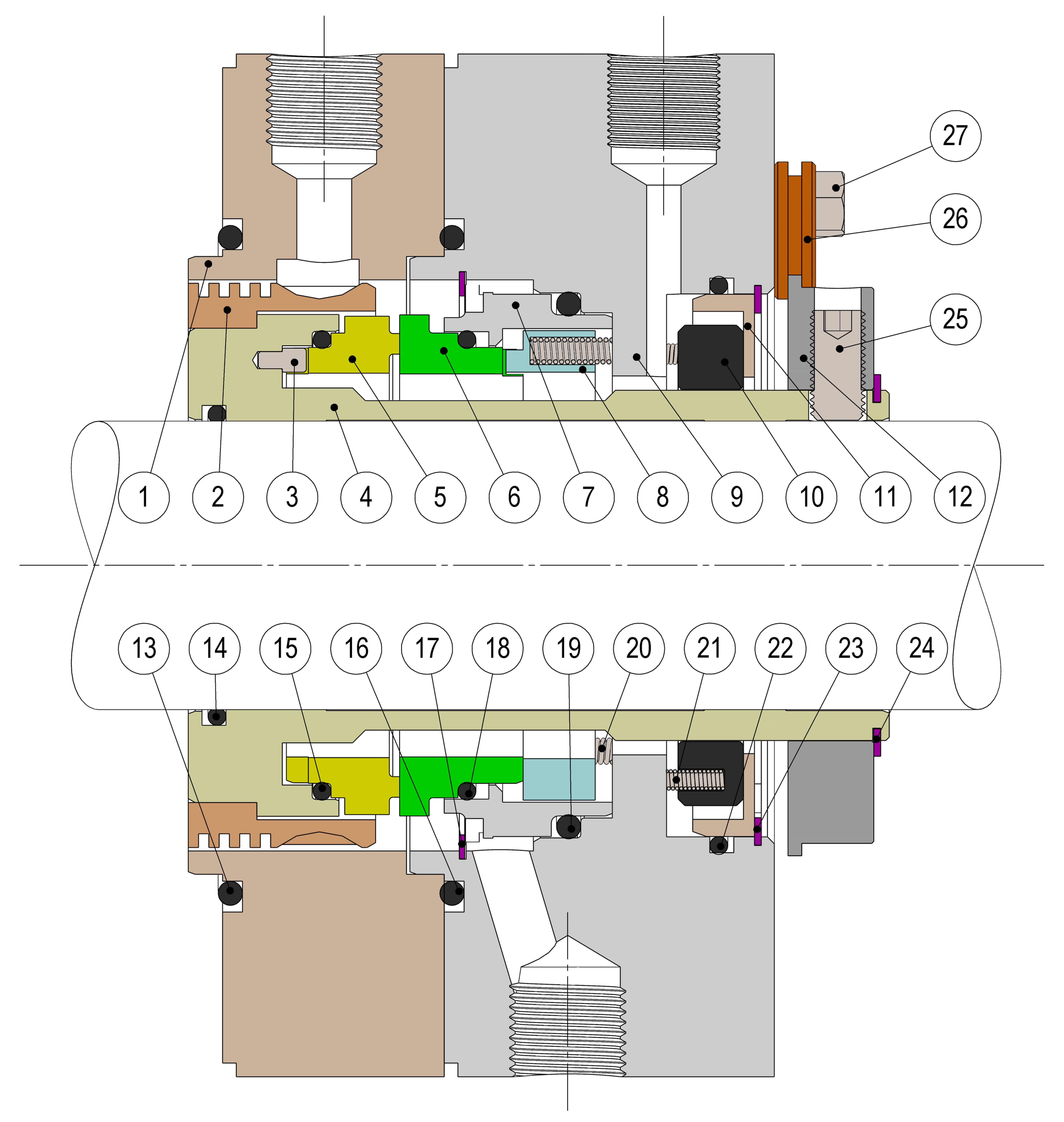

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 2 | 旋转座 | 316SS/Hast.C/D2205/D2507/904L |
| 3 | 定位销 | 316SS |
| 4 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 5 | 动环 | Carbon/SIC/TC |
| 6 | 静环 | Carbon/SIC/TC |
| 7 | 导流环 | 316SS |
| 8 | 弹簧座 | 316SS |
| 9 | 压盖 | 316SS |
| 10 | 衬套环 | Carbon |
| 11 | 衬套环座 | 316SS |
| 12 | 夹紧环 | 316SS |
| 13,14,15 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 16,18,19 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 17,23,24 | 挡圈 | 316SS |
| 20,21 | 弹簧 | Hast.C |
| 22 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 25 | 传动螺钉 | A2-70 |
| 26 | 调整夹 | 304SS |
| 27 | 夹紧螺钉 | A2-70 |
