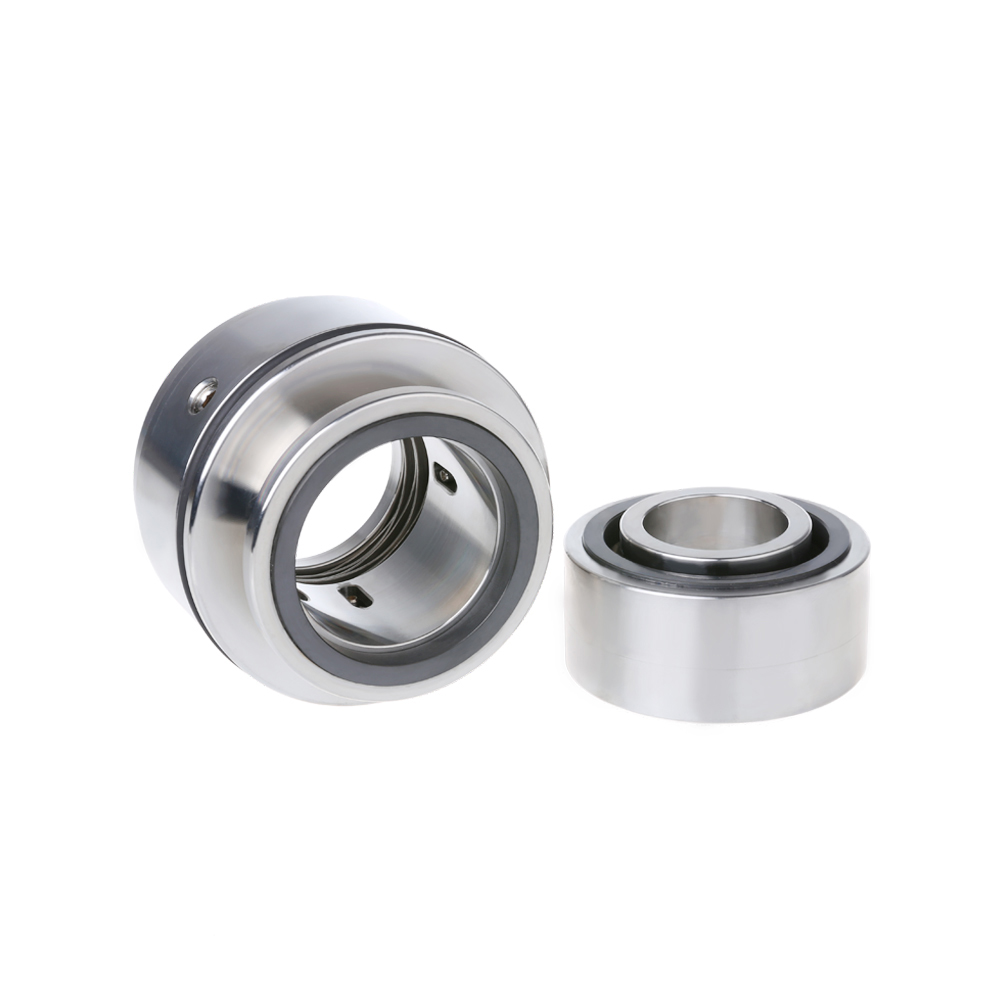

产品描述
采用平衡设计的静止补偿密封端面，确保在压力波动情况下也能稳定运行。
波形弹簧补偿结构：弹簧不用于静环定位，可提供稳定的弹簧补偿。
模块化设计，配备标准化通用部件，有助于降低维护成本。
弹簧不与介质接触，确保机械密封具有较长的使用寿命。
通过轴肩定位，安装便捷，降低人为误差风险。安装过程中无需测量。
镶嵌式环面结构：密封环无传动销，避免启动时密封面破裂。
密封安装无需拆除背板，仅用一个螺栓固定，确保安装快速且无故障。
无整体冲洗口；密封面冲洗需使用苏尔寿泵盖上的冲洗口。
尺寸符合苏尔寿 AUP 泵，涵盖轴径包括 30、40、50、60、80、90。
表格说明
推荐管路方案
| 工艺侧 | 01, 02, 03, 11, 12, 13, 21, 22 |
性能参数
| 压力 | ≤ 15 bar |
| 温度 | -20 °C ~ +120 °C |
| 线速度 | ≤ 20 m/s |
| 材料选项 | 316SS, 双相钢等 |
| 适用介质 | 水、各种油类、溶剂、纸浆及其他介质 |

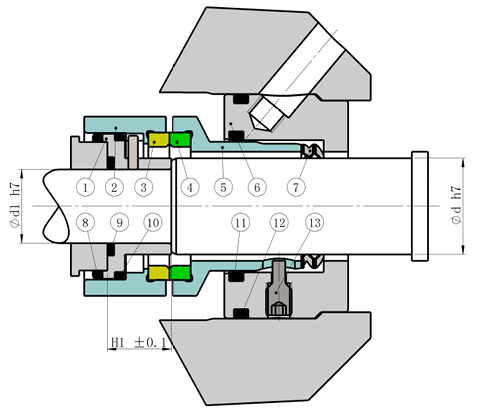

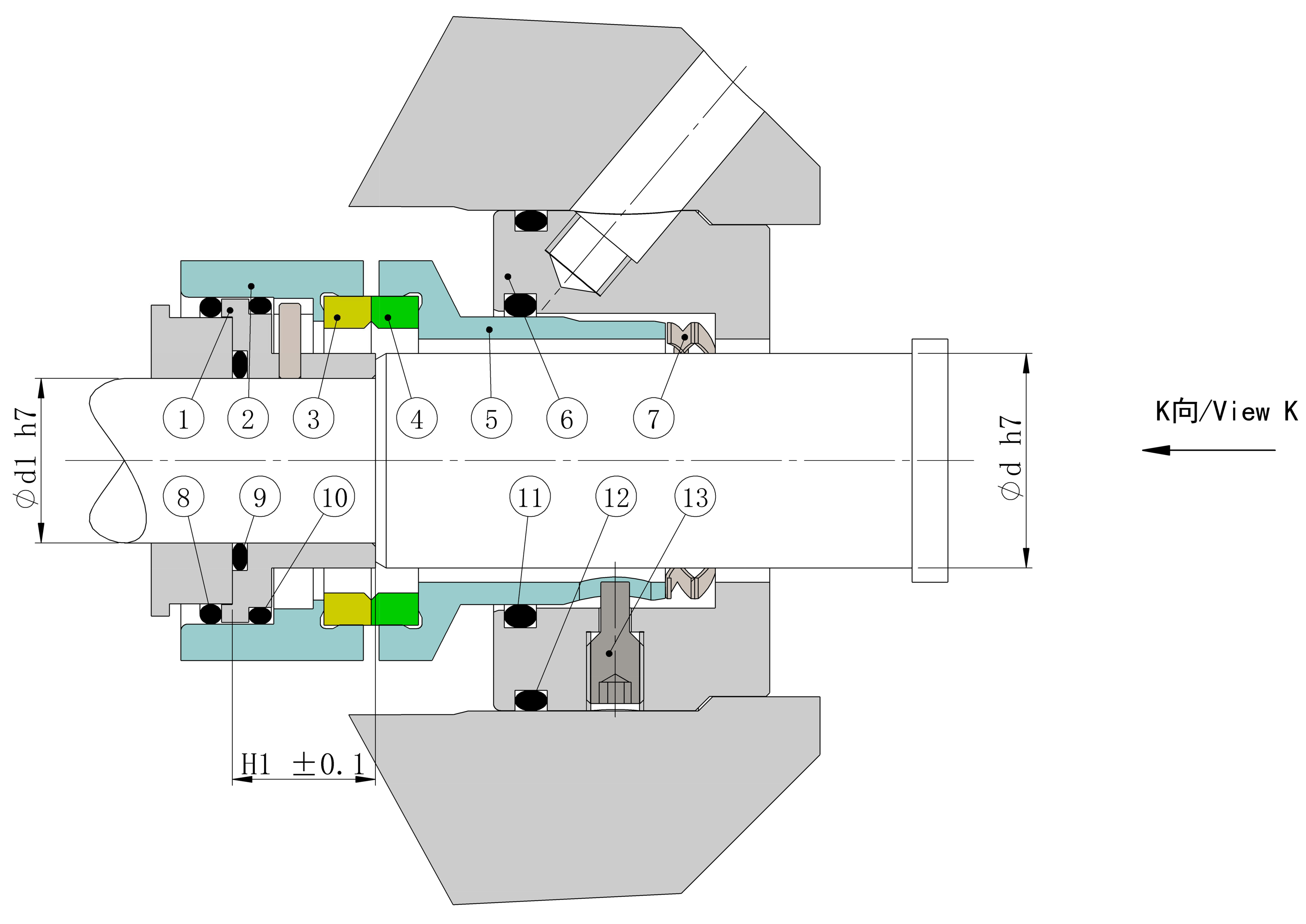

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 尾座 | 316SS |
| 2 | 动环座 | 316SS |
| 3 | 动环 | SSIC |
| 4 | 静环 | SSIC |
| 5 | 静环座 | 316SS |
| 6 | 压盖 | 316SS |
| 7 | 波形弹簧 | 316SS |
| 8 | O型圈 | FKM/EPDM/Aflas |
| 9 | O型圈 | PTFE |
| 10 | O型圈 | FKM/EPDM/Aflas |
| 11 | O型圈 | FKM/EPDM/Aflas |
| 12 | O型圈 | FKM/EPDM/Aflas |
| 13 | 防转螺钉 | 316SS |
