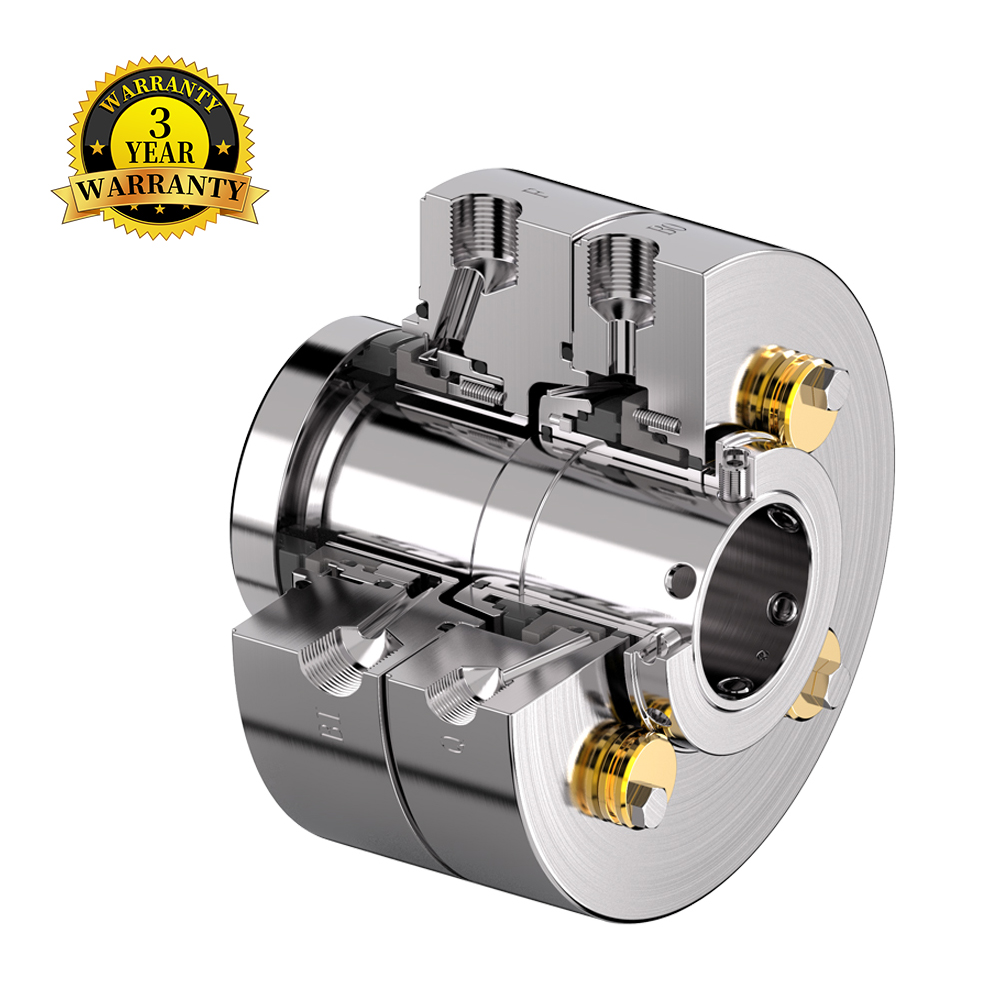

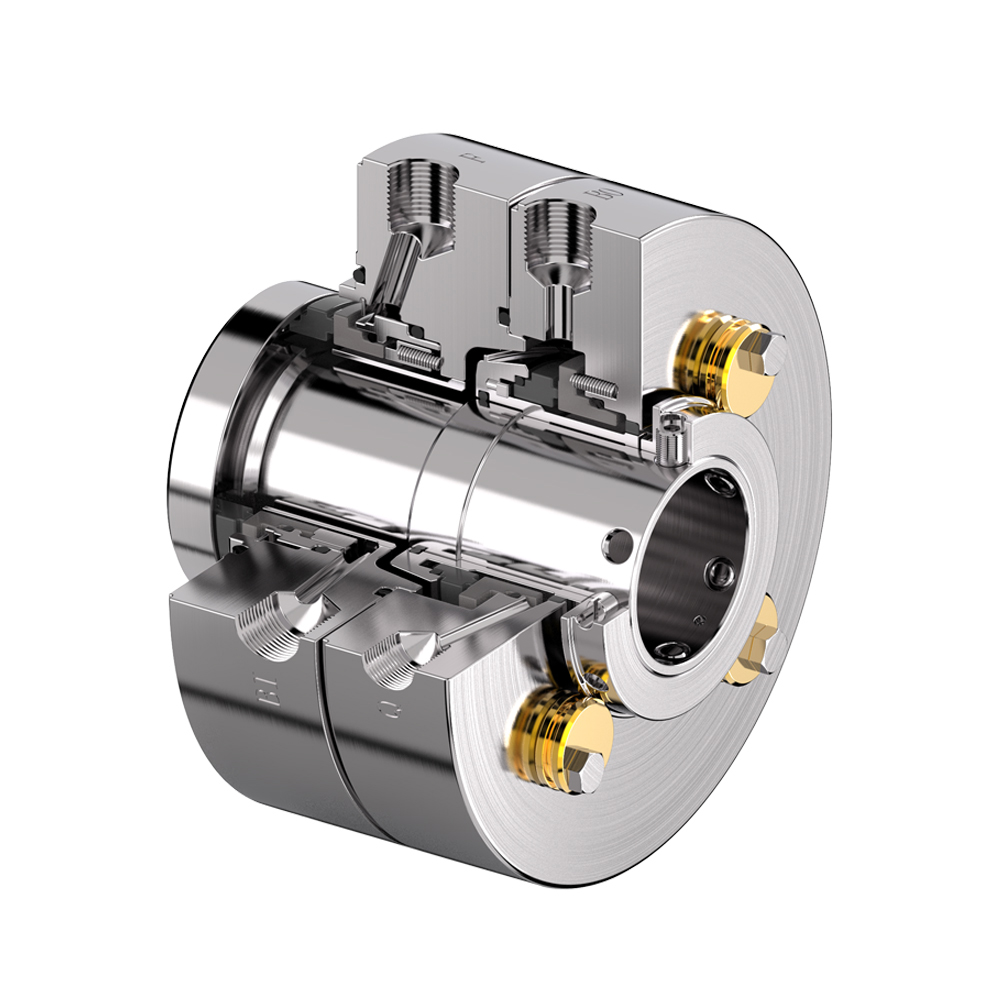

产品描述
技术特性
密封配置为3CW-FB，亦可作为2CW-CW使用。
内密封采用分布式冲洗设计，可均匀冷却摩擦表面。
内密封采用双平衡整体环结构，能有效缓解压力波动影响，适用于布置方式2与布置方式3。
外密封结合方案52，提供额外的抑制密封效果；配合方案53A/53B/54，可最大限度抑制高风险介质向大气泄漏。
在布置方式2或布置方式3下运行表现优异，实现工艺排放的有效控制或消除。
产品描述
符合API 682标准，类别1，型式A，布置方式2/3
双端面密封配置
平衡式设计
旋转方向不受限
集装式结构
结构坚固，密封面采用热套装配
重型实心密封座设计
典型工业应用
多相泵、API 610标准泵
石油与天然气工业
炼油工艺
化学工业
热酸性水
苛性钠（碱液）
胺类、结晶介质
原油
工艺水
原油进料泵
注油泵
表格说明
推荐管路方案
| 工艺侧 | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| 密封间 | 52, 53A, 53B, 53C, 54 |
| 大气侧 | 61, 62, 65A, 65B |
性能参数
| 轴径范围 | 20 ~ 110 mm (0.79" ~ 4.33") |
| 压力范围 | ≤ 40 bar |
| 温度范围 | -40 °C ~ +260 °C |
| 滑动速度 | ≤ 30 m/s |

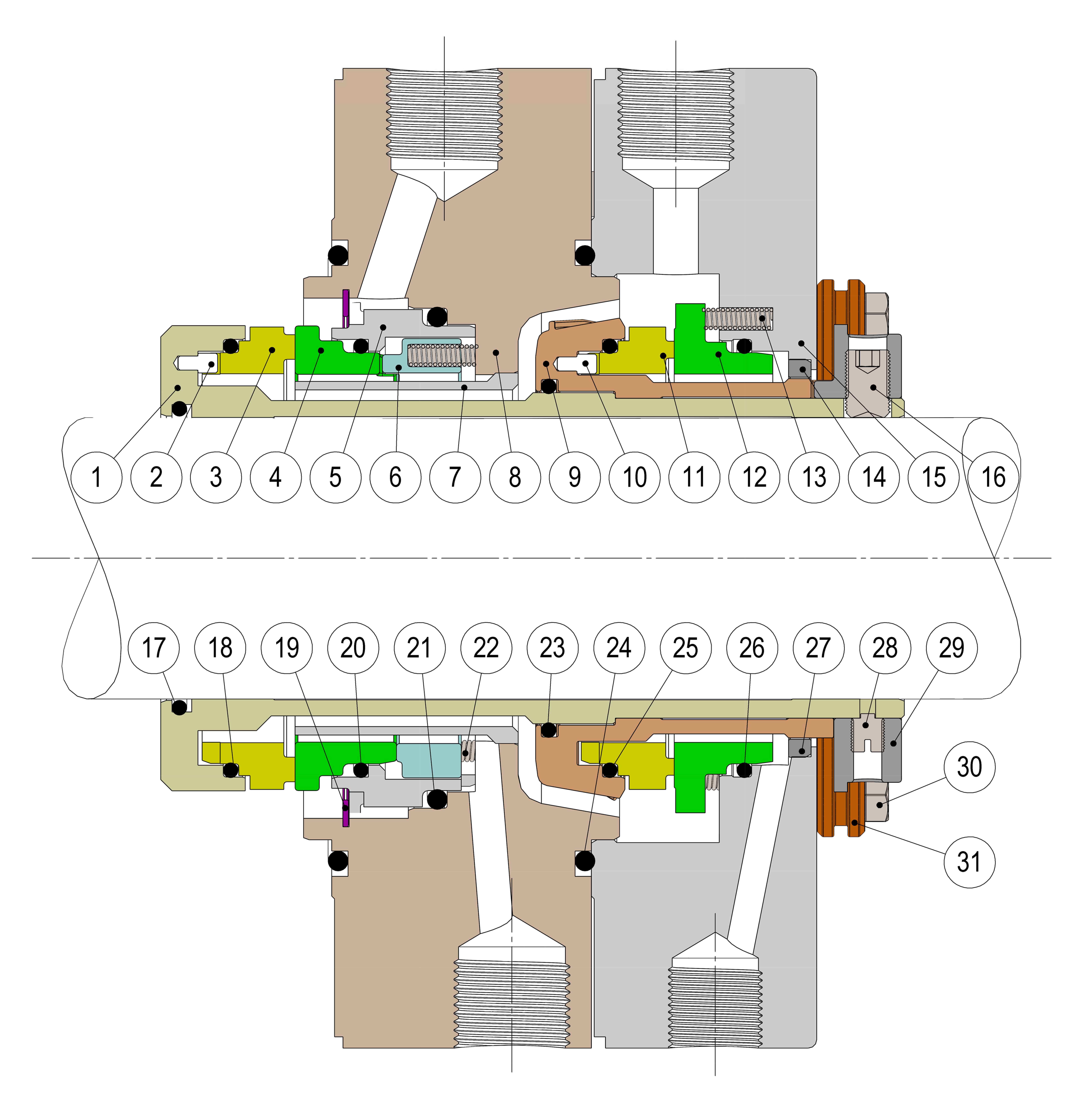

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 2,10 | 销钉 | 316SS |
| 3,11 | 动环 | Carbon/SIC/TC |
| 4,12 | 静环 | Carbon/SIC/TC |
| 5 | 导流环 | 316SS/Hast.C/D2205/D2507/904L |
| 6 | 弹簧座 | 316SS |
| 7 | 导流环 | 316SS |
| 8 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 9 | 限位套 | 316SS |
| 13,22 | 弹簧 | Hast.C |
| 14,27 | 衬套环 | Carbon |
| 15 | 压盖 | 316SS |
| 16 | 传动螺钉 | A2-70 |
| 17,18,20 | O形圈 | FKM/EPDM/Aflas/Kalrez |
| 19,29 | 夹紧环 | 316SS |
| 21,23,24 | O形圈 | FKM/EPDM/Aflas/Kalrez |
| 25,26 | O形圈 | FKM/EPDM/Aflas/Kalrez |
| 28 | 定位螺钉 | A2-70 |
| 30 | 夹紧螺钉 | A2-70 |
| 31 | 定位夹 | 304SS |
