- 产地：中国
- 交期：1周
 |

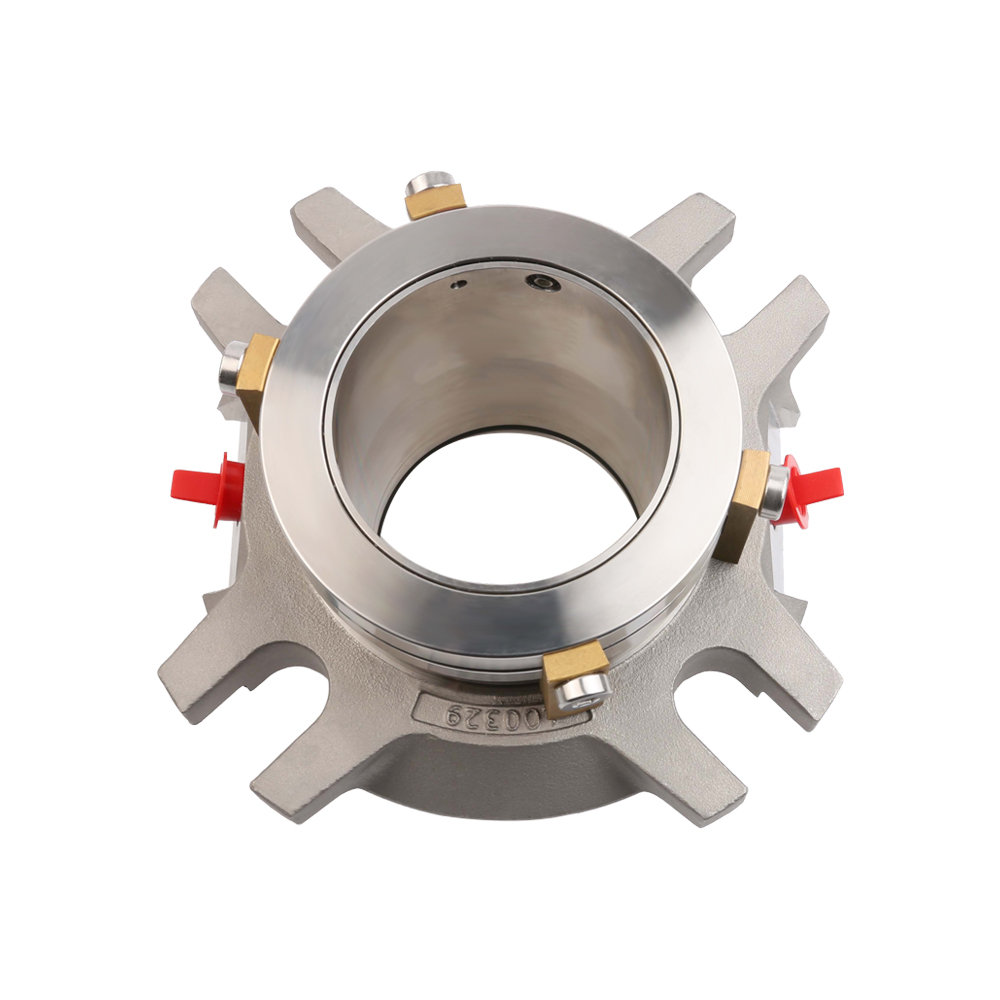

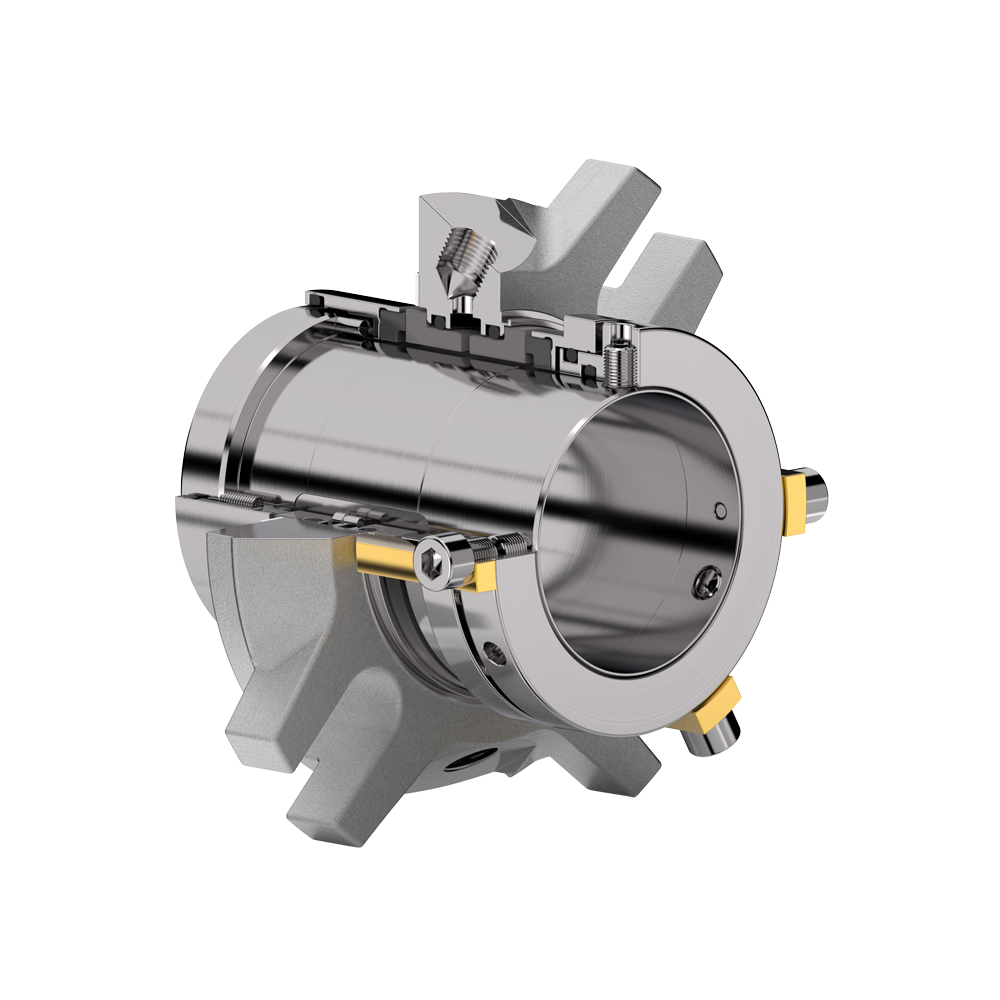

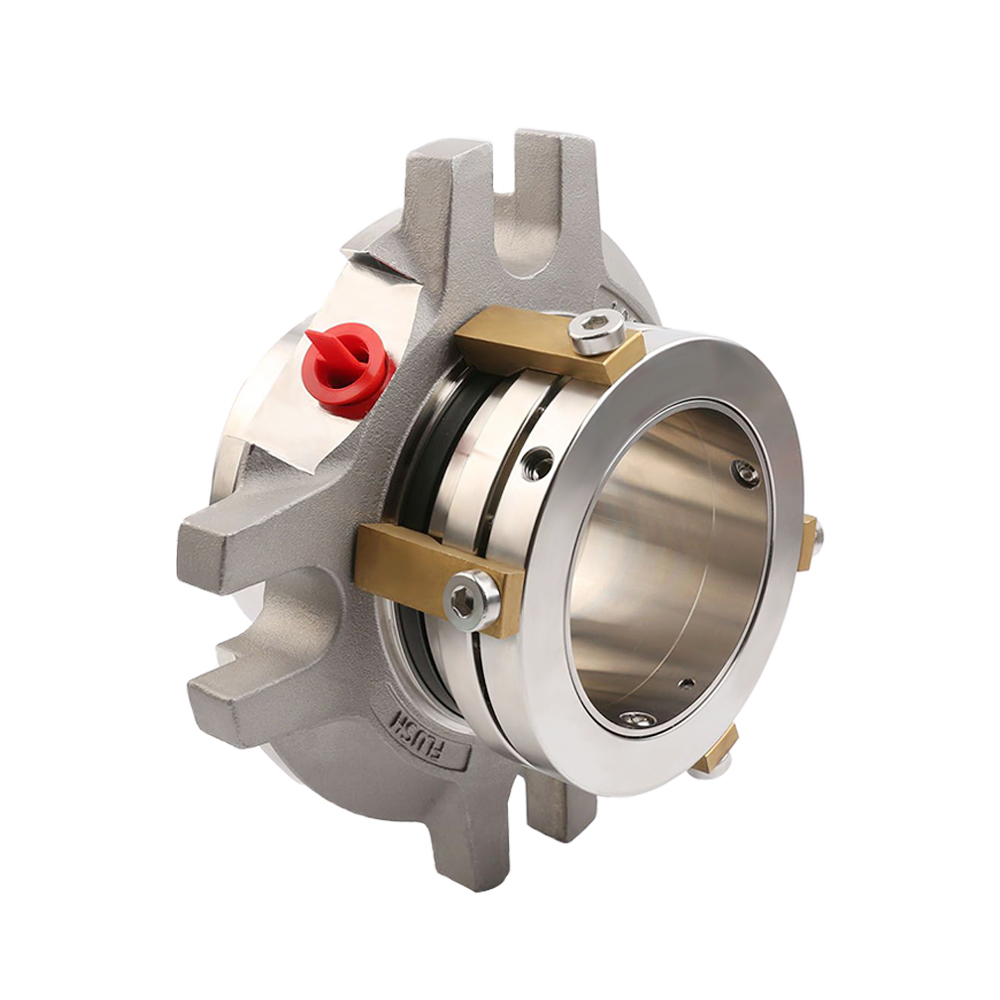

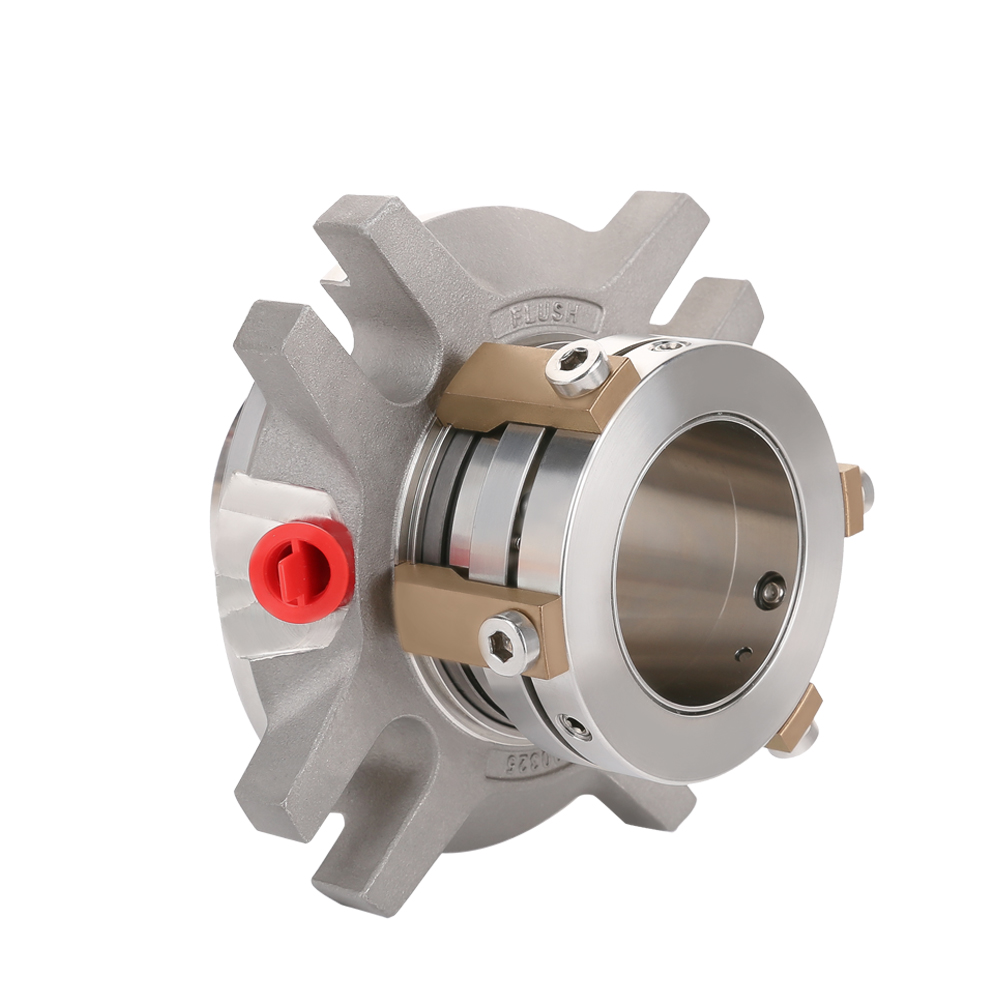

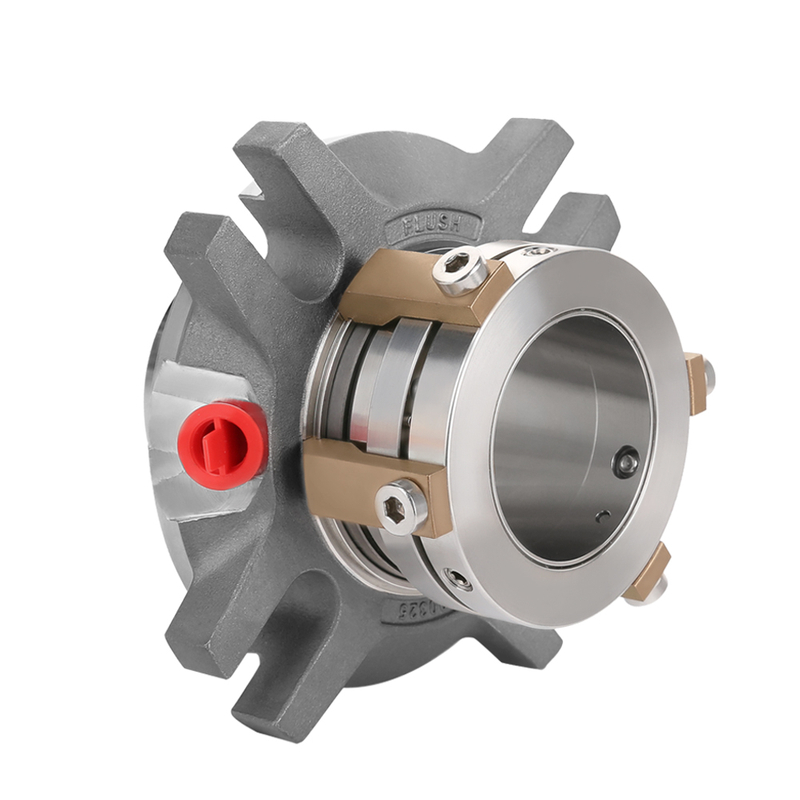

产品描述
多弹簧设计，弹簧置于产品介质之外，可消除堵塞并延长密封寿命。
尺寸范围为 1.000 英寸至 4.000 英寸（24 毫米～100 毫米）不等。
表格说明
推荐冲洗方案
| 缓冲腔 | 52, 53A, 53B, 53C, 54 |
性能参数
| 温度 | -20 ° C ~ +120 °C |
| 压力 | ≤ 15 bar |
| 线速度 | ≤ 20 m/s |
| 轴直径 | 1.000 "至 4.000" (24mm~100mm) |

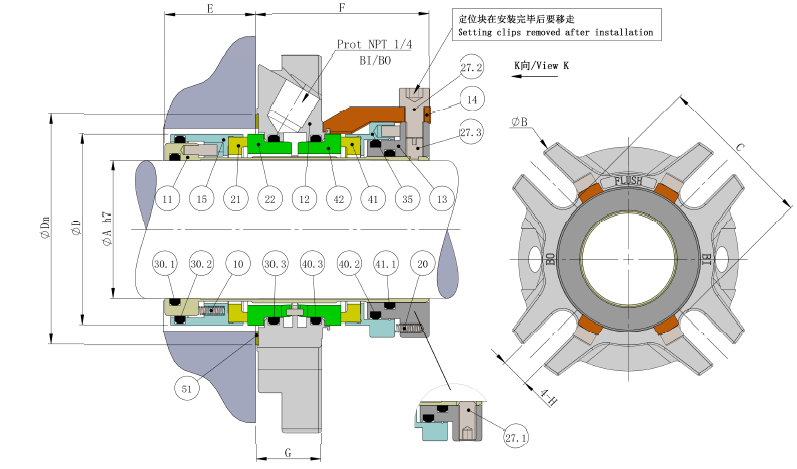

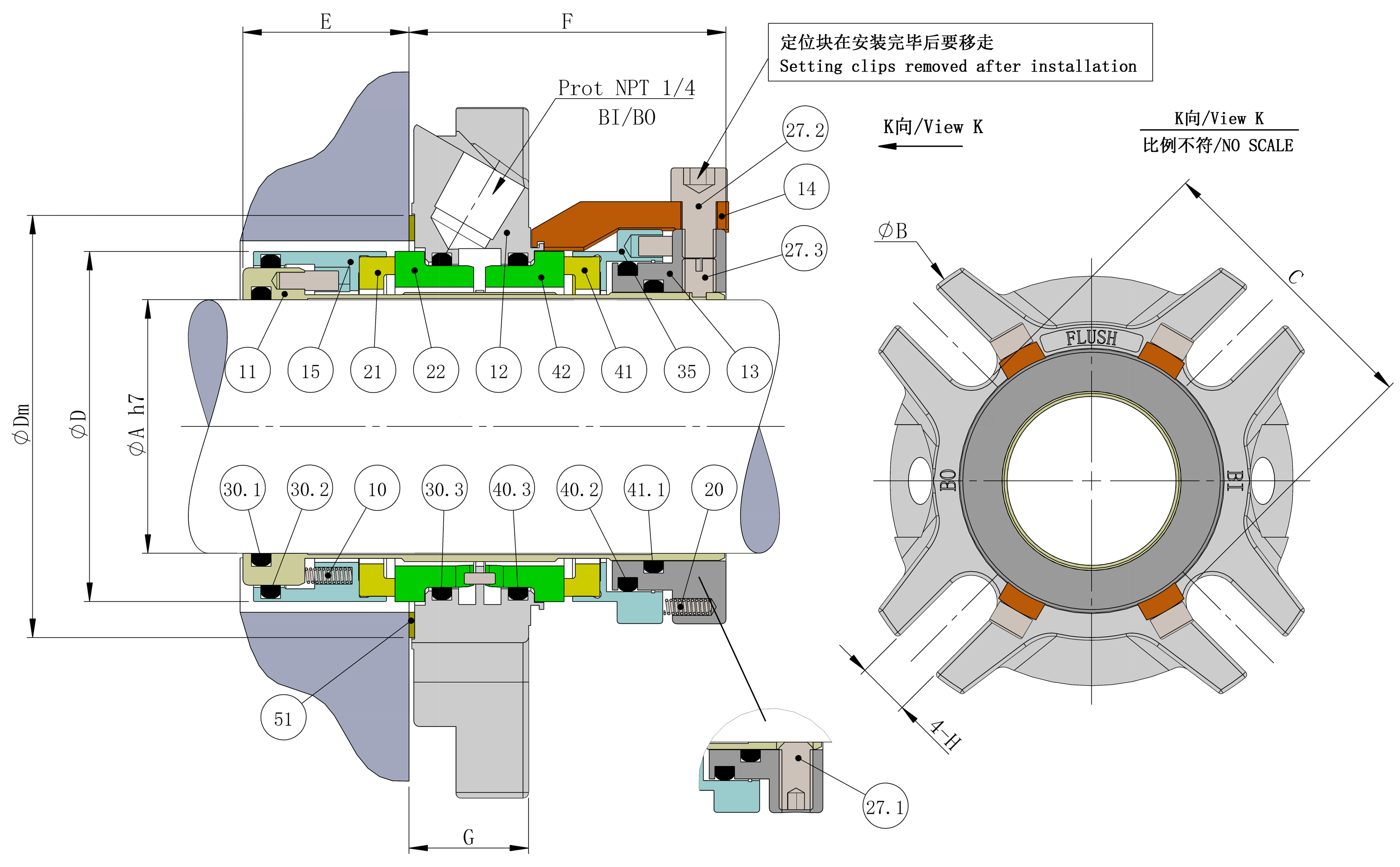

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 11 | 轴套 | 316SS 不锈钢 |
| 15 | 一级动环座 | 316SS 不锈钢 |
| 21 | 一级动环 | Carbon/SSIC/TC |
| 22 | 一级静环 | SSIC/TC |
| 12 | 压盖 | 316SS 不锈钢 |
| 42 | 二级静环 | SSIC/TC |
| 41 | 二级动环 | Carbon/SSIC/TC |
| 35 | 二级动环座 | 316SS 不锈钢 |
| 13 | 定位环 | 316SS 不锈钢 |
| 30.1 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 30.2 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 10 | 弹簧 | Alloy 276 |
| 30.3 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 40.3 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 40.2 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 41.1 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 20 | 弹簧 | Alloy 276 |
| 27.3 | 限位螺钉 | 316SS 不锈钢 |
| 14 | 定位块 | 铜 |
| 27.2 | 定位螺钉 | 316SS 不锈钢 |
| 27.1 | 驱动螺钉 | 316SS 不锈钢 |
| 51 | 垫片 | 非石棉 |
