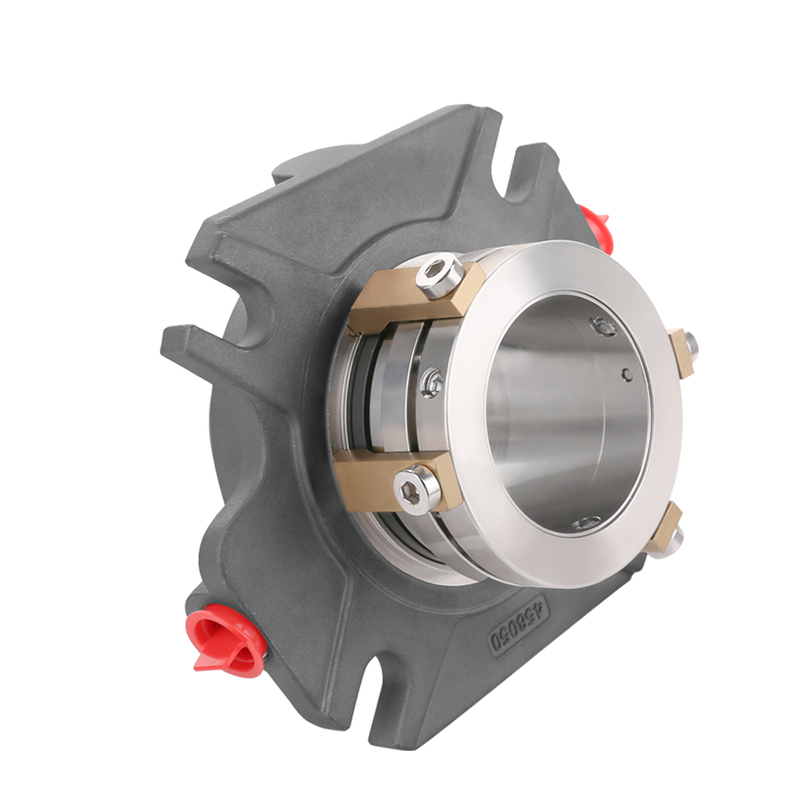

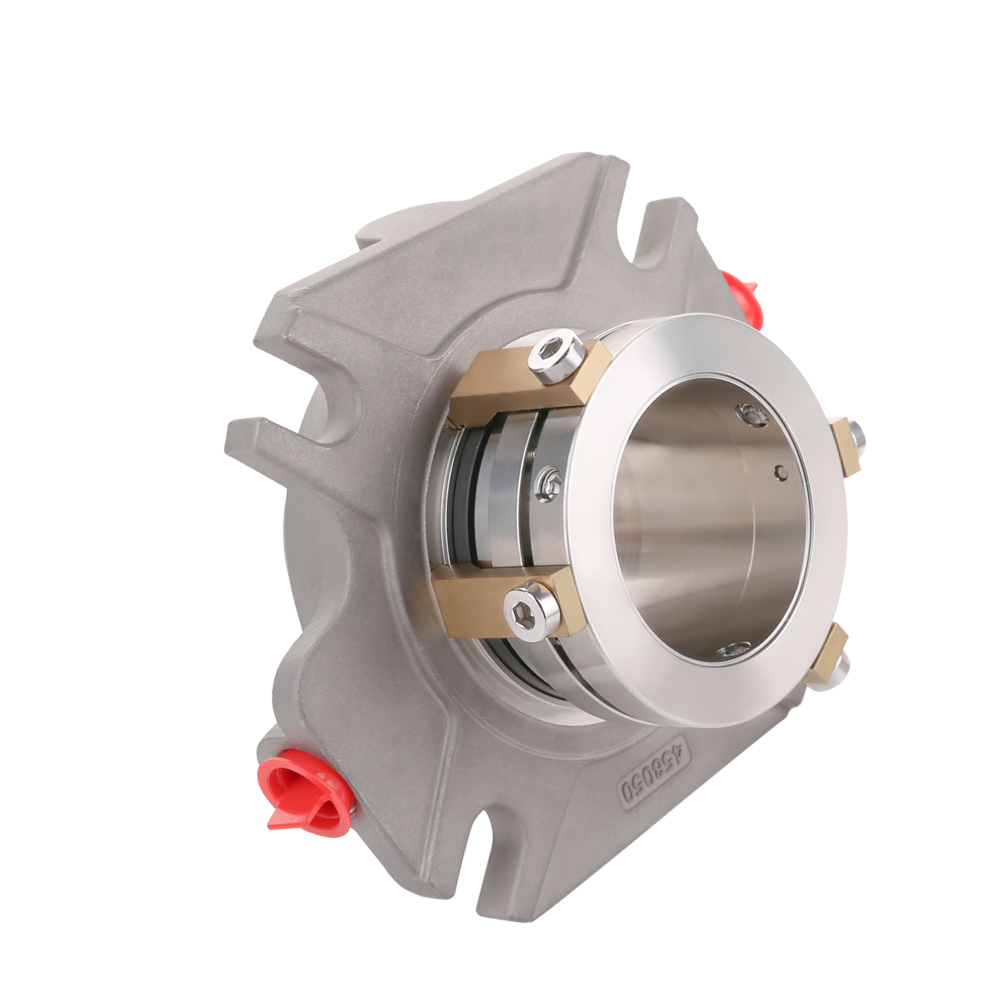

产品描述
产品特点
多弹簧设计，弹簧置于产品介质之外，可消除堵塞并延长密封寿命。
适用的腔体类型
模块化集装式设计，适用于一般工况
尺寸有30，40，50，60，80，90不等
表格说明
推荐冲洗方案
| 缓冲腔 | 52, 53A, 53B, 53C, 54 |
性能参数
| 温度 | -20 ° C ~ +120 °C |
| 压力 | ≤ 15 bar |
| 线速度 | ≤ 20 m/s |
| 轴直径 | 30，40，50，60，80， |

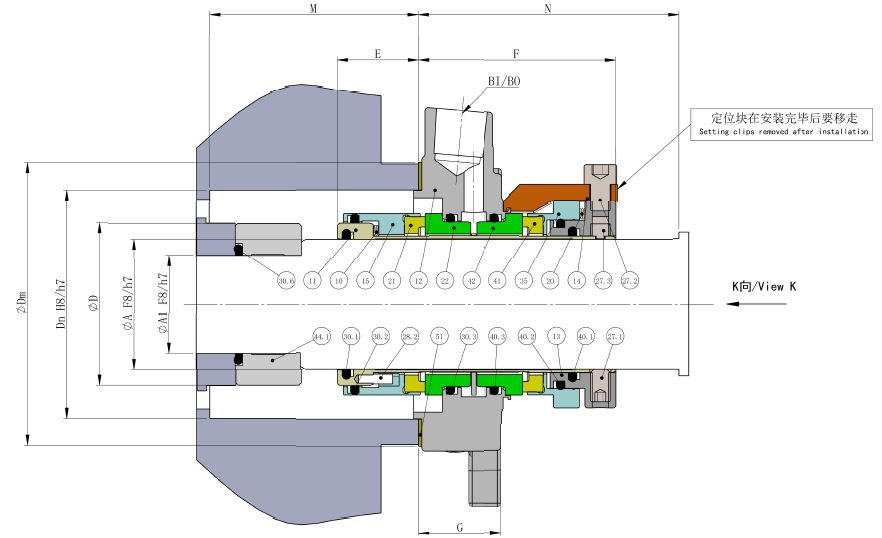

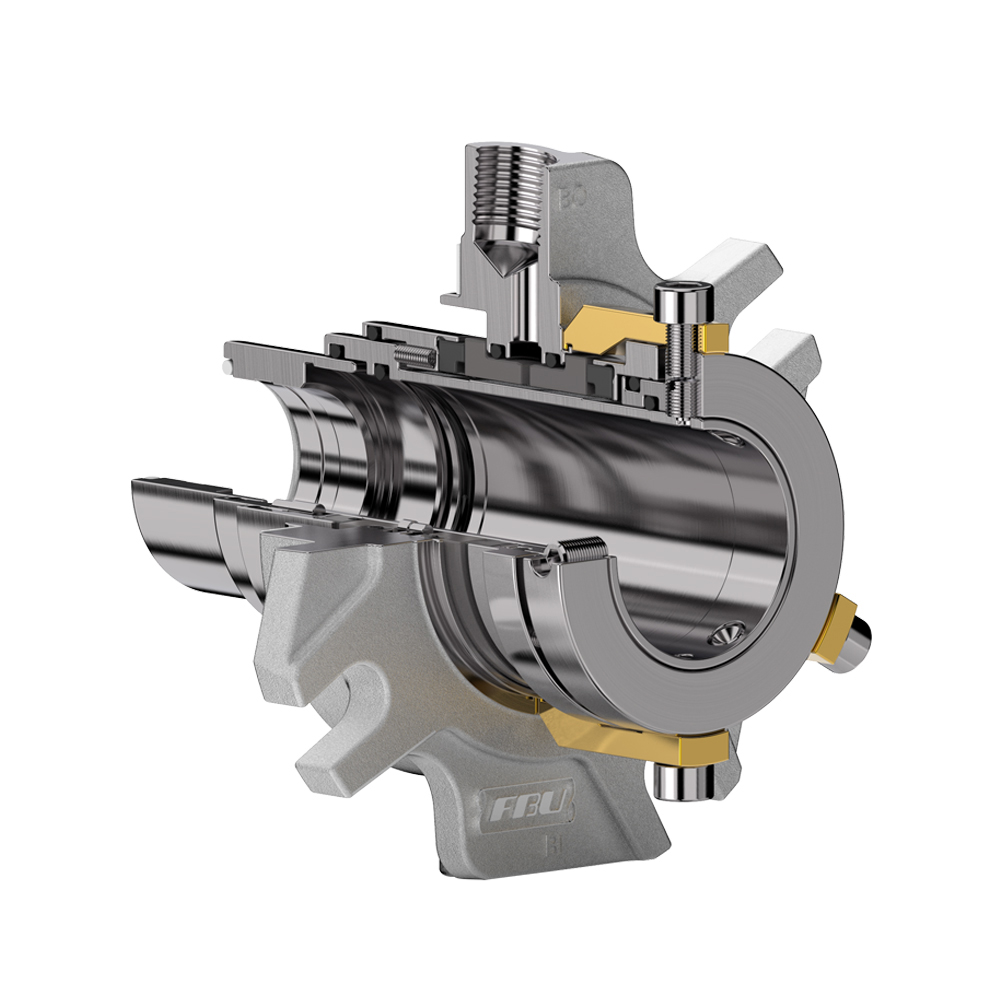

产品结构图及标准材料对比表
| 序号 | 名称 | 材质 |
| 22 | 静环 | SSIC/TC |
| 21 | 动环 | SSIC/TC |
| 15 | 动环座 | 316SS 不锈钢 |
| 35 | 二级动环座 | 316SS 不锈钢 |
| 12 | 压盖 | 316SS 不锈钢 |
| 28.2 | 销钉 | 316SS 不锈钢 |
| 11 | 轴套 | 316SS 不锈钢 |
| 28.2 | 销钉 | 316SS 不锈钢 |
| 13 | 定位环 | 316SS 不锈钢 |
| 14 | 定位块 | 316SS 不锈钢 |
| 27.2 | 定位螺钉 | 316SS 不锈钢 |
| 27.1 | 紧定螺钉 | 316SS 不锈钢 |
| 27.3 | 限位螺钉 | 316SS 不锈钢 |
| 10 | 弹簧 | 316SS 不锈钢 |
| 30.1 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 30.2 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 30.3 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 40.3 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 51 | 垫片 | AF1/PTFE |
| 41.1 | 尾座 | 316SS 不锈钢 |
| 40.2 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 40.3 | O 型圈 | EPR/Viton/Aflas/Kalrez |
| 30.6 | O 型圈 | PTFE/FKM/FEP/EPDM |
| 41 | 二级动环 | SSIC/TC |
| 42 | 二级静环 | SSIC/TC |
| 20 | 二级弹簧 | 316SS 不锈钢 |
