产品描述
API 682 类别 1，A型，布置方式 2/3
双端面密封配置
平衡式设计
可双向旋转
集装式结构
坚固结构，采用热装式密封环
重型实心座设计
典型工业应用
石油与天然气工业
炼油工艺
化学工业
热油
含硫污水
烧碱
胺类
结晶介质
原油
工艺水
 |
产品描述
技术特点
密封冲洗配置为 3CW-FB，也可用作 2CW-CW。
内侧密封采用分布冲洗，可均匀冷却摩擦表面。
内侧密封采用双平衡整体环设计，能有效减少压力波动影响，同时适用于布置方式2和3。
外侧密封与 Plan 52 方案结合可提供额外阻封效果；Plan 53A/53B/54 方案则能最大限度阻止高危流体泄漏至大气。
在布置方式2或3下运行性能良好，可实现泄漏控制或消除工艺排放。
配备急冷与排放接口。
采用固定式石墨节流衬套。
产品描述
API 682 类别 1，A型，布置方式 2/3
双端面密封配置
平衡式设计
可双向旋转
集装式结构
坚固结构，采用热装式密封环
重型实心座设计
典型工业应用
石油与天然气工业
炼油工艺
化学工业
热油
含硫污水
烧碱
胺类
结晶介质
原油
工艺水
表格说明
推荐管路方案
性能参数

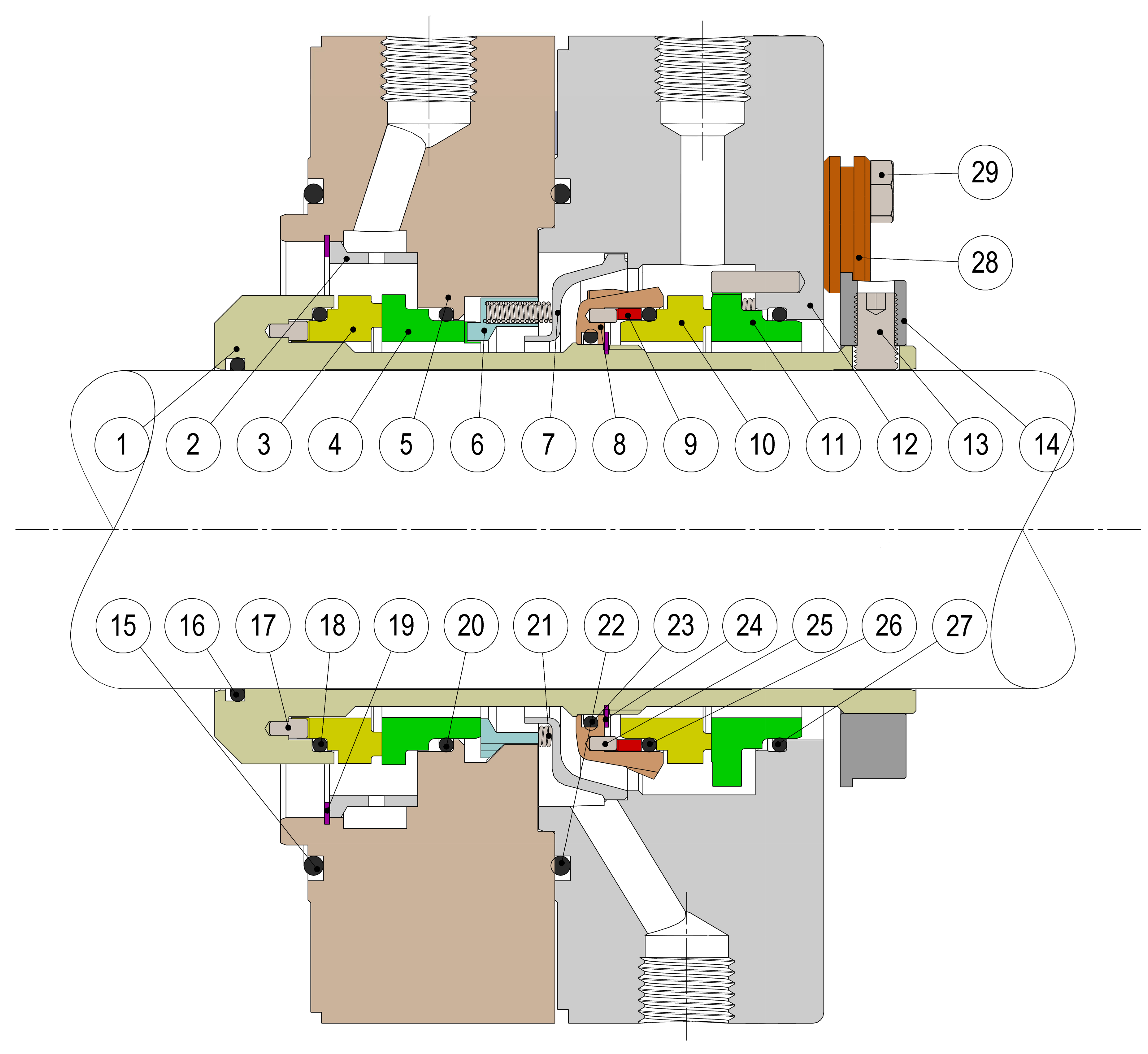

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS/Hast.C/D2205/D2507/904L |
| 2,7 | 导流环 | 316SS/Hast.C/D2205/D2507/904L |
| 3,10 | 动环 | Carbon/SIC/TC |
| 4,11 | 静环 | Carbon/SIC/TC |
| 5 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 6 | 弹簧座 | 316SS |
| 8 | 旋转座 | 316SS |
| 9 | 传动环 | A2-70 |
| 12 | 压盖 | 316SS |
| 13 | 传动螺钉 | A2-70 |
| 14 | 夹紧环 | 316SS |
| 15,16,18 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 17,25 | 定位销 | 316SS |
| 19,24 | 挡圈 | 316SS |
| 20,22,23 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 21 | 弹簧 | Hast.C |
| 26,27 | O型圈 | FKM/EPDM/Aflas/Kalrez |
| 28 | 调整夹 | 304SS |
| 29 | 夹紧螺钉 | A2-70 |
