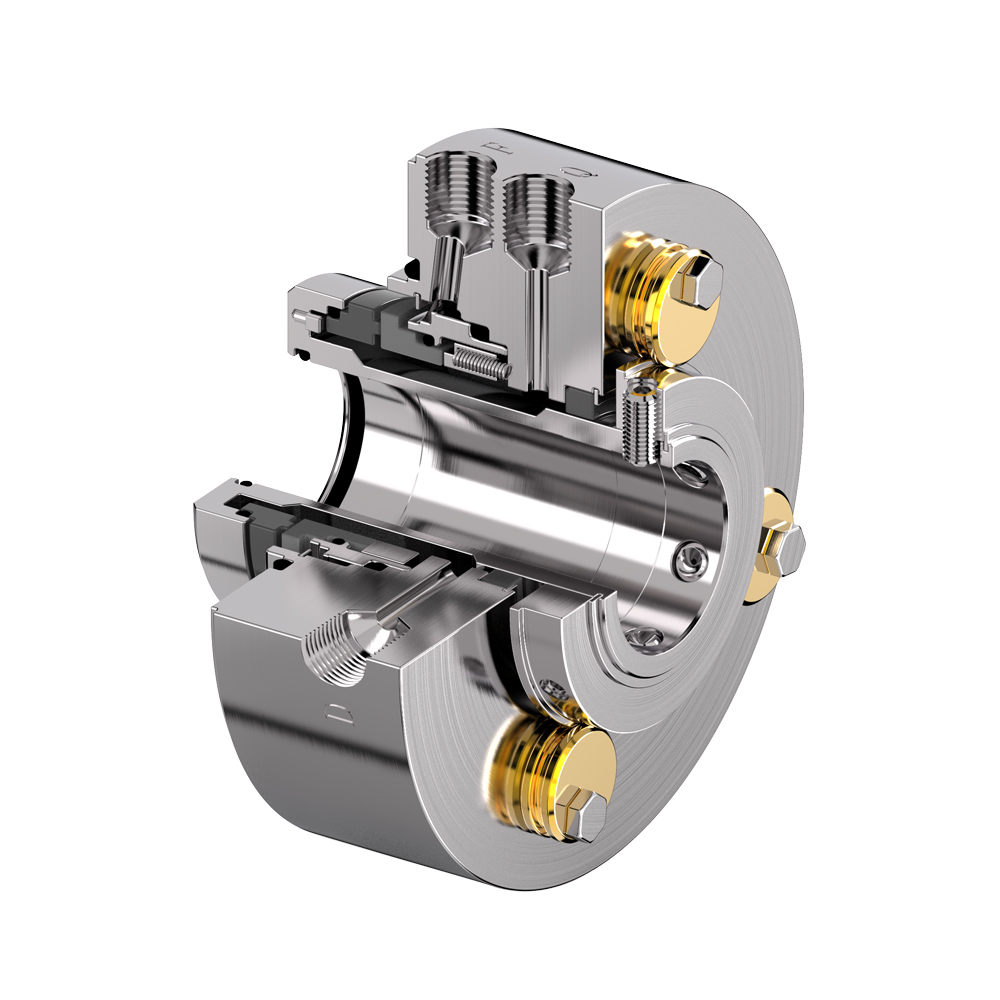

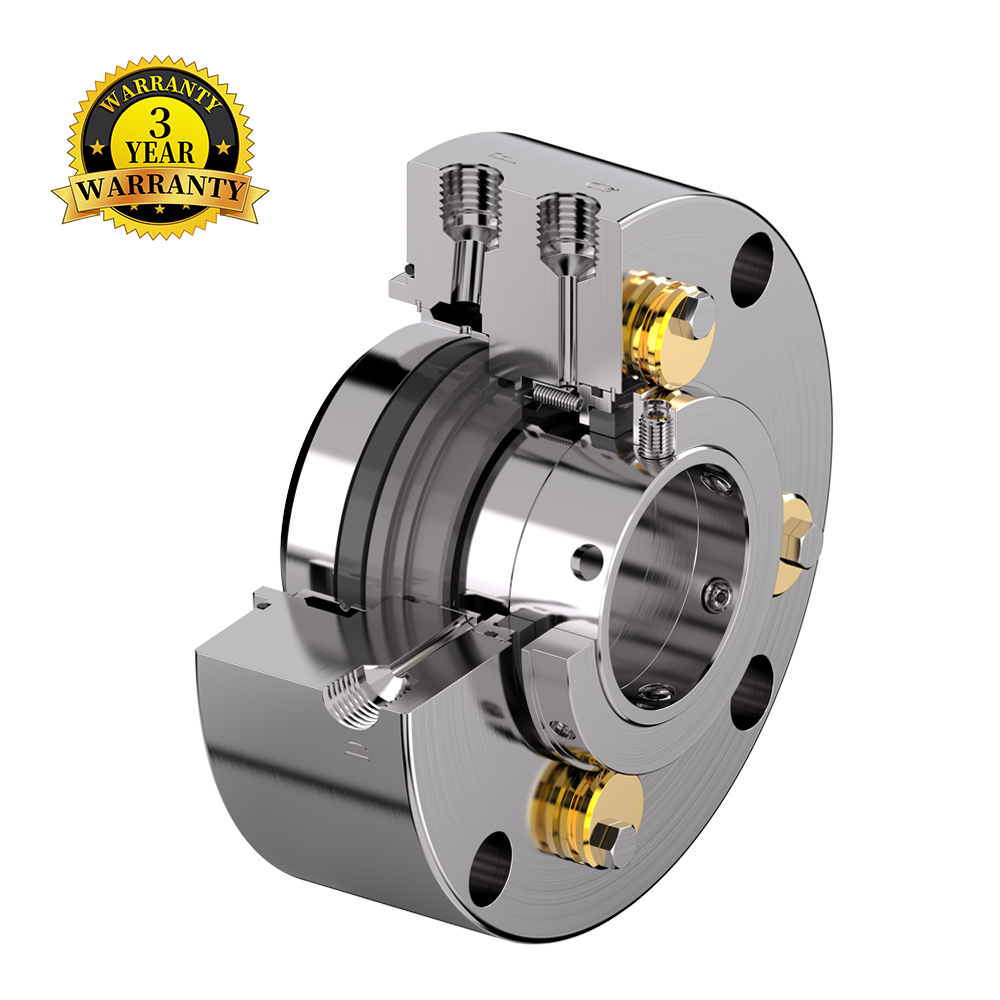

产品描述
API 682 类别 1，A型，布置方式1
单端面密封配置
平衡式设计
可双向旋转
集装式结构
坚固结构，采用热装式密封环
重型实心座设计
典型工业应用
石油化学工业
石油与天然气工业
高挥发性碳氢化合物
有毒及危险介质
润滑性差的介质
低固体含量、低磨蚀性介质
立式与卧式ANSI标准化工泵
 |
产品描述
技术特点
配备均匀分布的冲洗导流环，可均匀冷却摩擦表面。
配备急冷与排放接口。
采用固定式石墨节流衬套。
产品描述
API 682 类别 1，A型，布置方式1
单端面密封配置
平衡式设计
可双向旋转
集装式结构
坚固结构，采用热装式密封环
重型实心座设计
典型工业应用
石油化学工业
石油与天然气工业
高挥发性碳氢化合物
有毒及危险介质
润滑性差的介质
低固体含量、低磨蚀性介质
立式与卧式ANSI标准化工泵
表格说明
推荐管路方案
性能参数

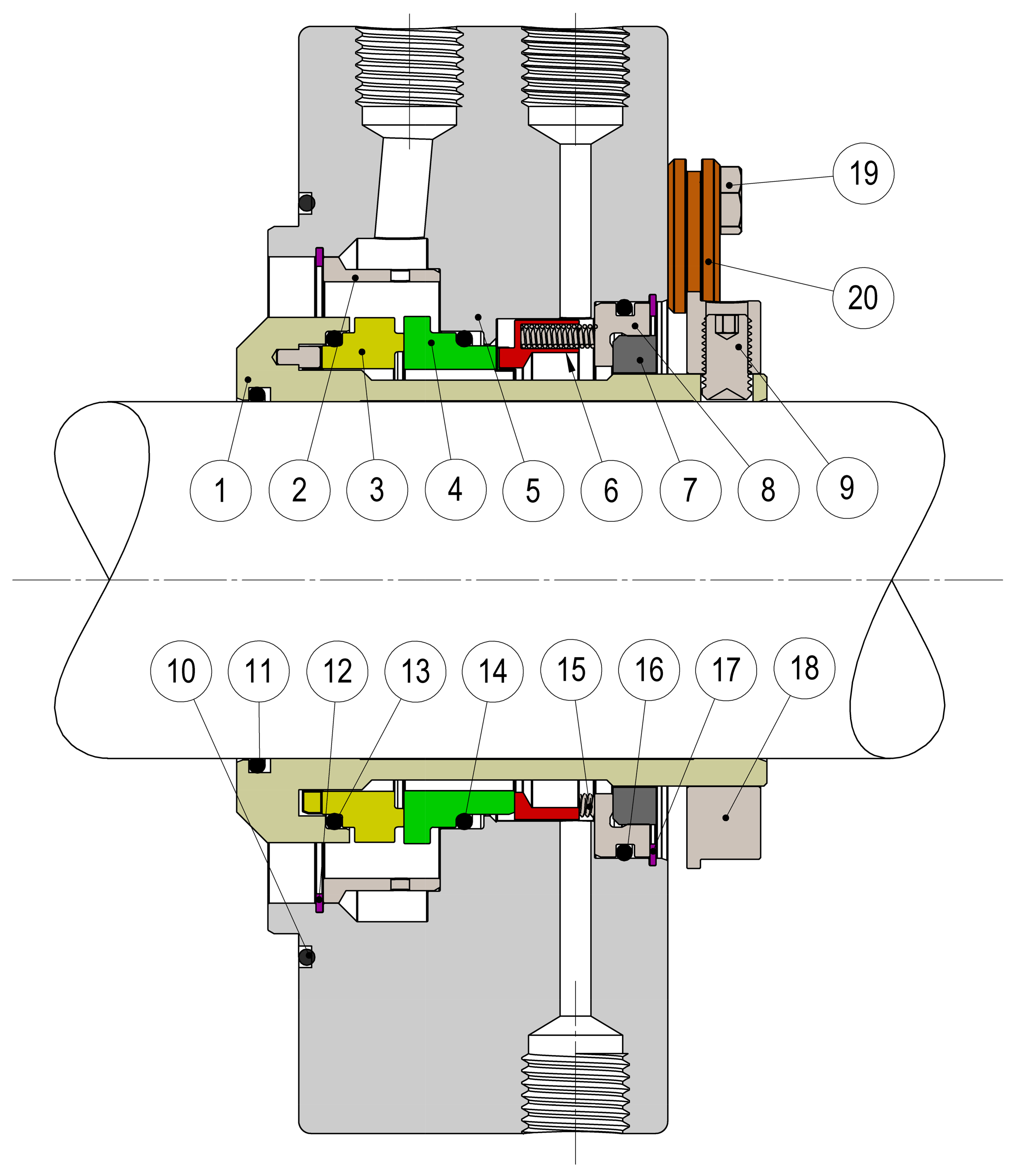

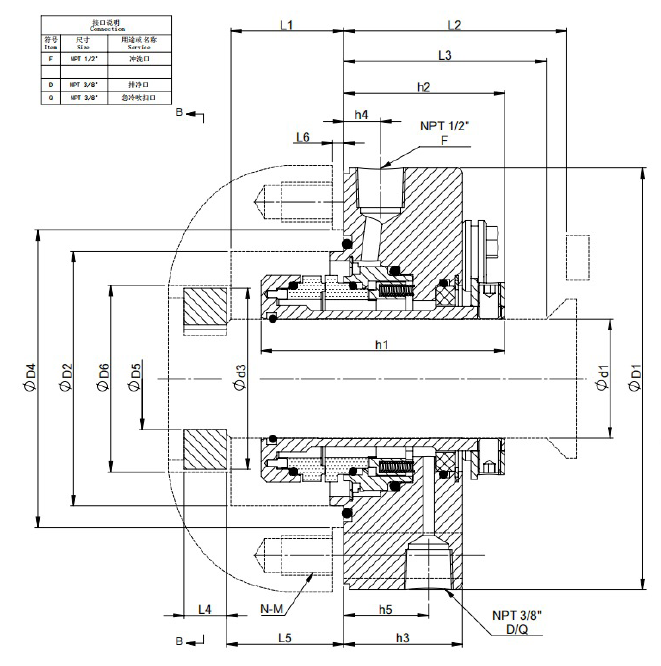

产品结构图及标准材料对比表
| 序号 | 零件名称 | 材料 |
| 1 | 轴套 | 316SS/Hast.c/D2205/D2507/904L |
| 2 | 导流环 | 316SS |
| 3 | 动环 | Carbon/SIC/TC |
| 4 | 静环 | Carbon/SIC/TC |
| 5 | 压盖 | 316SS/Hast.C/D2205/D2507/904L |
| 6 | 弹簧座 | Hast.C |
| 7 | 衬套环 | Carbon |
| 8 | 衬套座 | 316SS |
| 9 | 传动螺钉 | 304SS |
| 10 | O型圈 | Viton/PTFE/Aflas/Kalrez |
| 11 | O型圈 | Viton/PTFE/Aflas/Kalrez |
| 12 | 挡圈 | 304SS |
| 13 | O型圈 | Viton/PTFE/Aflas/Kalrez |
| 14 | O型圈 | Viton/PTFE/Aflas/Kalrez |
| 15 | 弹簧 | Hast.C |
| 16 | O型圈 | Viton/PTFE/Aflas/Kalrez |
| 17 | 挡圈 | 304SS |
| 18 | 夹紧环 | 316SS |
| 19 | 夹紧螺钉 | 304SS |
| 20 | 调整夹 | 304SS |
