引言

在高压、危险流体环境中，炼油泵用双端面机械密封对防止介质泄漏、保障生产安全、维持设备长期稳定运行至关重要。炼油厂的运行工况极为苛刻，涉及挥发性碳氢化合物、高温环境及严格的环保法规要求。因此，选择合适的密封系统不仅是一项设计决策，更是关乎生产安全的核心工程选择。

本文将详细阐述双端面机械密封的工作原理、炼油泵配备该类密封的必要性、API 682合规性相关考量、选型标准、常见故障原因，并结合实际应用案例说明其工程价值。

炼油泵为何需要双端面机械密封

炼油泵通常输送以下各类介质：

• 易燃碳氢化合物

• 有毒工艺流体

• 高温介质

• 高压循环介质

单端面机械密封虽可用于危险性较低的流体，但在炼油厂环境中，即便轻微泄漏，也可能引发以下问题：

• 火灾安全隐患

• 环境污染

• 违反环保及行业法规

• 生产中断停机

炼油泵用双端面机械密封增设了一道密封屏障，可大幅降低泄漏风险，通过隔离液系统在两个密封面之间构建稳定的受控环境，实现双重防护。

在多数炼油厂应用场景中，指定采用双端面密封的主要原因包括：

• API标准合规要求

• 工厂安全管理标准

• 保险条款强制规定

• 零排放环保目标

为何炼油泵需使用双端面机械密封及如何选择合适的密封

在高压炼油泵系统中，选择适配的密封技术，是保障生产安全、实现设备长期稳定运行的关键。

此类应用场景中，双端面集装式机械密封设计应用广泛，该设计将主密封与副密封屏障集成于一个紧凑的预装配单元中，安装便捷且密封性能稳定。

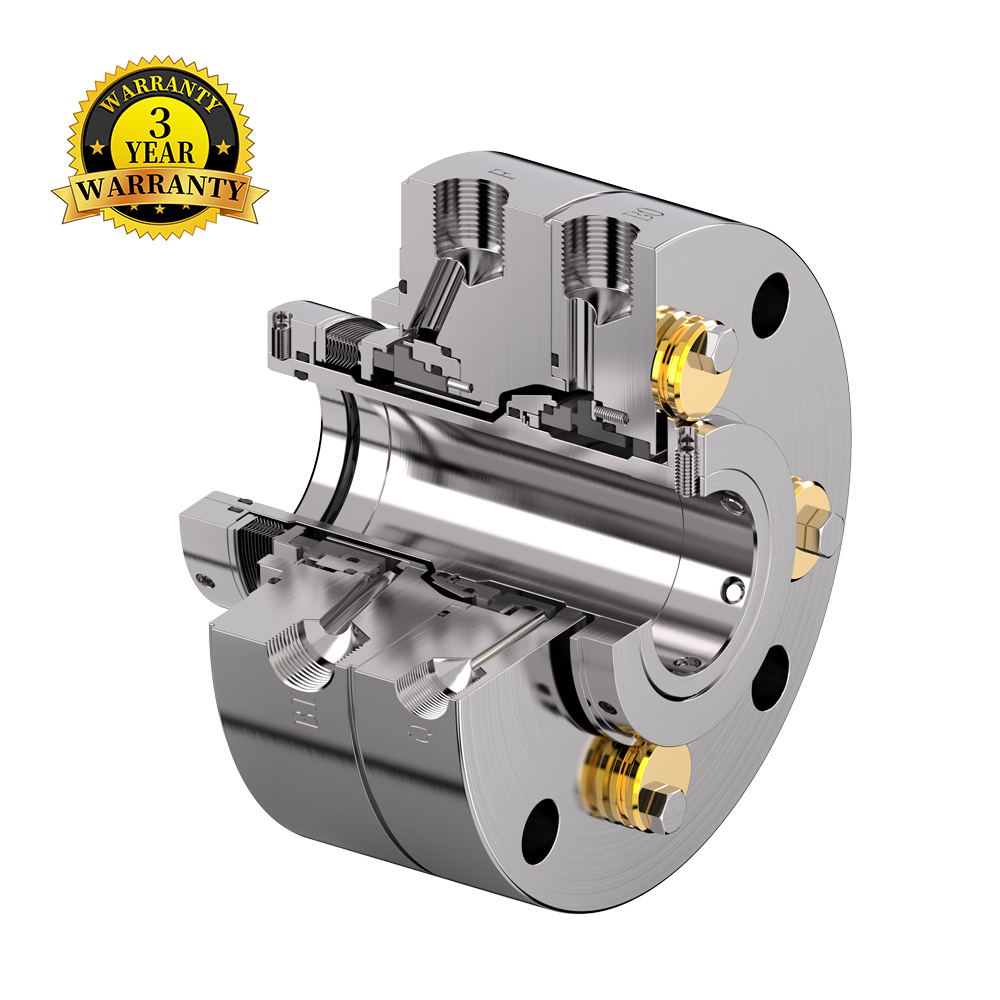

APOG-BARFBX双端面集装式密封便是这类设计的典型代表，其专为严苛工业环境研发，符合API 682标准要求，可适配布置方式2和布置方式3两种密封系统。

该类密封可与多种密封辅助系统方案（如方案53A、53B、54）配套使用，能在压力波动工况下，确保隔离液的稳定控制，保障密封效果。

该密封结构的核心优势如下：

• 双密封级设计，强化泄漏控制效果

• 优化循环结构，提升散热效率

• 在高压、高温工况下，仍能保持稳定运行性能

• 适配炼油、石化、气体处理等多类工业场景

对于输送危险性、挥发性工艺流体的炼油泵系统，APOG-BARFBX等双端面集装式密封通过在工艺流体与大气之间构建受控隔离环境，可显著降低安全风险。

因此，其特别适用于以下关键生产工况：

• 原油输送泵

• 碳氢化合物处理系统

• 高压炼油循环泵

双端面机械密封的工作原理（API 682概述）

双端面机械密封主要由以下部件组成：

• 内密封（主密封）

• 外密封（副密封）

• 隔离液或缓冲液系统

• 密封辅助系统方案（如方案53A、方案53B、方案54）

依据API 682第四版标准，双端面密封分为以下两种布置方式：

• 布置方式2（加压缓冲液型）

• 布置方式3（加压隔离液型）

在炼油泵应用中，采用方案53B的布置方式3，是高压工况下的常用选择。

核心工作原理

隔离液的压力始终维持在高于工艺流体的水平，这一设计可实现以下效果：

• 防止工艺流体泄漏至大气中

• 为密封面提供稳定的受控润滑

• 提升密封面散热效果

• 延长密封使用寿命

密封辅助系统方案的选择，对密封可靠性起着决定性作用。例如：

• 方案53B采用皮囊式蓄能器，保障压力稳定

• 方案54采用外部泵送系统，适配复杂工况

因此，选择适配的密封辅助系统，与选择密封本身同等重要。

炼油泵双端面机械密封的选型标准

为炼油泵选择合适的双端面机械密封，需结合设备运行参数进行全面、细致的评估。

1. 压力参数

• 泵出口压力

• 极端异常波动压力

• 密封面两侧压差

针对高压工况，通常需采用结构坚固的金属波纹管设计，确保密封可靠性。

2. 温度参数

• 连续运行温度

• 热循环频率

• 启动及停机时的温度工况

温度高低直接影响密封材料的选择及密封面组合方案的确定。

3. 流体特性

• 流体粘度

• 流体蒸气压

• 流体磨蚀性

• 流体与密封材料的化学相容性

对于腐蚀性碳氢化合物介质，需选用专用的金属材料及弹性体，避免密封部件损坏。

4. API 682合规性要求

炼油厂系统对密封的合规性通常有明确要求，主要包括：

• 密封需符合API 682标准，优先选用集装式密封

• 需提供完整的密封测试及鉴定记录

• 密封材料需经认证，且具备可追溯性

若密封不符合API 682标准，可能在设备检查中被拒收，影响生产进度。

5. 轴转速及泵类型

• 多级泵

• 锅炉给水泵

• 原油输送泵

• 进料泵

不同泵型及轴转速，会影响密封的动力学特性及热量产生，需针对性选型。

高压炼油密封系统中使用的材料

密封材料的选择，直接决定了密封系统的长期运行性能。

典型的密封面材料组合包括：

• 碳化硅与碳化硅配对

• 碳化钨与碳化硅配对

• 碳与碳化硅配对（适用于特定工况）

副密封元件常用材料包括：

• 氟橡胶（FKM，又称维通橡胶）

• 全氟弹性体（FFKM）

• 聚四氟乙烯（PTFE）楔块

金属部件常用材料为：

• 双相不锈钢

• 625合金

• 哈氏合金系列

选用材料时，需根据炼油工艺的具体化学特性，验证材料的相容性，避免材料腐蚀损坏。

案例研究：炼油泵双端面机械密封的应用

应用概述

• 工况：碳氢化合物循环输送

• 压力：28巴

• 温度：220℃

• 泵类型：多级离心泵

• 合规要求：符合API 682布置方式3

面临的挑战

该炼油厂此前多次出现密封故障，主要原因如下：

• 设备启动时密封干转

• 温度变化导致密封面热变形

• 隔离液压力不足，无法形成有效防护

解决方案

针对上述问题，安装了集装式双端面机械密封，具体配置如下：

• 配套方案53B皮囊式蓄能器，稳定隔离液压力

• 采用碳化硅密封面，提升耐磨性及耐高温性

• 优化冷却路径，改善散热效果

• 升级隔离液监测系统，实时监控运行状态

应用结果

• 实现零泄漏运行，无安全事故发生

• 设备连续稳定运行24个月以上

• 密封维护频率大幅降低，减少维护成本

• 提升环保合规性，满足零排放要求

该案例充分说明，通过科学的工程评估的选型，可有效提升设备运行稳定性，降低生产风险。

炼油泵机械密封的常见故障

即便选用高质量的密封系统，若选型不当或维护不善，仍可能出现故障。

常见故障原因主要包括以下几类：

1. 隔离压力不足

隔离液压力不足会导致工艺流体侵入密封系统，造成密封污染及损坏。

2. 安装不当

安装时密封不对中，会加剧密封面磨损，缩短密封寿命。

3. 热冲击影响

温度骤升骤降会导致密封面发生热变形，破坏密封密封性。

4. 冷却系统不足

冷却效果不佳会导致密封面过热，加速密封部件老化，缩短使用寿命。

5. 材料选择不当

密封材料与工艺流体化学不相容，会导致弹性体老化、金属部件腐蚀，引发密封故障。

故障预防策略：

• 安装压力监测装置，实时监控隔离液压力

• 配备温度传感器，及时预警温度异常

• 定期检查隔离液状态，确保洁净度及压力稳定

• 严格按照规范流程进行密封调试，确保安装合格

炼油泵密封的维护实用实践

为尽可能延长密封使用寿命，保障设备稳定运行，建议遵循以下维护原则：

• 维持隔离液压力在合理裕度范围内，避免压力波动

• 定期更换隔离液，确保其洁净度，防止杂质损坏密封面

• 定期检查蓄能器状态，及时维护或更换损坏部件

• 实时监测设备振动及轴对中情况，及时调整校正

• 严格遵循API标准及设备手册的维护指南，规范操作

推行预测性维护计划，可提前发现潜在故障，显著减少非计划停机时间，降低生产损失。

FAQ

1. 单端面与双端面机械密封有何区别？

单端面密封仅设有一个密封界面，结构相对简单；而双端面机械密封具备两个密封屏障，搭配加压隔离液或缓冲液系统，可在危险工况下提供更可靠的密封防护，安全性更高。

2. 炼油泵何时应使用双端面机械密封？

当炼油泵输送易燃、有毒介质，或处于高压工况，且不允许任何介质泄漏时，必须选用双端面机械密封。

3. 什么是API 682方案53B？

API 682方案53B是一种加压隔离液系统，通过皮囊式蓄能器维持双密封面之间的压力稳定，确保密封效果，适用于高压工况。

4. 双端面机械密封在炼油工况下的使用寿命有多长？

若选型合理、维护到位，结合具体运行工况，双端面机械密封的使用寿命可达到24-36个月以上。

5. 双端面机械密封能否减少排放？

可以。设计合理的双端面机械密封系统，可有效减少介质逸散排放，帮助企业满足环保合规要求，降低环境污染风险。

结论

为炼油泵选择合适的双端面机械密封，是保障生产安全、践行环保要求、确保法规合规的关键环节。选型过程中，需全面考量压力、温度、流体特性、API标准要求及密封辅助系统配置等因素，进行科学评估。

一套设计合理、选型适配的双端面密封系统，不仅能有效防止介质泄漏，还能降低设备维护成本，提升炼油厂整体运行可靠性。

对于高压炼油这类严苛应用场景，专业的技术支撑及符合API标准的合规设计，是实现密封系统长期稳定运行的核心基础。
